Inleiding

In veel projecten delen een Jablotron 100-paneel en een KNX-installatie hetzelfde gebouw, maar leven ze in twee volledig gescheiden werelden: het alarm beschermt de locatie, de KNX-bus regelt verlichting, jaloezieën en HVAC, en geen van beide kanten weet wat de ander doet. Bewegingsdetectoren activeren niets in KNX. Het inschakelen van het systeem schakelt het gebouw niet in de nachtmodus. Een brandalarm opent de jaloezieën langs de vluchtweg. De JA-KNX Gateway van Elausys overbrugt deze kloof — het stelt het Jablotron-paneel en de KNX-bus in staat om zones, gebieden en logische signalen in realtime uit te wisselen, via een volledig lokale RS485-verbinding.

Wat is een KNX Alarm Gateway — en waarom is het belangrijk?

Een KNX alarm gateway is een hardware-interface die een professioneel alarmsysteem verbindt met de KNX-bus, waardoor realtime, bidirectionele communicatie tussen beveiligingsgebeurtenissen en gebouwautomatiseringsfuncties mogelijk is.

In praktische termen betekent dit dat uw KNX-installatie kan reageren op alarmgebeurtenissen — en uw alarmsysteem kan worden bestuurd vanuit elke KNX-visualisatie, aanraakpaneel of drukknop.

Waarom is dit belangrijk voor integrators?

Zonder een gateway functioneren alarmsystemen en KNX als twee afzonderlijke eilanden. Het alarm detecteert een inbraak, maar het gebouw reageert niet. De klant schakelt het systeem 's nachts in, maar de verlichting en jaloezieën passen zich niet aan. Een KNX alarm gateway elimineert deze disconnectie. Het verandert passieve alarmgebeurtenissen in actieve triggers voor gebouwautomatisering — en het stelt klanten in staat om alles vanuit één interface te beheren.

Belangrijke termen om te begrijpen:

Bidirectionele communicatie — de gateway leest zowel de status van het alarmsysteem als stuurt commando's terug
Zone status — de staat van individuele alarmsensoren (bewegingsdetectoren, deur/raamcontacten, enz.) in kaart gebracht op KNX-groepobjecten
Gebiedscontrole — de mogelijkheid om alarmsecties direct vanuit KNX in te schakelen, gedeeltelijk in te schakelen (stay/night mode) of uit te schakelen
PG (Programmable Gate) — Jablotron's bidirectionele logische in-/uitgang, configureerbaar binnen het alarmpaneel en blootgesteld aan KNX als zowel een controleobject als een statusobject
Scèneherinnering — automatische activatie van vooraf gedefinieerde KNX-scènes wanneer alarmtoestanden veranderen (bijv. inschakelen activeert een "nacht" scène)
RS485-bus — het bekabelde seriële protocol dat wordt gebruikt tussen de Jablotron JA-121T-module en de JA-KNX-gateway, wat zorgt voor volledig lokale communicatie zonder cloudafhankelijkheid

Jablotron Ontmoet KNX: Wat de JA-KNX Gateway Brengt naar Uw Projecten

Waarom Jablotron?

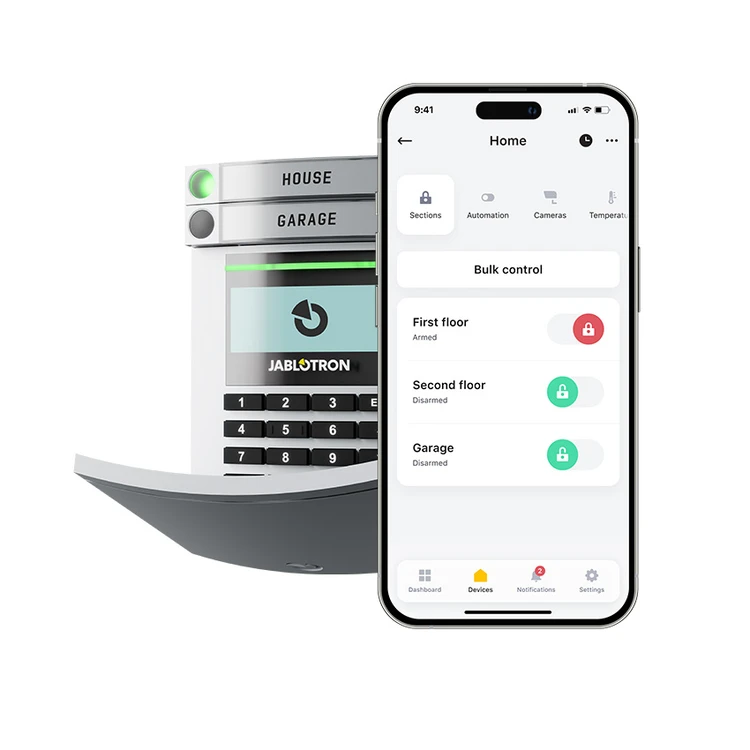

Jablotron 100 is een van de meest geïnstalleerde professionele alarmplatforms in Europa, erkend om zijn hybride bekabelde/draadloze architectuur, robuuste paneelreeks en de eenvoud van de MyJABLOTRON-app. Het is een veelvoorkomende specificatie in residentiële, commerciële en kleine tertiaire projecten — veel daarvan draaien al op KNX voor verlichting, jaloezieën en HVAC.

Tot nu toe hadden integrators die met zowel Jablotron als KNX werkten geen native manier om de twee te verbinden. Beveiliging opereerde in zijn eigen silo — apart paneel, aparte logica, geen interactie met de rest van het gebouw.

Wat de JA-KNX Gateway levert

De Elausys JA-KNX Gateway biedt een volledige integratielaag tussen Jablotron 100-panelen en de KNX-bus, via een lokale RS485-verbinding met de Jablotron JA-121T communicatiemodule:

Tot 96 zone-statussen in kaart gebracht op individuele KNX-groepobjecten — monitor elke Jablotron-sensor (bewegingsdetectoren, deur/raam magnetische contacten, glasbreukdetectoren, rookdetectoren, enz.) direct op de KNX-bus, in realtime. Een Zones offset parameter laat u kiezen tussen zones 1–96 of zones 97–192 van het alarmpaneel.
Tot 32 bidirectionele PG's (Programmable Gates) — elke PG kan worden gelezen als een KNX-status en geschreven vanuit KNX, het is een gedeelde in-/uitgangslaag tussen het alarmsysteem en het gebouw. PG's kunnen worden geactiveerd door alarmgebeurtenissen, app-acties of KNX-commando's.
Tot 4 gebiedscontroles — schakel Jablotron-secties in, gedeeltelijk in (stay mode) en schakel uit vanuit elke KNX-visualisatie, aanraakpaneel of wandschakelaar
9 gebiedsstatusfeedbacks op KNX per gebied — uitgeschakeld, invoervertraging, uitvoervertraging, ingeschakeld, gedeeltelijk ingeschakeld, brandalarm, sirene AAN, paniekalarm, inbraakalarm
Automatische KNX scèneherinnering — wijs een KNX-scène (0–64) toe aan elke gebiedsstatus, automatisch geactiveerd wanneer de status verandert
Volledig lokale communicatie — alle gebeurtenissen en commando's transit de bekabelde RS485-verbinding; geen internetverbinding of Jablotron-cloudaccount is vereist voor de werking van de gateway

Praktische Implementatie: Hoe de JA-KNX Gateway in te Stellen

Stapsgewijze integratieproces

Stap 1 — Hardware-installatie

De JA-KNX Gateway kan op twee manieren worden geïnstalleerd: direct binnen het Jablotron-bedieningspaneel met behulp van het geïntegreerde montageloch, of op een externe DIN-rail met behulp van de optionele DIN-railbehuizing. Sluit de KNX-bus aan op de speciale pluggable terminal, de 12VDC-voeding (afgenomen van het Jablotron-paneel of een externe voeding), en de RS485-bus (D+/D−) aan op de JA-121T-module. De RS485-terminatieweerstand is ingebouwd in de JA-KNX, dus er is geen extra bekabeling nodig.

Stap 2 — Configureer de JA-121T voor RS485-communicatie

Aan de Jablotron-zijde moet het paneel zijn uitgerust met een JA-121T RS485-communicatiemodule. Configureer de JA-121T op 9600 baud zodat deze telegrammen kan uitwisselen met de JA-KNX-gateway. Alle communicatie tussen de twee apparaten is bekabeld en lokaal — geen cloud, geen Ethernet.

Stap 3 — Maak een speciale gebruikerscode voor KNX-gebiedscontrole

Gebiedscontrolecommando's (inschakelen, gedeeltelijk inschakelen, uitschakelen) die vanuit KNX worden verzonden, moeten worden geverifieerd tegen een geldige Jablotron gebruikerscode. Maak een speciale gebruiker (of hergebruik een bestaande) met de juiste gebiedsrechten, en noteer de code — meestal in het formaat prefix*PIN (bijv. 1*1234). Codes van 4 tot 6 cijfers worden ondersteund.

Opmerking: Als u alleen zonebewaking, PG-status en gebiedsstatusfeedback nodig heeft (éénrichtingsverkeer), is een gebruikerscode niet vereist.

Stap 4 — ETS-configuratie

Importeer de JA-KNX Gateway in uw ETS-project. Configureer de parameters:

Stel in of u PG-controle en/of PG-status wilt gebruiken, en kies het aantal PG's (16 of 32)
Stel het aantal zones in (16, 32, 48, 64, 72 of 96) en de zones offset (0 voor zones 1–96, of 96 voor zones 97–192)
Stel het aantal gebieden in (1 tot 4) en de gebiedsindeling (bijv. remap KNX-gebied 1 naar alarm-systeemgebied 5 indien nodig)
Voer de gebruikerscode en gebruikerscode-lengte in voor gebiedscontrole
Kies het Gedrag van het verzenden van gebiedsstatus (AAN, UIT of beide randen)
Kies het Gedrag van PG en Zone bij opstarten (Uitschakelen, Inschakelen of Geheugen)
Wijs KNX-scène nummers (0–64) toe aan elke gebiedsstatus (uitgeschakeld, invoer, uitvoer, ingeschakeld, gedeeltelijk ingeschakeld, brand, sirene, paniek, inbraak)
Koppel zone-, PG- en gebiedsgroepobjecten aan uw KNX-visualisatie, verlichting, jaloezieën of HVAC-groepen

Stap 5 — Verifiëren en inbedrijfstellen

Controleer de RX/TX LED op de gateway: deze knippert elke keer dat een RS485-telegram wordt verzonden of ontvangen, wat bevestigt dat er live communicatie is met de JA-121T. Lees het Firmware-groepobject (automatisch verzonden bij inschakelen) om te bevestigen dat de applicatie is geladen — u zou een string zoals JA-KNX Rx.xx moeten zien. Test zone-triggers, PG-acties en gebiedscommando's vanuit uw KNX-visualisatie om bidirectionele werking te verifiëren.

Begrijp het gedrag in de servicemodus

Wanneer een gebruiker is ingelogd in servicemodus op het Jablotron alarmsysteem, zijn de RS485- en KNX-interface van de JA-121T uitgeschakeld. Dit is opzettelijk — Jablotron sluit extern busverkeer uit tijdens programmering. Maak je geen zorgen als je KNX-statusobjecten bevriezen terwijl een technicus ter plaatse het paneel opnieuw configureert: de communicatie herneemt automatisch wanneer de servicemodus wordt verlaten.

Praktische gebruiksgevallen

Nachtmodus activatie: De klant schakelt het systeem in voordat hij naar bed gaat → de gateway verzendt de ingeschakelde status naar KNX → een "Nacht" scène wordt automatisch herinnerd: alle lichten schakelen uit, jaloezieën sluiten, verwarming schakelt naar terughoudmodus, en aanwezigheidssimulatie activeert in geselecteerde kamers. Het hele gebouw schakelt in beveiligingsmodus met een enkele actie op het toetsenbord, de MyJABLOTRON-app of elk KNX-paneel.
Inbraakreactie: Een inbraak wordt gedetecteerd in Gebied 1 → de gateway verzendt de inbraakalarmstatus naar KNX → een vooraf gedefinieerde noodscène activeert automatisch: verlichting langs de vluchtweg gaat aan, buitenverlichting verlicht de perimeter, en jaloezieën openen voor zichtbaarheid. Het gebouw laat niet alleen een sirene horen — het reageert actief om mensen en eigendommen te beschermen.
Brandalarmcoördinatie: Een brandalarm wordt geactiveerd in Gebied 2 → de gateway verzendt de brandalarmstatus naar KNX → de toegewezen scène wordt onmiddellijk herinnerd: alle jaloezieën openen om vluchtwegen vrij te maken, noodverlichting activeert in de getroffen zone, en ventilatie schakelt uit om rookverspreiding te voorkomen. Eén alarmgebeurtenis orkestreert de hele gebouwreactie — geen handmatige tussenkomst nodig.

Veelvoorkomende fouten om te vermijden

De RS485-zijde verkeerd van stroom voorzien — de RS485-zijde van zowel de JA-121T als de JA-KNX moet dezelfde externe 12VDC-voeding delen (typisch de eigen voeding van het Jablotron-paneel, of een gemeenschappelijke externe PSU). De voeding voor de RS485-zijde komt niet van de JA-KNX-module zelf. Het gebruik van twee onafhankelijke voedingsbronnen, of het verwachten dat de gateway de JA-121T van stroom voorziet, leidt tot onbetrouwbare communicatie of een volledig stille RX/TX LED.
Het overslaan van de gebruikerscode of het gebruik van een verkeerd formaat — gebiedscontrole zal stilletjes falen zonder een geldige gebruikerscode in het juiste prefix*PIN-formaat en de bijpassende code-lengte.
Het overslaan van de scène-toewijzing — de gateway ondersteunt automatische scèneherinnering, maar scènes standaard op 0 (uitgeschakeld). U moet ze handmatig configureren in ETS voor elke gebiedsstatus die u wilt automatiseren.
Servicemodus verwarren met een fout — wanneer het alarmpaneel in servicemodus is, schakelt de JA-121T extern busverkeer uit. De gateway lijkt onresponsief totdat de servicemodus wordt verlaten. Dit is normaal gedrag van Jablotron.
De capaciteit van de gateway overschrijden — een enkele gateway dekt tot 96 zones, 32 PG's en 4 gebieden. Gebruik de Zones offset parameter om zones 97–192 aan te spreken als uw installatie deze nodig heeft.
Proberen virtuele ingangen of voedingsstatus te gebruiken — deze parameters verschijnen in de verenigde ETS-applicatie, maar worden niet ondersteund door de Jablotron-variant. Laat ze ingesteld op Niet gebruikt.

Veelgestelde Vragen

Welke Jablotron-systemen zijn compatibel met de JA-KNX Gateway?

De JA-KNX Gateway is compatibel met alle Jablotron 100-serie alarmsystemen die zijn uitgerust met de JA-121T RS485-communicatiemodule. De JA-121T is de verplichte brug.

Kan ik het Jablotron-systeem inschakelen en uitschakelen vanaf een KNX-aanraakpaneel?

Ja. Zodra een geldige gebruikerscode is geconfigureerd in ETS, ondersteunt de gateway volledige bidirectionele gebiedscontrole: inschakelen, gedeeltelijk inschakelen (stay mode) en uitschakelen commando's kunnen worden verzonden vanuit elke KNX-visualisatie, aanraakpaneel of drukknop.

Wat zijn PG's en waarom zijn ze belangrijk voor KNX-integratie?

Een PG (Programmable Gate) is een Jablotron logische in-/uitgang. De JA-KNX Gateway stelt tot 32 PG's als bidirectionele KNX-objecten bloot: één controle object (KNX → Jablotron) en één status object (Jablotron → KNX) per PG. Dit betekent dat u zowel een PG vanuit KNX kunt aansteken (om een Jablotron-scenario te activeren) als de status ervan kunt lezen (om in KNX te reageren op gebeurtenissen die door de alarmlogica zijn gegenereerd). PG's zijn de meest flexibele brug tussen de twee systemen.

Hoeveel zones, PG's en gebieden ondersteunt de gateway?

De gateway ondersteunt tot 96 zones met individuele KNX-statusobjecten (met een offset om toegang te krijgen tot zones 97–192), tot 32 bidirectionele PG's, en tot 4 gebieden met volledige controle (inschakelen/gedeeltelijk inschakelen/uitschakelen) en 9 statusfeedbackobjecten per gebied.

Kan ik Jablotron bewegingsdetectoren gebruiken om KNX-verlichting te bedienen?

Ja — elke Jablotron-zone wordt blootgesteld als een KNX-groepobject dat de live status van de overeenkomstige sensor weerspiegelt, maar zone-statussen worden cyclisch vernieuwd door het alarmpaneel elke 5–8 seconden. Dat is te traag voor responsieve verlichting: het licht zou achterlopen op de bewegingsgebeurtenis.

De aanbevolen aanpak is om een PG aan de bewegingsdetector binnen Jablotron te koppelen, en de KNX-verlichting vanuit dat PG-statusobject aan te sturen. PG's worden onmiddellijk naar de bus gepusht wanneer ze van status veranderen, zodat het licht onmiddellijk reageert.

Wat gebeurt er als de RS485-verbinding tussen de gateway en de JA-121T wegvalt?

De RX/TX LED stopt met knipperen, wat wijst op communicatieverlies. Het Module status groepobject van de gateway verzendt een foutcode naar KNX, waardoor uw visualisatie een connectiviteitsfout kan weergeven. Statusobjecten behouden hun laatst bekende status totdat de communicatie is hersteld.

Vereist de gateway cloudconnectiviteit?

Nee. De JA-KNX Gateway communiceert met het Jablotron-paneel uitsluitend via de lokale RS485-bus, via de JA-121T-module. Geen internetverbinding, geen MyJABLOTRON-cloudaccount en geen Ethernet-kabels zijn vereist voor de werking van de gateway. Alles blijft binnen het gebouw.

Kan ik KNX-scènes automatisch activeren wanneer de alarmstatus verandert?

Ja. Elke van de 9 gebiedsstatussen (uitgeschakeld, invoervertraging, uitvoervertraging, ingeschakeld, gedeeltelijk ingeschakeld, brandalarm, sirene AAN, paniekalarm, inbraakalarm) kan een KNX-scène nummer (0–64) worden toegewezen. Wanneer de status wordt geactiveerd, wordt de overeenkomstige scène automatisch herinnerd op de KNX-bus via het speciale Call scene groepobject.

Hoe wordt de gateway fysiek geïnstalleerd?

De JA-KNX Gateway kan op twee manieren worden gemonteerd: direct binnen het Jablotron-bedieningspaneel met behulp van het geïntegreerde schroefgat, of op een externe DIN-rail met behulp van de optionele DIN-railbehuizing. Het vereist een externe 12VDC-voeding (typisch afgenomen van het Jablotron-paneel zelf), sluit aan op de KNX-bus via een pluggable push-wire terminal, en op de JA-121T via een schroef RS485-terminal (D+ / D−). Galvanische isolatie van de KNX-bus is voorzien.

Wat zijn de technische specificaties van de JA-KNX Gateway?

Voeding: Externe 12VDC (van Jablotron-paneel of externe PSU)
KNX-busverbruik: < 16 mA @ 29 VDC
Bedrijfstemperatuur: 5 tot +45 °C
Afmetingen (B × D × H): 81 × 29 × 20 mm
KNX-terminal: Pluggable micro terminal, push-wire, 0.6–0.8 mm² massieve geleider
RS485-terminal: Schroefterminal D+ (A) / D− (B), ingebouwde terminatieweerstand
Behuizing: Optionele DIN-railbehuizing

Kan de JA-KNX Gateway naast de MyJABLOTRON-app en een meldstation draaien?

Ja. De JA-KNX Gateway is een passieve RS485-luisteraar en actieve commandant — het vervangt niet de Jablotron-eventrapportagepaden. De MyJABLOTRON-app, GSM/IP-communicatoren en meldstationrapportage blijven normaal functioneren in parallel met de gateway.

Conclusie & Volgende Stappen

De JA-KNX Gateway opent de deur naar volledig geïntegreerde beveiliging en gebouwautomatisering voor elk project dat gebruikmaakt van Jablotron 100 alarmsystemen. Door zonebewaking, bidirectionele PG-controle, gebiedsinschakeling en sensorgestuurde automatisering in uw KNX-installatie te integreren, kunnen integrators slimmer gebouwen leveren — en hun klanten een enkele, uniforme controle-ervaring bieden voor beveiliging, verlichting, jaloezieën en HVAC.
