Schakelen & zonwering
SAE-810
8 × 10 ASchakel verlichtingscircuits of koppel uitgangen voor gemotoriseerde zonwering.
Elke besturing. Eén modulair systeem.
Modulaire KNX-actoren.
Voor verlichting, zonwering en verwarming.
Begin met de MSA-810-master en zijn 8 schakeluitgangen van 10 A. Voeg uitbreidingen toe voor verlichting, zonwering en verwarming, gebruik één KNX-adres en voer geavanceerde logica lokaal uit.
8 × 10 AUitgangen op de master
1 KNX-adresVoor de volledige opstelling
Tot 72 kanalenAfhankelijk van de configuratie
64 logicafunctiesActief in de master

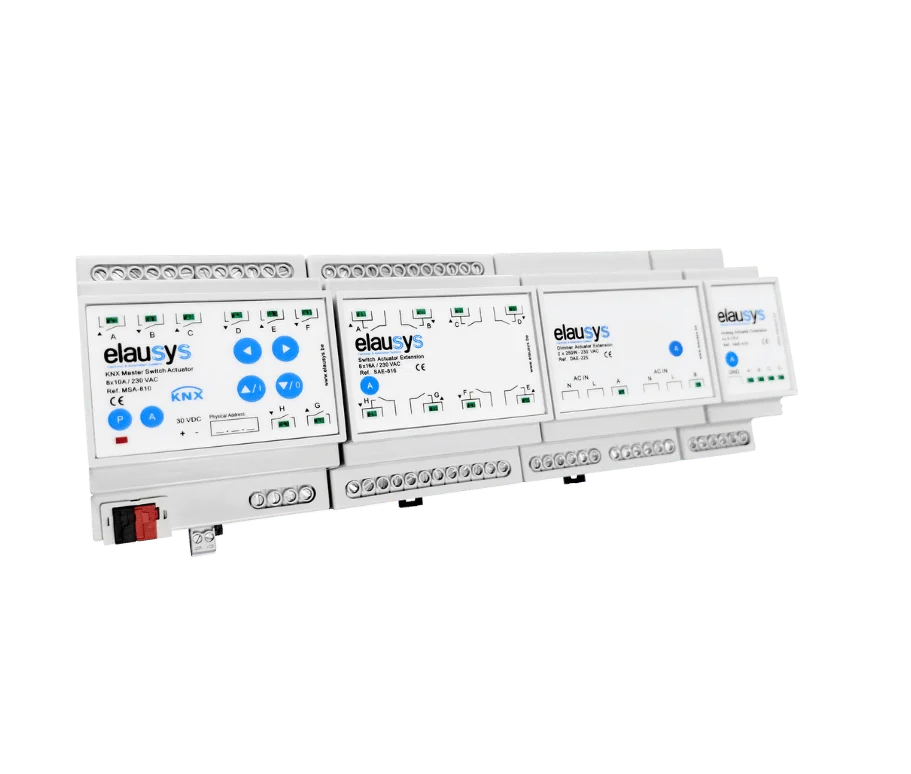

Eén master. De juiste extensies.
Bouw rond het gebouw.
Kies de uitgangstypen die passen bij uw circuits. De master verbindt de opstelling met KNX en beheert de configuratie ervan.
Zijconnectoren
Voeding & communicatie
Eén ETS-applicatie. Configureer de master en zijn extensies als één KNX-apparaat.
Ingebouwde besturing. Schakel-, scène-, timing- en logicafuncties werken binnen het actuatorsysteem.
Ruimte om uit te breiden. Plan de extensieslots, kanaaltoewijzing en kastruimte voor uw installatie.
Het extensieaanbod
Een module voor elke functie.
Alle extensies werken met de MSA-810 master. Combineer de functies die u nodig heeft binnen de configuratielimieten van het systeem.
9 extensiemodules getoond
Schakelen & zonwering
SAE-2410
24 × 10 AMeer relaisuitgangen in één module. Neemt drie extensieslots in beslag.
Schakelen & zonwering
SAE-816
8 × 16 APotentiaalvrije relaisuitgangen voor schakelcircuits met een hogere belasting.
DALI-verlichting
DBE-64
64 apparaten · 16 groepenAdresseer en test DALI-verlichting via de web-commissioningomgeving.
Verwarming & koeling
HAE-805
8 klepuitgangenBestuur 24–230 VAC kleppen met de ruimteregelfuncties van het systeem.
Analoge besturing
AAE-410
4 × 0–10 VProportionele uitgangen voor compatibele ventilatie-, klimaat- en verlichtingsapparatuur.
Plan de volledige opstelling.
De master ondersteunt tot acht extensieslots. Een SAE-2410 neemt er drie in beslag. De kanaalcapaciteit hangt af van de gekozen modules en functies; 72 is het systeemmaximum.
MSA-810, SAE-810 en SAE-2410 zijn beperkt tot 40 gecombineerde 10 A-kanalen per master. De DALI-kanaaltoewijzing en elektrische vermogens moeten ook in de configuratie worden meegenomen.
Lees de systeemgidsOntwerp. Configureer. Neem in bedrijf.
Het project krijgt vorm
in ElauPro.
Definieer de ruimtes, kasten en uitgangsfuncties in uw project. Genereer de ETS-applicatie op basis van die configuratie en neem de installatie vervolgens in bedrijf in ETS.
Ontdek ElauPro
- 01Definieer het gebouw
Organiseer ruimtes en breng de circuits en besturingsfuncties in kaart.
- 02Selecteren & configureren
Kies modules en wijs elke uitgang zijn functie toe.
- 03In bedrijf nemen in ETS
Importeer de gegenereerde applicatie, programmeer en verifieer ter plaatse.
Meer dan schakelen
Besturing die past
bij het gebruik van een ruimte.
Gebruik hetzelfde systeem voor het dagelijkse comfort en de besturingslogica erachter.
Verlichting & scènes
Combineer relaisschakeling, fasedimmen, LED- en DALI-extensies. De DBE-64 voegt visuele adressering, testen van voorschakelapparatuur en bewaking van de lampstatus toe.
Zonwering & verduistering
Koppel geschikte relaiskanalen voor zonwering en rolluiken, met positieterugkoppeling en instelbare looptijden.
Ruimteklimaat
Gebruik ondersteunde klepuitgangen met PWM-, PI- of tweepuntsregeling. Voeg analoge uitgangen toe waar apparatuur een proportioneel signaal vereist.
Lokale automatisering
Maak condities, sequenties, triggers en berekeningen in de logicafuncties van de master. Voor deze functies is geen aparte visualisatieserver nodig.
Wat doet een KNX-actor?
Een actor ontvangt KNX-opdrachten en bedient lasten zoals licht, zonwering of kleppen. Het uitgangstype moet bij het apparaat passen. Elausys combineert master en uitbreidingen voor verschillende functies, als één KNX-apparaat in ETS geconfigureerd.
Wat is een modulair KNX-actorsysteem?
De MSA-810-master biedt 8 uitgangen van 10 A en beheert de uitbreidingen. Kies ondersteunde schakel-, dim-, DALI-, LED-, verwarmings-, analoge of digitale uitgangen. Uitbreidingen zijn afhankelijk van de master en delen zijn fysieke KNX-adres.
Hoeveel kanalen ondersteunt het actorsysteem?
Tot 72, afhankelijk van modules en configuratiegrenzen. Reserveer vier DIN-modules voor de master, ruimte voor uitbreidingen en een 24–30 VDC-hulpvoeding. Controleer breedtes, belastbaarheid en kanaaltoewijzing in de documentatie. Gebruik ElauPro online om de moduleconfiguratie en kanaaltoewijzingen voor te bereiden. Plannen met ElauPro.
Kan een KNX-actor logica zonder server uitvoeren?
De MSA-810 voert zijn 64 logicafuncties in de master uit. Geconfigureerde schakelfuncties, scènes en timers werken lokaal zonder visualisatieserver, met de vereiste bus- en voedingsaansluitingen.
Welke KNX-uitgangen kies ik voor licht, zonwering of verwarming?
Kies passende belastbaarheid, dim- of DALI-modules voor geschikte verlichting en correcte uitgangen voor zonwering of kleppen. De master levert 10 A per schakelkanaal; uitbreidingen hebben verschillende specificaties. Raadpleeg het gegevensblad van elke module.
Het juiste systeem voor uw volgende project.
Laten we de circuits, besturingsfuncties en kastindeling op elkaar afstemmen.
