Aansluitbruggen 15mm

Overzicht

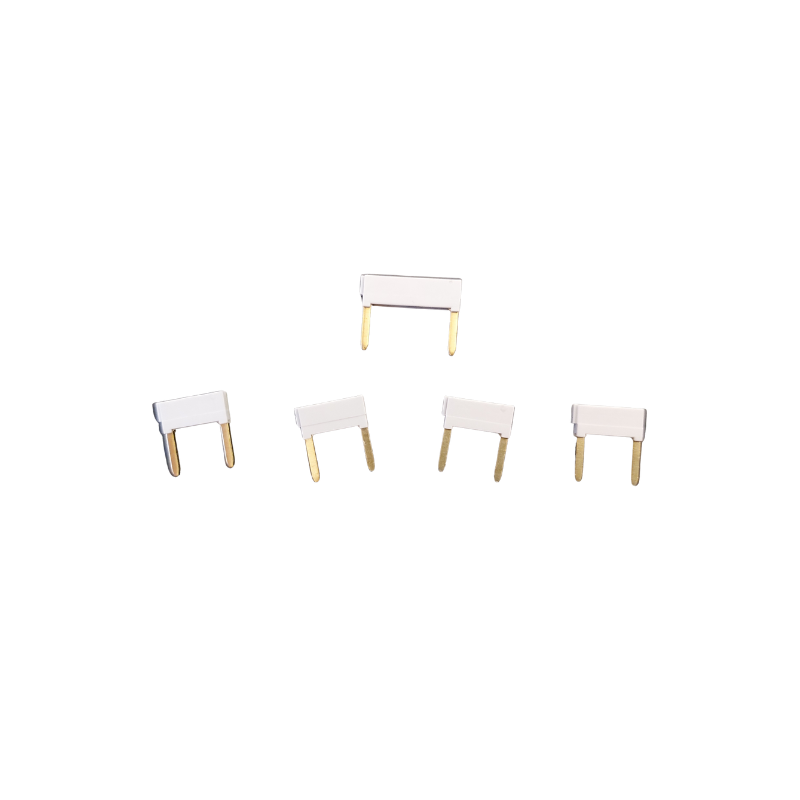

De CB-15 Aansluitbruggen zijn professionele installatieaccessoires voor het Elausys Universele KNX Actuator Systeem, met een brugmaat van 15mm ontworpen voor actuatormodules met bredere aansluitspacing. Deze bruggen maken efficiënte stroomverdeling mogelijk door de fase-aansluitingen van opeenvolgende schakelkanalen op de MSA-810 master actuator en zijn uitbreidingsmodules te verbinden. Elke verpakking bevat 10 bruggen, wat voldoende is voor typische actuatorconfiguraties.

Technische Capaciteiten

De aansluitbruggen bieden een veilige elektrische verbinding tussen aangrenzende kanaalaansluitingen, waardoor meerdere schakeluitgangen een gemeenschappelijke fasevoeding kunnen delen. Dit elimineert de noodzaak om elk kanaal afzonderlijk op de stroombron aan te sluiten, wat de installatietijd en het kabelvolume binnen elektrische kasten aanzienlijk vermindert.

De 15mm brugmaat is geschikt voor actuator aansluitblokken met bredere spacing in vergelijking met de standaard 10mm CB-10 bruggen. Deze grotere maat zorgt voor een goede pasvorm op modules waar de aansluitcentra verder uit elkaar zijn geplaatst, waardoor betrouwbare elektrische contactpunten over de volledige stroomcapaciteit van de verbonden kanalen behouden blijven. De bruggen zorgen voor een veilige werking onder belastingcondities die typisch zijn in gebouwautomatiseringstoepassingen.

Installatie en Configuratie

De installatie is eenvoudig: steek de brug tussen de fase-aansluitingen van twee aangrenzende kanalen die dezelfde voeding vereisen. Meerdere bruggen kunnen achtereenvolgens worden gebruikt om verschillende opeenvolgende kanalen op een enkele voeding aan te sluiten. De 15mm bruggen klikken veilig in compatibele actuator aansluitblokken zonder dat extra gereedschap nodig is.

Voor een optimale installatie, controleer de vereisten voor de aansluitspacing voordat je de brugmaat selecteert. De CB-15 is bedoeld voor modules met bredere aansluitconfiguraties, terwijl de CB-10 voor standaard spacing dient. Groepeer kanalen op basis van de toewijzing van de stroomonderbreker en gebruik bruggen om het aantal inkomende fase-draden te minimaliseren. Deze aanpak resulteert in schonere kastindelingen en vereenvoudigde probleemoplossing. Zorg er altijd voor dat de totale belasting op de verbonden kanalen de upstream circuitbeveiligingswaarde niet overschrijdt.

Toepassingen

Residentiële installaties profiteren van brugconfiguraties wanneer meerdere verlichtingscircuits dezelfde fase delen. Een typische woning kan 3-4 bruggen gebruiken om de verlichtingskanalen van de woonkamer, eetkamer en gang aan te sluiten op een enkele stroomonderbreker, waardoor de bedrading van meerdere individuele verbindingen naar één voedingsdraad plus bruggen wordt verminderd.

Commerciële projecten met grotere actuatorconfiguraties besparen aanzienlijke tijd. Uitbreidingsmodules die kantoorverlichting over hele verdiepingen regelen, kunnen bruggen gebruiken om stroom van stroomonderbrekers te verdelen in plaats van talloze individuele faseverbindingen te bedraden. De 15mm maat zorgt voor compatibiliteit met breder gespreide aansluitconfiguraties die op bepaalde uitbreidingssoorten te vinden zijn.

Industriële en technische installaties waarderen het verminderde kabelvolume en de verbeterde onderhoudbaarheid. Schone kastbedrading met de juiste bruggen toont vakmanschap en vereenvoudigt toekomstig onderhoud of aanpassingen.

Compatibiliteit en Integratie

De CB-15 bruggen zijn compatibel met Elausys Universele KNX Actuator Systeem schakelproducten die bredere aansluitspacing hebben, waaronder de MSA-810 master actuator en SAE-810, SAE-816, SAE-2410 en HAE-805 uitbreidingen waar de aansluitconfiguratie de 15mm maat vereist. De bruggen werken met zowel 10A als 16A geclassificeerde kanalen, hoewel installateurs de stroomclassificatie van het kleinste onderdeel in elke verbonden groep moeten respecteren.

Voor installaties met standaard aansluitspacing bieden de CB-10 aansluitbruggen het 10mm alternatief. Beide brugtypes kunnen indien nodig binnen dezelfde installatie worden gecombineerd om verschillende moduleconfiguraties binnen een enkele elektrische kast te accommoderen.
