Analoge uitgangen uitbreiding

Overzicht

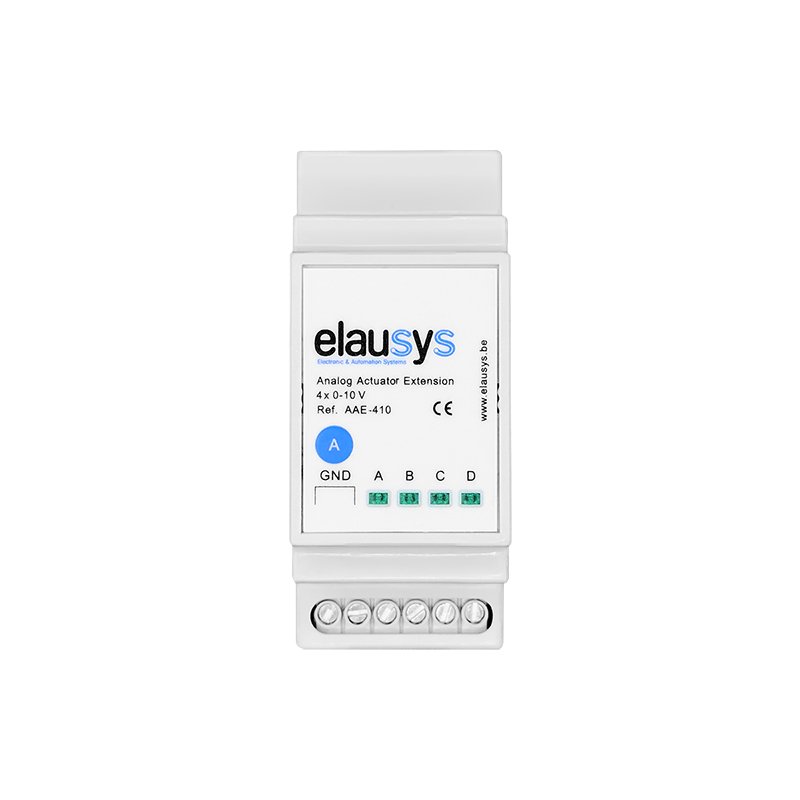

De AAE-410 is een 4-kanaals analoge uitgangsuitbreidingsmodule voor het Elausys Universele KNX Actuator Systeem. Met nauwkeurige 0-10V controle signalen maakt deze ultra-compacte uitbreiding de integratie van variabele snelheid aandrijvingen, HVAC-regelkleppen, analoge LED-dimmers en proportionele regelaars in KNX gebouwautomatiseringssystemen mogelijk. Elk kanaal werkt onafhankelijk met flexibele configuratieopties, waaronder directe analoge uitgang, PI temperatuurregeling, enkel-kanaals dimming of gecombineerde RGB/RGBW kleurregeling.

Technische mogelijkheden

De AAE-410 biedt 4 onafhankelijke analoge uitgangskanalen (A tot D), die elk 0-10VDC controlesignalen leveren met een maximale belasting van 2mA per kanaal. Deze uitgangspecificatie is compatibel met industriestandaard 0-10V controle-ingangen die te vinden zijn op ventilatorregelaarcontrollers, HVAC-damperactuators, regelkleppen en analoge diminterfaces.

Elk kanaal kan onafhankelijk worden geconfigureerd via ETS voor verschillende bedrijfsmodi. In de standaard analoge uitgangsmodus reageren kanalen op percentagewaarden (0-100%). De temperatuurregelmodus activeert de geïntegreerde PI-regelaar met configureerbare proportionele band en resettijd, en geeft controlewaarden rechtstreeks aan verwarmings- of koelkleppen. De enkel-kanaals dimmermodus biedt soepele dimcurves met dag/nacht schakelfunctie.

Voor geavanceerde verlichtingsapplicaties kunnen kanalen worden gegroepeerd voor RGB (3-kanaals) of RGBW (4-kanaals) kleurregeling met uniforme helderheidsbeheer. De Tunable White-configuratie maakt onafhankelijke controle van helderheid en kleurtemperatuur mogelijk met behulp van twee kanalen.

De maximale kabellengte naar de gecontroleerde apparaten is 30 meter, wat zorgt voor betrouwbare signaaloverdracht in typische gebouwinstallaties. De uitbreiding haalt intern stroom uit de MSA-810 master actuator via de zijconnector, waardoor geen aparte voedingsbedrading nodig is.

Installatie & Configuratie

De AAE-410 wordt aan de rechterkant van de MSA-810 master actuator gemonteerd met behulp van de meegeleverde zijconnector en neemt slechts 2 ruimte-eenheden (2SU) in op een standaard 35mm DIN-rail. Dit ultra-compacte formaat maakt de AAE-410 de kleinste uitbreiding in het Universele Actuator Systeem, ideaal voor installaties in kasten met beperkte ruimte.

Laadverbindingen gebruiken schroefaansluitingen die geleiders tot 2,5mm2 accepteren met een aandraaimoment van 0,5Nm. Verbind elk gecontroleerd apparaat tussen de overeenkomstige uitgangsaansluiting (A, B, C of D) en een van de gemeenschappelijke aardingsaansluitingen (GND). De 0-10V uitgang is referentieel aan de GND-aansluitingen.

Configuratie wordt uitgevoerd via ETS5 of ETS6 met behulp van de MSA-810 applicatie. Selecteer in ETS het type uitbreiding als "Analoge Actuator 4-voudig" om de AAE-410 kanalen in te schakelen. Raadpleeg de MSA-810 gebruikershandleiding voor gedetailleerde configuratie van elke kanaalbedrijfsmodus.

De master actuator detecteert automatisch aangesloten uitbreidingen tijdens de één-knop adresseringssequentie, wat de inbedrijfstelling van multi-uitbreidingssystemen vereenvoudigt.

Toepassingen

HVAC Controle: Aandrijven van proportionele regelkleppen voor verwarmings- en koelsystemen, moduleren van damperactuators voor ventilatiecontrole en variabele frequentie aandrijvingen voor ventilatorsnelheidsregeling. De PI temperatuurregelmodus maakt directe klepcontrole mogelijk zonder externe regelaars.

Analoge LED Dimming: Controleer 0-10V compatibele LED-drivers en ballast voor commerciële en architecturale verlichting. De soepele dimreactie en configureerbare curves zorgen voor flikkervrije werking over het volledige dimbereik.

RGB/RGBW Kleurverlichting: Creëer dynamische kleurveranderende installaties met RGB of RGBW LED-drivers met 0-10V ingangen. Gecombineerde helderheidscontrole en scène-integratie maken geavanceerde lichteffecten mogelijk via KNX.

Tunable White Verlichting: Implementeer mensgerichte verlichting met onafhankelijke kleurtemperatuur en helderheidscontrole, ter ondersteuning van circadiaanse ritme schema's voor kantoren, zorginstellingen en onderwijsgebouwen.

Industriële Controle: Interface met proportionele regelaars, positioneringssystemen en procesbesturingsapparatuur die analoge setpoint signalen van het gebouwautomatiseringssysteem vereisen.

Compatibiliteit & Integratie

De AAE-410 vereist de MSA-810 master actuator om te functioneren en kan niet als een zelfstandig apparaat werken. Tot 8 uitbreidingsmodules van elk type kunnen op een enkele master worden aangesloten, wat systemen mogelijk maakt met tot 72 totale kanalen die via één KNX-interface worden gecontroleerd.

De uitbreiding integreert met het volledige Elausys Universele Actuator Systeem ecosysteem, inclusief schakeluitbreidingen (SAE-810, SAE-816, SAE-2410), verwarmingsmodules (HAE-805), fase dimmers (DAE-225), DALI-interface (DBE-64) en LED-drivers (LAE-802). Dit maakt uitgebreide gebouwautomatisering mogelijk die schakelen, jaloeziecontrole, HVAC en analoge/LED-dimming combineert via één KNX-apparaat.

Volledige ondersteuning voor het ElauPro cloudplatform maakt geautomatiseerde ETS-applicatiegeneratie en gestroomlijnde projectconfiguratie mogelijk. Integratie met HyperVisu-visualisatie biedt realtime statusfeedback en intuïtieve controle via mobiele apps en aanraakpanelen.
