DIN-rail Behuizing 2TE

Overzicht

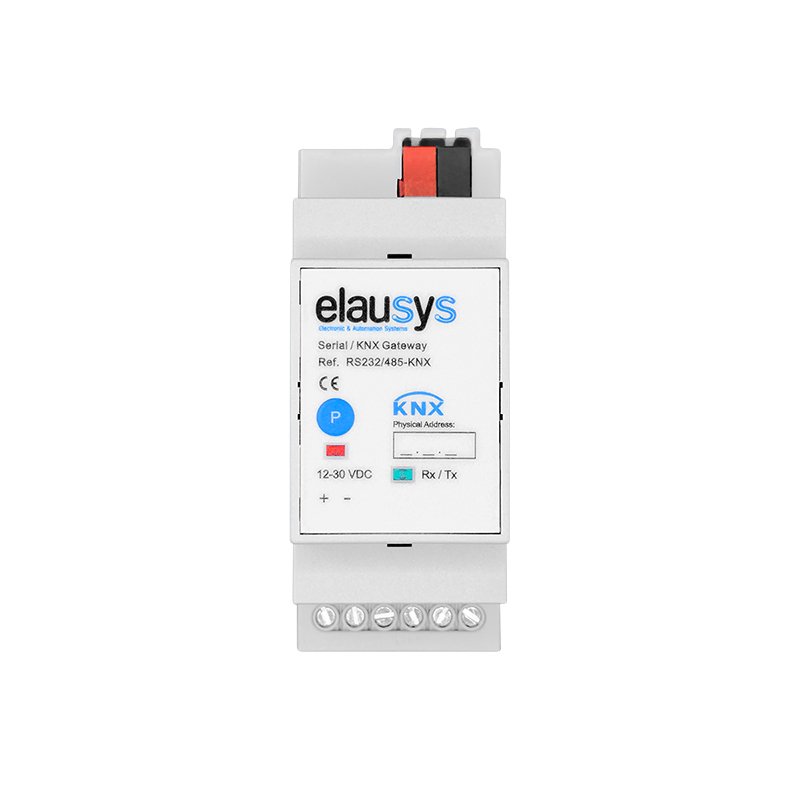

De DIN-2TE is een optionele accessoirebehuizing die professionele DIN-rail montage van Elausys gateway boards mogelijk maakt. Deze 2 ruimte eenheid (2TE) behuizing zet de standaard paneel-montage JA-KNX en ANB-KNX gateways om in DIN-rail compatibele modules, waardoor naadloze integratie in elektrische distributiekasten en bedieningspanelen naast andere KNX apparaten mogelijk is.

Technische Capaciteiten

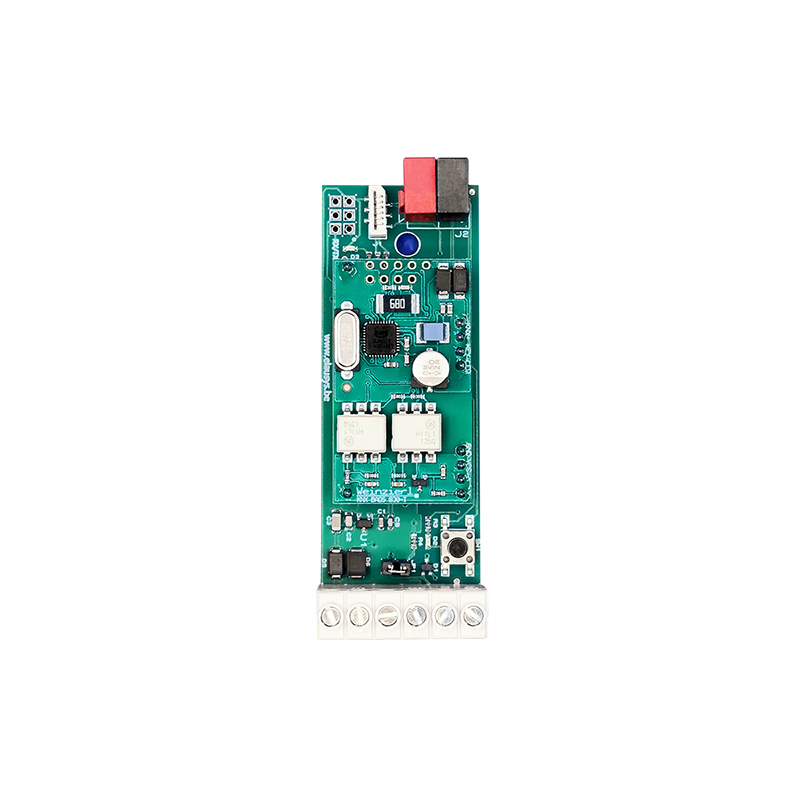

De behuizing is geschikt voor Elausys printplaten die worden gebruikt in de JA-KNX (Jablotron interface) en ANB-KNX (AnB Rimex TRICOM interface) gateways. De geïntegreerde flexibele platte kabel verbindt de gateway board met de externe KNX busconnector die op het voorpaneel van de behuizing is gemonteerd, waarbij alle elektrische verbindingen behouden blijven en een nette, professionele uitstraling wordt geboden.

De 2TE breedte volgt de standaard DIN-rail module maatvoering (ongeveer 36mm breed), wat zorgt voor compatibiliteit met gangbare elektrische kastindelingen en efficiënt gebruik van paneelruimte mogelijk maakt. Het ontwerp van de behuizing plaatst de klemmenblokken onderaan voor gemakkelijke toegang tot de bedrading tijdens de installatie.

Installatie en Configuratie

De montage vereist geen speciale gereedschappen. De behuizing opent via zijclips om toegang te krijgen tot het interne montagedeel.

De behuizing wordt op standaard 35mm DIN rails gemonteerd met behulp van geïntegreerde snap-on clips, wat een veilige bevestiging biedt zonder extra hardware. Het ontwerp maakt het mogelijk om de gateway naast KNX-voedingen, actuatoren en andere DIN-rail gemonteerde automatiseringsapparatuur te installeren.

Toepassingen

Residentiële installaties profiteren van georganiseerde elektrische kastindelingen waar de alarm-naar-KNX gateway naast de KNX-voeding en andere systeemcomponenten kan worden gemonteerd in plaats van binnen de alarmpaneel behuizing.

Commerciële projecten die gecentraliseerde controlekastinstallaties vereisen, gebruiken de DIN-2TE om consistente montagestandaarden te handhaven voor alle KNX-apparatuur. Systeemintegrators kunnen de gateway in de hoofd KNX distributiebord plaatsen in plaats van op de locatie van het alarmpaneel, wat de kabelrouting in grotere installaties vereenvoudigt.

Compatibiliteit en Integratie

De DIN-2TE behuizing is specifiek ontworpen voor gebruik met Elausys JA-KNX (Jablotron 100 serie interface) en ANB-KNX (AnB Rimex TRICOM interface) gateway boards.

De behuizing is een optionele accessoire en is niet vereist voor de werking van de gateway. Zowel JA-KNX als ANB-KNX gateways bevatten een geïntegreerd schroefgat voor directe paneelmontage binnen het alarmbedieningspaneel als de standaard installatiemethode. De DIN-2TE biedt een alternatieve montagemogelijkheid wanneer DIN-rail installatie de voorkeur heeft.

Gerelateerde producten zijn onder andere de JA-KNX gateway voor Jablotron alarmintegratie en de ANB-KNX gateway voor AnB Rimex TRICOM alarmmonitoring.
