KNX Gateway voor GoodWe Omvormers
KNX-gateway voor GoodWe omvormers die realtime monitoring van zonneproductie op KNX mogelijk maakt. Verzendt uitgebreide AC-vermogen en energiedata via Modbus TCP over Ethernet voor intelligente energiebeheer en integratie van gebouwautomatisering.
Overzicht
De INV-KNX-GO is een professionele KNX-gateway ontworpen voor naadloze integratie van GoodWe zonne-omvormers in KNX gebouwautomatiseringsinstallaties. Deze interface maakt realtime overdracht van alle relevante omvormergegevens naar de KNX-bus mogelijk via Modbus TCP over Ethernet, waardoor integrators intelligente energiebeheer, consumptieoptimalisatie en geautomatiseerde gebouwreacties op basis van zonneproductie kunnen implementeren.
Technische Capaciteiten
De gateway communiceert met GoodWe omvormers via de Modbus TCP-interface over Ethernet (RJ45). Gegevens worden opgevraagd met een configureerbare verversingssnelheid (1-255 minuten) en verzonden naar de KNX-bus via speciale groepsobjecten. Het apparaat ondersteunt zowel enkel-fase als driefase AC-netwerkconfiguraties.
Communicatieobjecten van de Omvormer
De volgende KNX-groepsobjecten zijn beschikbaar voor het monitoren van GoodWe omvormergegevens:
| GO | Naam | Beschrijving |
|---|---|---|
| 4 | AC Stroom A | AC Stroom fase A |
| 5 | AC Stroom B | AC Stroom fase B |
| 6 | AC Stroom C | AC Stroom fase C |
| 11 | AC Spanning AN | AC Spanning fase AN |
| 12 | AC Spanning BN | AC Spanning fase BN |
| 13 | AC Spanning CN | AC Spanning fase CN |
| 16 | PV1 Spanning | PV string 1 spanning |
| 17 | PV1 Stroom | PV string 1 stroom |
| 18 | PV2 Spanning | PV string 2 spanning |
| 19 | PV2 Stroom | PV string 2 stroom |
| 20 | PV3 Spanning | PV string 3 spanning |
| 21 | PV3 Stroom | PV string 3 stroom |
| 22 | PV4 Spanning | PV string 4 spanning |
| 23 | PV4 Stroom | PV string 4 stroom |
| 24 | AC Vermogen | AC Vermogen output |
| 26 | AC Frequentie | AC Frequentie |
| 27 | AC VA | AC Schijnvermogen |
| 28 | AC VAR | AC Reactief vermogen |
| 30 | AC Energie | Totale AC Energie |
| 33 | Temperatuur | Kasttemperatuur |
| 40 | Dagelijkse Energieopbrengst | Dagelijkse energieproductie |
| 41 | Batterij 1 Werkstatus | 0: offline, 2: standby, 3: draaiend, 4: fout, 5: slaapstand |
| 42 | Batterij 1 Vermogen | Opladen (>0) / Ontladen (<0) |
| 43 | Batterij 1 SOC | Batterij laadstatus (%) |
| 44 | Batterij 1 Huidige Dag Oplading | Dagelijkse oplaadenergie |
| 45 | Batterij 1 Huidige Dag Ontlading | Dagelijkse ontlaadenergie |
| 46 | Batterij 1 Totale Oplading | Cumulatieve oplaadenergie |
| 47 | Batterij 1 Totale Ontlading | Cumulatieve ontlaadenergie |
| 55 | Powermeter | Netstroom (>0: import, <0: export) |
De gateway bevat een ingebouwd KNX-logica-module die tot 64 configureerbare logische functies ondersteunt, waaronder logische poorten met 8 ingangen, 4-staps sequenties, triggers met wekelijkse kalendergebeurtenissen en wiskundige bewerkingen voor geavanceerde energiecalculaties.
Installatie en Configuratie

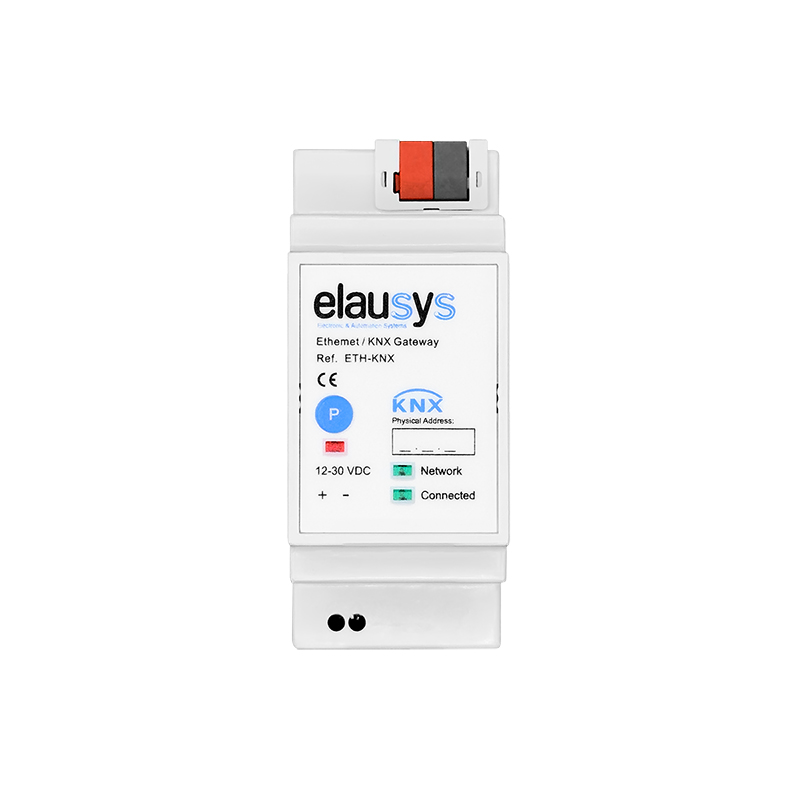

De compacte 2 SU DIN-rail module vereist een externe 12-30VDC voeding die via schroefaansluiting is aangesloten. De Ethernet-verbinding met het omvormernetwerk maakt gebruik van een standaard RJ45-connector. De KNX-bus verbindt via een pluggable micro terminal met push-wire verbinding voor 0.6-0.8mm massieve geleiderdraad.
Netwerkconfiguratie wordt uitgevoerd via de ingebouwde webinterface. De gateway verbindt met de GoodWe omvormer via het lokale Ethernet-netwerk met behulp van het Modbus TCP-protocol. ETS-configuratie omvat selectie van het AC-netwerktype (enkel/driefase), PV-circuittelling (1-4), verversingssnelheid, batterijbewakingsopties en instellingen voor integratie van de energiemeter. De parameter voor het omvormermodel moet op 8 worden ingesteld voor GoodWe omvormers. De gratis ETS Demo-versie wordt volledig ondersteund.
Toepassingen
Residentiële zonne-installaties profiteren van realtime productie monitoring die wordt weergegeven op KNX visualisatiepanelen. Automatiseringsscenario's kunnen de activering van belasting (EV-opladen, waterverwarming, zwembadpompen) activeren wanneer de zonneproductie de consumptiedrempels overschrijdt. Monitoring van de laadstatus van de batterij maakt intelligent beheer van back-upstroom mogelijk met GoodWe hybride systemen.
Commerciële gebouwen maken gebruik van de gateway voor energiebeheerdashboards die de realtime zonnebijdrage, net import/exportbalans en efficiëntiemetingen tonen. Integratie met KNX HVAC-besturing maakt optimalisatie van thermische opslag mogelijk tijdens piek zonneproductie.
Scenario's voor zelfverbruikoptimalisatie gebruiken AC-vermogen en energiemeterdata om automatisch overtollige zonne-energie naar controleerbare belastingen te routeren voordat deze naar het net wordt geëxporteerd, waardoor het ter plaatse verbruik wordt gemaximaliseerd en de elektriciteitskosten worden verlaagd.
Compatibiliteit en Integratie
De INV-KNX-GO is compatibel met GoodWe omvormers die de Modbus TCP-interface ondersteunen. De gateway integreert met elke KNX TP-installatie en is volledig configureerbaar met behulp van ETS5 of ETS6, inclusief de gratis ETS Demo-versie.
Het apparaat biedt galvanische isolatie tussen de KNX-bus en de Ethernet/omvormer schakelingen. Firmware-updates zijn beschikbaar via de ingebouwde webinterface. De gateway volgt de uniforme Elausys omvormer gateway-architectuur, wat zorgt voor consistente integratiepatronen met HyperVisu visualisatieservers en andere KNX-systeemcomponenten.
