KNX-gateway voor SMA-omvormers
KNX-gateway voor SMA Sunny Boy en Sunny Tripower omvormers die realtime monitoring van zonneproductie op KNX mogelijk maakt. Verzendt AC/DC-energiedata via Modbus TCP over Ethernet voor energieoptimalisatie en integratie van gebouwautomatisering.
Overzicht
De INV-KNX-SMA is een professionele KNX-gateway ontworpen voor naadloze integratie van SMA Sunny Boy en Sunny Tripower zonne-omvormers in KNX gebouwautomatiseringsinstallaties. Deze interface maakt realtime overdracht van alle relevante omvormergegevens naar de KNX-bus mogelijk via Modbus TCP over Ethernet, waardoor integrators intelligente energiemanagement, consumptieoptimalisatie en geautomatiseerde gebouwreacties op basis van zonneproductie kunnen implementeren.
Technische mogelijkheden
De gateway communiceert met SMA-omvormers via de SMA SunSpec Modbus-interface over Ethernet (RJ45). Gegevens worden opgevraagd met een configureerbare verversingssnelheid (1-255 minuten) en verzonden naar de KNX-bus via speciale groepsobjecten. Het apparaat ondersteunt zowel enkel-fase als driefase AC-netwerkconfiguraties.
Omvormercommunicatie-objecten
De volgende KNX-groepsobjecten zijn beschikbaar voor het monitoren van SMA-omvormergegevens:
| GO | Naam | Beschrijving |
|---|---|---|
| 3 | AC Stroom | Totale AC-stroomwaarde |
| 4 | AC Stroom A | AC-stroom fase A |
| 5 | AC Stroom B | AC-stroom fase B |
| 6 | AC Stroom C | AC-stroom fase C |
| 8 | AC Spanning AB | AC-spanning fase AB |
| 9 | AC Spanning BC | AC-spanning fase BC |
| 10 | AC Spanning CA | AC-spanning fase CA |
| 11 | AC Spanning AN | AC-spanning fase AN |
| 12 | AC Spanning BN | AC-spanning fase BN |
| 13 | AC Spanning CN | AC-spanning fase CN |
| 16 | PV1 Spanning | PV-string 1 spanning |
| 17 | PV1 Stroom | PV-string 1 stroom |
| 18 | PV2 Spanning | PV-string 2 spanning |
| 19 | PV2 Stroom | PV-string 2 stroom |
| 24 | AC Vermogen | AC-vermogen output |
| 26 | AC Frequentie | AC-frequentie |
| 27 | AC VA | AC schijnbaar vermogen |
| 29 | AC PF | Vermogenfactor |
| 30 | AC Energie | Totale AC-energieopbrengst |
| 32 | Isolatie | Isolatieweerstand |
| 33 | Temperatuur | Kasttemperatuur |
| 41 | Batterij 1 Status | 0=Uit, 6=Ontladen, 7=Opladen, 8=Drijflading |
| 43 | Batterij 1 SOC | Batterij laadstatus (%) |
De gateway bevat een ingebouwd KNX-logica-module die tot 64 configureerbare logische functies ondersteunt, waaronder logische poorten met 8 ingangen, 4-staps sequenties, triggers met wekelijkse kalendergebeurtenissen en wiskundige bewerkingen voor geavanceerde energiecalculaties.
Installatie en configuratie

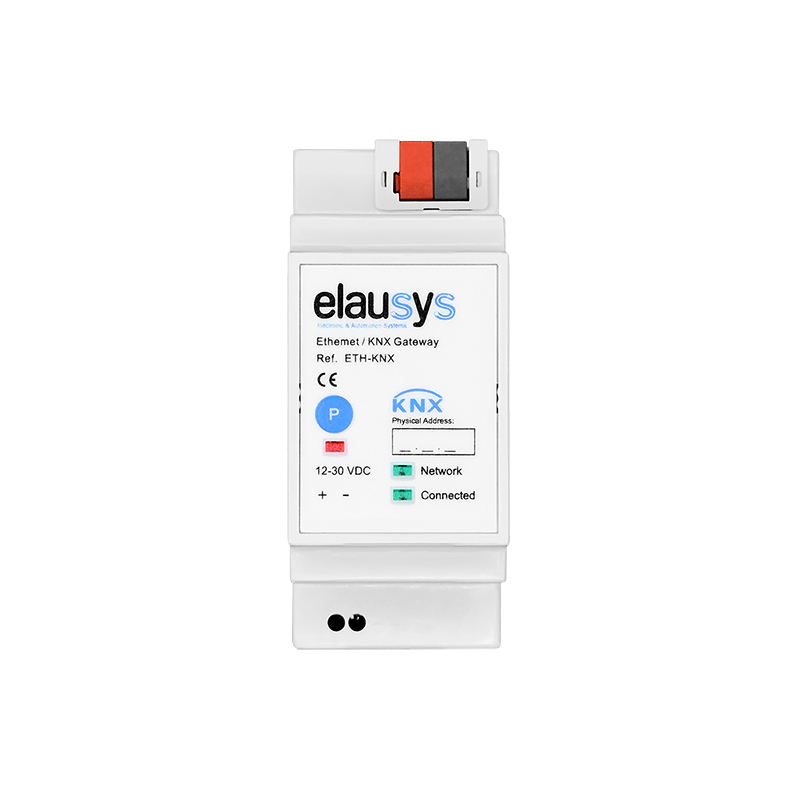

De compacte 2 SU DIN-rail module vereist een externe 12-30VDC voeding die via schroefaansluiting is aangesloten. De Ethernet-verbinding naar het omvormernetwerk gebruikt een standaard RJ45-connector. De KNX-bus wordt aangesloten via een pluggable micro terminal met push-wire verbinding voor 0.6-0.8mm massieve geleiderdraad.
Netwerkconfiguratie wordt uitgevoerd via de ingebouwde webinterface (standaard IP: 192.168.1.51). De Modbus TCP-verbinding vereist het IP-adres van de omvormer, poort 502 en Unit ID 126 (corresponderend met SMA Unit ID 3 met +123 offset). Op de SMA-omvormer moet de Modbus TCP-server worden ingeschakeld via Sunny Explorer.
ETS-configuratie omvat de selectie van het AC-netwerktype (enkel/driefase), PV-circuittelling (1-4), verversingssnelheid en batterijbewakingsopties. De gratis ETS Demo-versie wordt volledig ondersteund.
Toepassingen
Residentiële zonne-installaties profiteren van realtime productiemonitoring die wordt weergegeven op KNX-visualisatiepanelen. Automatiseringsscenario's kunnen de activering van belastingen (EV-opladen, waterverwarming, zwembadpompen) activeren wanneer de zonneproductie de consumptiedrempels overschrijdt.
Commerciële gebouwen maken gebruik van de gateway voor energiemanagementdashboards die de realtime zonnebijdrage, net import/exportbalans en efficiëntiemetingen tonen. Integratie met KNX HVAC-besturing maakt optimalisatie van thermische opslag mogelijk tijdens piek zonneproductie.
Scenario's voor optimalisatie van zelfverbruik gebruiken AC-energiedata om automatisch overtollige zonne-energie naar controleerbare belastingen te routeren voordat deze naar het net wordt geëxporteerd, waardoor het ter plaatse verbruik wordt gemaximaliseerd en de elektriciteitskosten worden verlaagd.
Compatibiliteit en integratie
De INV-KNX-SMA is compatibel met SMA Sunny Boy en Sunny Tripower omvormers die de SMA SunSpec Modbus-interface ondersteunen. De gateway integreert met elke KNX TP-installatie en is volledig configureerbaar met ETS5 of ETS6, inclusief de gratis ETS Demo-versie.
Het apparaat biedt galvanische isolatie tussen de KNX-bus en de Ethernet/omvormer-circuits. Firmware-updates zijn beschikbaar via de ingebouwde webinterface. De gateway volgt de uniforme Elausys omvormer-gatewayarchitectuur, wat zorgt voor consistente integratiepatronen met HyperVisu-visualisatieservers en andere KNX-systeemcomponenten.
