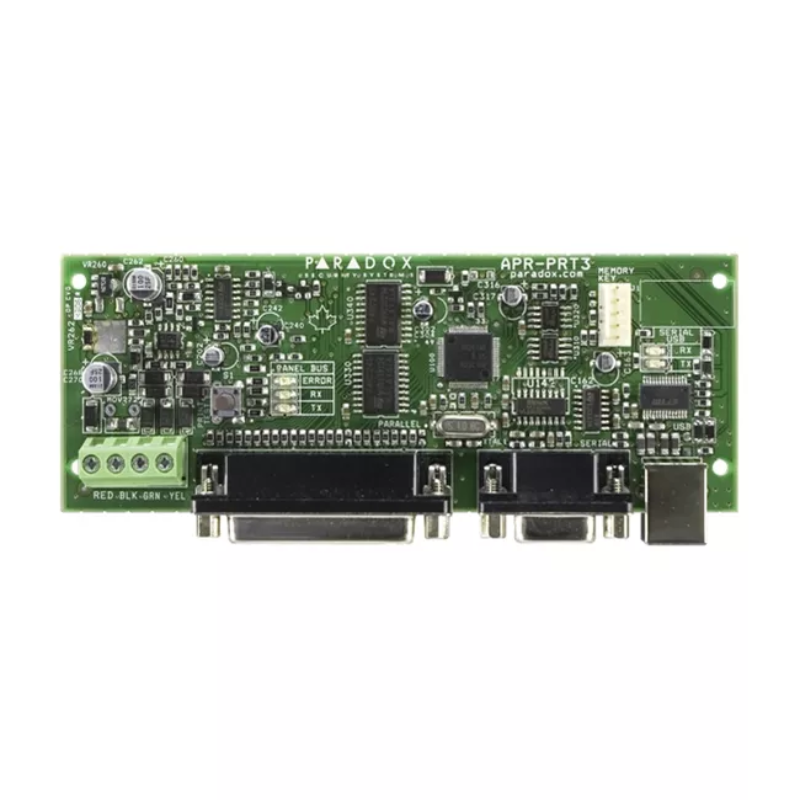

Paradox PRT3

Visão Geral

O Módulo de Impressão Paradox PRT3 é uma interface de comunicação versátil projetada para painéis de controle de alarme Paradox EVO e Digiplex. Embora originalmente destinado à impressão de relatórios, sua aplicação principal em instalações KNX é como a ponte de comunicação essencial entre sistemas de alarme Paradox e o gateway Elausys EVO-KNX, permitindo a integração bidirecional completa de segurança e automação predial.

Capacidades Técnicas

O PRT3 fornece comunicação serial RS232 suportando os protocolos ASCII e C-BUS. Para integração KNX com o gateway EVO-KNX, o módulo deve ser configurado para comunicação no protocolo ASCII a 9600 baud. A interface possui 16 entradas virtuais que operam de forma idêntica às entradas de zona físicas, mas respondem a comandos de sistemas externos. Essas entradas virtuais podem acionar qualquer resposta do painel de alarme, incluindo alarmes de zona, funções de chave de segurança e sequências de automação.

O módulo também inclui 30 PGMs virtuais (Saídas Programáveis) que transmitem eventos do sistema de alarme para equipamentos de automação residencial conectados. Quando eventos de segurança ocorrem dentro do sistema Paradox, como armamento, desarmamento, ativação de alarme ou mudanças de status de zona, o PGM virtual correspondente pode enviar comandos para o gateway EVO-KNX conectado para tradução no barramento KNX.

Um buffer de 2048 eventos garante que nenhum evento de alarme seja perdido durante interrupções de comunicação. O módulo suporta atribuição de partições, permitindo integração com instalações de segurança de múltiplas áreas.

Instalação e Configuração

O PRT3 conecta-se ao painel de controle Paradox EVO via o barramento serial dedicado de 4 fios. A energia é fornecida diretamente pelo painel de alarme. A conexão RS232 ao gateway EVO-KNX utiliza um cabo serial DB9 padrão. Portas de impressora paralela e serial estão disponíveis para funcionalidade opcional de impressão de relatórios.

A configuração é realizada usando o software WinLoad via conexão USB a um PC. O firmware do módulo é atualizável em campo usando o conversor CONV4USB e o WinLoad. As etapas principais de configuração incluem habilitar o modo de protocolo ASCII, definir parâmetros de comunicação e atribuir entradas virtuais e PGMs às zonas e eventos apropriados para integração KNX.

Aplicações

Em instalações residenciais KNX, o PRT3 permite uma integração perfeita de segurança e automação. Detectores de movimento do sistema Paradox podem acionar cenas de iluminação KNX, enquanto botões de pressão KNX podem armar e desarmar áreas de segurança. PGMs virtuais permitem que eventos de alarme ajustem automaticamente o controle climático, fechem persianas ou ativem simulação de presença.

Aplicações comerciais se beneficiam de controle de acesso integrado e gestão predial. Zonas de alarme de incêndio podem acionar iluminação de emergência e sequências de desligamento de HVAC através do sistema KNX. O status de armamento da área pode sincronizar com horários de iluminação e rotinas de gestão de energia.

Compatibilidade e Integração

O PRT3 é compatível com painéis de controle de alarme Paradox EVO e Digiplex. Para integração KNX, o módulo requer o gateway Elausys EVO-KNX, que traduz comandos do protocolo ASCII para objetos de grupo KNX. O EVO-KNX suporta monitoramento de até 96 zonas e 30 saídas PGM, com controle bidirecional de 16 entradas virtuais e 4 áreas de segurança.

A solução combinada PRT3 e EVO-KNX integra-se a qualquer instalação KNX TP e é configurável usando ETS5 ou ETS6. A arquitetura unificada do gateway de alarme Elausys garante padrões de integração consistentes com servidores de visualização HyperVisu e outros componentes do sistema KNX.
