Tela Touch HyperVisu de 10"

Visão Geral

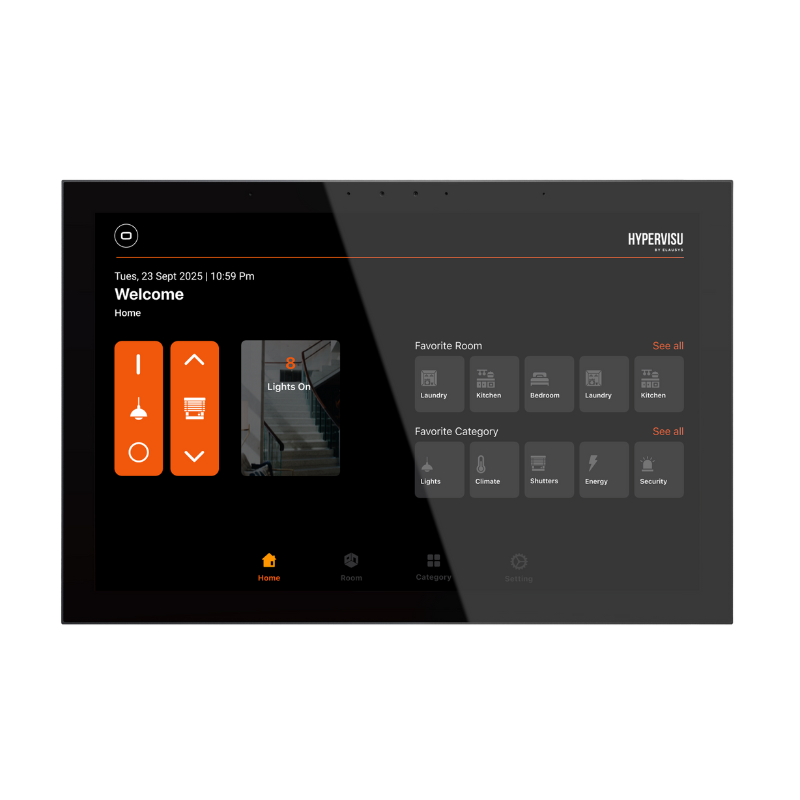

A Tela Touch HV-TOUCH-10 HyperVisu é um painel de controle premium montado na parede de 10 polegadas projetado para visualização e controle centralizado de edifícios KNX. Posicionado como "A Obra-Prima" na série Touch HyperVisu, este painel fornece uma interface panorâmica para monitorar e controlar instalações de edifícios inteiros. O dispositivo opera exclusivamente com o HyperVisu Server (HVS-KNX), oferecendo visualização segura, responsiva e totalmente personalizável para edifícios inteligentes residenciais e comerciais.

Capacidades Técnicas

O HV-TOUCH-10 possui um display TFT LCD de 10 polegadas com resolução de 1280 x 800 pixels, proporcionando visualização nítida de plantas de andares de edifícios, controles de ambientes, painéis de energia e status de automação. A interface de toque capacitiva responde com precisão à entrada do usuário para navegação sem interrupções entre ambientes, cenas e funções do sistema.

Um sensor de proximidade integrado com distância de detecção de 80 mm permite a funcionalidade automática de ativação da tela. À medida que os usuários se aproximam do painel, o display é ativado instantaneamente, eliminando a necessidade de pressionar botões físicos e proporcionando acesso imediato aos controles do edifício. O recurso de Economia de Tela transita automaticamente o display para o modo de espera durante períodos de inatividade, conservando energia e prolongando a vida útil do painel.

O sistema de áudio integrado compreende uma matriz linear de quatro microfones emparelhados com dois alto-falantes de 1W, suportando feedback de voz, funcionalidade de intercomunicação e potencial integração com sistemas de controle por voz. A conectividade USB-C fornece tanto entrega de energia (5V/12V) quanto comunicação de dados, simplificando a instalação com uma única conexão de cabo.

Instalação e Configuração

O HV-TOUCH-10 é montado diretamente nas paredes usando o sistema de montagem incluído, com dimensões de 240 x 160 x 11 mm (sem base). O perfil ultra-fino de 11 mm e a estrutura metálica premium garantem integração perfeita em ambientes arquitetônicos modernos sem se projetar das superfícies das paredes.

A energia é fornecida através da conexão USB-C que suporta entrada de 5V ou 12V, eliminando a necessidade de unidades de fonte de alimentação dedicadas na maioria das instalações. O painel se comunica com o HyperVisu Server pela rede do edifício, com configuração e personalização realizadas através da interface do HyperVisu Server, em vez de no próprio painel.

As especificações ambientais incluem classificação de proteção IP50 adequada para instalação interna, faixa de temperatura de operação de 0 a 40 graus Celsius e tolerância máxima de 90% de umidade relativa. Esses parâmetros acomodam ambientes internos residenciais e comerciais típicos.

Aplicações

Controle Central de Edifícios: Instale em corredores principais ou áreas de entrada para fornecer aos residentes e visitantes uma supervisão abrangente do edifício. O display de 10 polegadas acomoda plantas de andares detalhadas mostrando todos os dispositivos controláveis em vários andares e zonas.

Áreas de Recepção: Edifícios comerciais se beneficiam de painéis de toque elegantes em espaços de recepção, permitindo que os recepcionistas controlem cenas de iluminação, configurações climáticas e recursos de segurança, enquanto apresentam uma interface premium aos visitantes.

Espaços de Vida em Plano Aberto: Aplicações residenciais incluem pontos de controle central em salas de estar ou cozinhas, onde o display panorâmico fornece acesso rápido à automação de toda a casa, incluindo iluminação, persianas, HVAC e sistemas de entretenimento.

Salas de Reunião: Instalações de conferência utilizam o painel para controle imediato de predefinições de iluminação, telas de projeção e clima sem interromper as apresentações.

Compatibilidade e Integração

O HV-TOUCH-10 opera exclusivamente com o HyperVisu Server (HVS-KNX), que serve como o hub de inteligência processando comandos KNX e renderizando a interface de visualização. Esta arquitetura garante desempenho consistente, gerenciamento centralizado e comunicações seguras entre o painel de toque e os sistemas do edifício.

Através do HyperVisu Server, o painel de toque fornece acesso ao ecossistema completo do edifício, incluindo iluminação e persianas KNX, controles HVAC, painéis de monitoramento de energia, feeds de câmeras e dispositivos IoT conectados ao Home Assistant. O painel exibe feedback de status em tempo real para todos os sistemas conectados e permite ativação de cenas, acesso a agendamentos e controles de otimização de energia.

Para instalações que requerem múltiplos pontos de controle, o HV-TOUCH-10 pode ser implantado ao lado dos painéis compactos HV-TOUCH-4, criando um ecossistema de visualização coeso com design de interface consistente em todo o edifício.
