Ενοποίηση συναγερμών AJAX με KNX (Οδηγός AJAX-KNX)

---

Εισαγωγή

Τι συμβαίνει στην εγκατάσταση KNX όταν ενεργοποιείται ο συναγερμός; Εάν η απόκριση περιορίζεται στην ενεργοποίηση της σειρήνας, το κτίριο δεν αξιοποιεί πλήρως τις δυνατότητές του. Το νέο AJAX-KNX Gateway της Elausys γεφυρώνει μία από τις ταχύτερα αναπτυσσόμενες πλατφόρμες ασφαλείας στην Ευρώπη με το οικοσύστημα KNX, παρέχοντας στους εγκαταστάτες πλήρη αμφίδρομο έλεγχο μεταξύ του συστήματος συναγερμού AJAX και του κτιριακού αυτοματισμού KNX.

---

Τι είναι ένα KNX Alarm Gateway και ποια η σημασία του

Ένα KNX alarm gateway είναι μια διεπαφή υλικού που συνδέει ένα επαγγελματικό σύστημα συναγερμού με τον δίαυλο KNX, επιτρέποντας αμφίδρομη επικοινωνία πραγματικού χρόνου μεταξύ των συμβάντων ασφαλείας και των λειτουργιών αυτοματισμού του κτιρίου.

Πρακτικά, αυτό σημαίνει ότι η εγκατάσταση KNX μπορεί να αντιδρά σε συμβάντα συναγερμού και το σύστημα συναγερμού μπορεί να ελέγχεται από οποιοδήποτε λογισμικό οπτικοποίησης (visualisation), οθόνη αφής ή μπουτόν KNX.

Ποια είναι τα πλεονεκτήματα για τον εγκαταστάτη

Χωρίς gateway διασύνδεσης, το σύστημα συναγερμού και το KNX λειτουργούν ως ανεξάρτητα υποσυστήματα. Ο συναγερμός ανιχνεύει παραβίαση, αλλά το κτίριο δεν αντιδρά. Ο χρήστης οπλίζει το σύστημα τη νύχτα, αλλά ο φωτισμός και τα ρολά δεν προσαρμόζονται. Ένα KNX alarm gateway καταργεί αυτόν τον διαχωρισμό, μετατρέποντας τα συμβάντα ασφαλείας σε ενεργά εναύσματα αυτοματισμού και επιτρέποντας τη διαχείριση όλων των λειτουργιών από μία ενιαία διεπαφή.

Βασικοί τεχνικοί όροι:

• Αμφίδρομη επικοινωνία — το gateway αναγιγνώσκει την κατάσταση του συναγερμού και ταυτόχρονα αποστέλλει εντολές προς αυτόν
• Κατάσταση ζώνης (Zone status) — η κατάσταση μεμονωμένων αισθητήρων (ανιχνευτές κίνησης, μαγνητικές επαφές κ.λπ.) αντιστοιχισμένη σε αντικείμενα ομάδας KNX
• Έλεγχος υποσυστημάτων (Area control) — δυνατότητα πλήρους όπλισης, μερικής όπλισης (night mode) ή αφόπλισης υποσυστημάτων απευθείας από το KNX
• Ανάκληση σκηνής (Scene recall) — αυτόματη εκτέλεση προκαθορισμένων σκηνών KNX κατά την αλλαγή κατάστασης του συναγερμού (π.χ. η όπλιση εκτελεί τη σκηνή «Νύχτα»)
• Πρωτόκολλο SIA — το τυποποιημένο πρωτόκολλο επικοινωνίας συναγερμών που χρησιμοποιεί το σύστημα AJAX για τη μετάδοση συμβάντων σε κέντρα λήψης σημάτων και συσκευές τρίτων

---

AJAX και KNX: Δυνατότητες του AJAX-KNX Gateway

Γιατί AJAX

Η AJAX Systems αποτελεί μία από τις πλέον διαδεδομένες πλατφόρμες επαγγελματικού συναγερμού στην Ευρώπη. Χάρη στην αξιοπιστία της ασύρματης επικοινωνίας, τον σχεδιασμό και την ευχρηστία της εφαρμογής της, η AJAX προδιαγράφεται συχνά σε οικιακές και εμπορικές εφαρμογές όπου το KNX αποτελεί τη ραχοκοκαλιά του αυτοματισμού.

Μέχρι σήμερα, οι εγκαταστάτες που εργάζονταν και με τα δύο συστήματα δεν διέθεταν εγγενή τρόπο διασύνδεσης. Η ασφάλεια λειτουργούσε απομονωμένα, με ξεχωριστή εφαρμογή και λογική, χωρίς αλληλεπίδραση με τις υπόλοιπες λειτουργίες του κτιρίου.

Τεχνικές δυνατότητες του AJAX-KNX Gateway

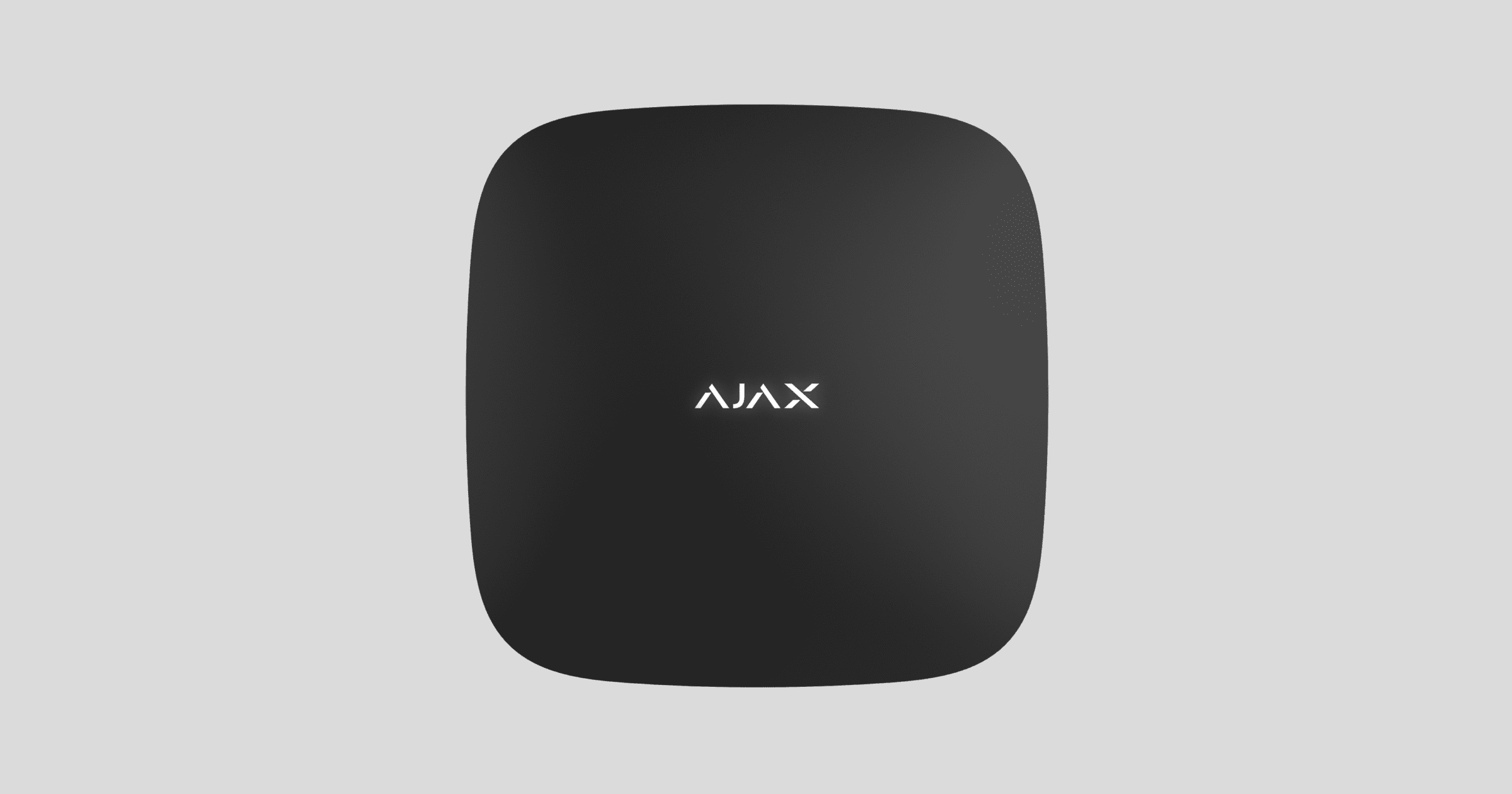

Το AJAX-KNX Gateway της Elausys παρέχει πλήρη διασύνδεση μεταξύ των κεντρικών μονάδων AJAX Hub και του διαύλου KNX:

• Έως 96 καταστάσεις ζωνών αντιστοιχισμένες σε ανεξάρτητα αντικείμενα ομάδας KNX — παρακολούθηση κάθε αισθητήρα AJAX (MotionProtect, DoorProtect, GlassProtect κ.λπ.) απευθείας στον δίαυλο KNX όταν το σύστημα είναι οπλισμένο ή όταν οι ζώνες έχουν ρυθμιστεί ως Always Active.
• Έλεγχος έως 4 υποσυστημάτων (areas) — πλήρης όπλιση, μερική όπλιση και αφόπλιση υποσυστημάτων AJAX από οποιοδήποτε σύστημα οπτικοποίησης, οθόνη αφής ή μπουτόν KNX
• 6 καταστάσεις ανάδρασης ανά υποσύστημα στο KNX — αφόπλιση, όπλιση, μερική όπλιση (night mode), συναγερμός πυρκαγιάς, συναγερμός πανικού, συναγερμός διάρρηξης
• Αυτόματη ανάκληση σκηνών KNX — αντιστοίχιση αριθμού σκηνής KNX (0–64) σε κάθε κατάσταση υποσυστήματος, η οποία εκτελείται αυτόματα κατά τη μεταβολή της κατάστασης
• Επιτήρηση τροφοδοσίας — αποστολή καταστάσεων σφάλματος τροφοδοσίας AC και σφάλματος μπαταρίας ως αντικείμενα ομάδας KNX

Ενιαία δομή παραμετροποίησης ETS

Εάν έχετε ήδη υλοποιήσει εφαρμογές με άλλα alarm gateways της Elausys (Jablotron, Paradox, Interlogix, GE Caddx ή AnB Rimex), το AJAX-KNX Gateway ακολουθεί ακριβώς το ίδιο ενιαίο μοντέλο εφαρμογής ETS. Η δομή των παραμέτρων, τα αντικείμενα ομάδας και η διαδικασία έναρξης λειτουργίας παραμένουν ίδια. Η εξοικείωση με μία συσκευή αρκεί για την παραμετροποίηση όλων των υποστηριζόμενων σειρών.

---

Πρακτική υλοποίηση: Ρύθμιση του AJAX-KNX Gateway

Διαδικασία ενοποίησης βήμα προς βήμα

Βήμα 1 — Εγκατάσταση υλικού

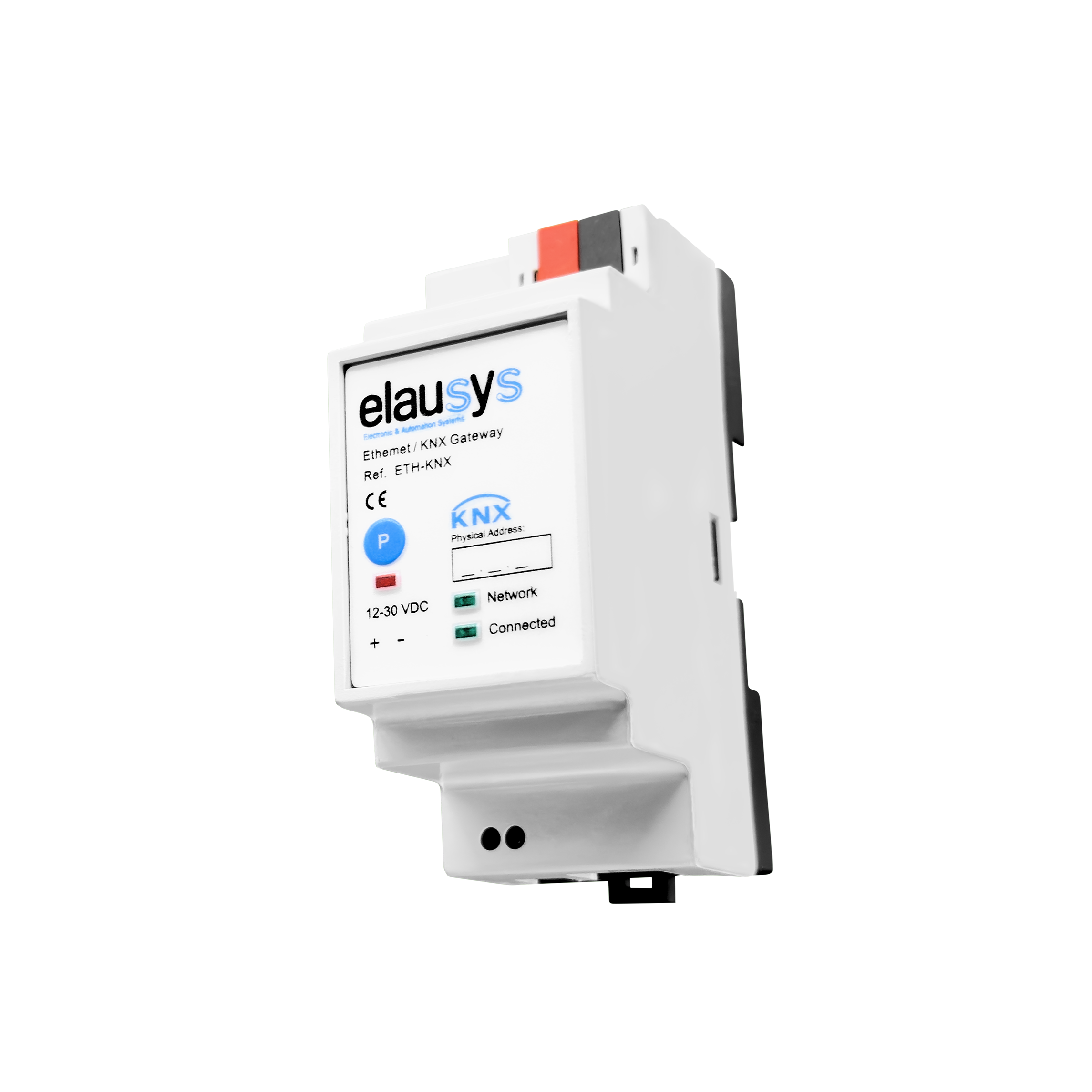

Τοποθετήστε το AJAX-KNX Gateway σε ράγα DIN. Συνδέστε τον δίαυλο KNX στην επάνω πλευρά και την εξωτερική τροφοδοσία 12–30VDC στην κάτω πλευρά, μαζί με το καλώδιο Ethernet RJ45. Το gateway επικοινωνεί με το AJAX Hub μέσω του τοπικού δικτύου. Για εντολές όπλισης και αφόπλισης από το KNX απαιτείται πρόσβαση στο διαδίκτυο.

Βήμα 2 — Ρύθμιση του AJAX Hub για συμβάντα SIA

Στην εφαρμογή AJAX, ρυθμίστε το AJAX Hub ώστε να αποστέλλει SIA Events προς το KNX Gateway. Αυτό είναι το πρωτόκολλο επικοινωνίας που χρησιμοποιεί η συσκευή για τη λήψη καταστάσεων συναγερμού και συμβάντων ζωνών σε πραγματικό χρόνο.

Βήμα 3 — Πρόσκληση της Elausys ως Security Company (για έλεγχο υποσυστημάτων)

Εάν απαιτείται αμφίδρομος έλεγχος — δηλαδή δυνατότητα όπλισης ή αφόπλισης υποσυστημάτων AJAX από το KNX — πρέπει να πραγματοποιηθεί πρόσκληση της Elausys ως Security Company μέσω της εφαρμογής AJAX. Αυτό εκχωρεί στο gateway τα απαραίτητα δικαιώματα για την αποστολή εντολών πίσω στο AJAX Hub.

Σημείωση: Εάν απαιτείται μόνο παρακολούθηση ζωνών και ανάδραση κατάστασης (μονόδρομη επικοινωνία), αυτό το βήμα είναι προαιρετικό.

Βήμα 4 — Παραμετροποίηση στο ETS

Εισαγάγετε το AJAX-KNX Gateway στο έργο ETS. Ρυθμίστε τις παραμέτρους:

• Ορίστε τον αριθμό ζωνών (έως 96)
• Ορίστε τον αριθμό υποσυστημάτων (έως 4) και την αντιστοίχιση υποσυστημάτων (area mapping) για τα υποσυστήματα 5–8 εφόσον απαιτείται
• Αντιστοιχίστε αριθμούς σκηνών KNX (0–64) σε κάθε κατάσταση υποσυστήματος (οπλισμένο, αφοπλισμένο, πυρκαγιά, διάρρηξη κ.λπ.)
• Συνδέστε τα αντικείμενα ομάδας ζωνών και υποσυστημάτων με τις αντίστοιχες ομάδες φωτισμού, σκίασης, HVAC ή οπτικοποίησης
• Καταχωρίστε το AJAX Hub ID στο πεδίο παραμέτρου Device Options

Βήμα 5 — Έλεγχος και έναρξη λειτουργίας

Ελέγξτε τις ενδεικτικές λυχνίες LED στην πρόσοψη: Το LED Network επιβεβαιώνει τη σύνδεση Ethernet, ενώ το LED Connected επιβεβαιώνει την ενεργή επικοινωνία με το AJAX Hub. Δοκιμάστε την ενεργοποίηση ζωνών και την αποστολή εντολών υποσυστημάτων από το KNX για να επαληθεύσετε την αμφίδρομη λειτουργία.

Συμπεριφορά αναφοράς καταστάσεων ζωνών

Εξ ορισμού, οι ανιχνευτές κίνησης AJAX (MotionProtect) και οι μαγνητικές επαφές (DoorProtect) μεταδίδουν την κατάσταση ζώνης στο gateway μόνο όταν το σύστημα είναι οπλισμένο ή σε νυχτερινή λειτουργία. Αυτό σημαίνει ότι σε κατάσταση αφόπλισης, τα συμβάντα κίνησης και ανοίγματος θυρών δεν αποστέλλονται στο KNX.

Εάν απαιτείται η κατάσταση των ζωνών να είναι διαθέσιμη στο KNX ανά πάσα στιγμή — για παράδειγμα, για έλεγχο φωτισμού μέσω ανίχνευσης κίνησης κατά τη διάρκεια της ημέρας — μπορείτε να ορίσετε τις μεμονωμένες συσκευές ως Always Active (24hrs) στην εφαρμογή AJAX.

Σημαντικό: Ο ορισμός μιας συσκευής ως Always Active σημαίνει ότι θα ενεργοποιεί συναγερμό ακόμα και όταν το σύστημα είναι αφοπλισμένο. Αυτή είναι η προκαθορισμένη λειτουργία της πλατφόρμας AJAX. Χρησιμοποιήστε αυτή τη ρύθμιση επιλεκτικά και μόνο στις ζώνες όπου η μόνιμη αναφορά είναι απολύτως απαραίτητη.

Πραγματικά σενάρια εφαρμογής

• Ενεργοποίηση νυχτερινής λειτουργίας: Ο χρήστης οπλίζει το σύστημα πριν αποχωρήσει ή πριν τον ύπνο → το gateway στέλνει την κατάσταση όπλισης στο KNX → εκτελείται αυτόματα η σκηνή «Νύχτα»: όλα τα φώτα σβήνουν, τα ρολά κλείνουν, η θέρμανση μεταβαίνει σε λειτουργία εξοικονόμησης (setback) και ενεργοποιείται η προσομοίωση παρουσίας σε επιλεγμένους χώρους. Ολόκληρο το κτίριο τίθεται σε κατάσταση ασφαλείας με μία μόνο κίνηση.
• Απόκριση σε διάρρηξη: Ανιχνεύεται διάρρηξη στο Υποσύστημα 1 → το gateway μεταδίδει την κατάσταση συναγερμού διάρρηξης στο KNX → ενεργοποιείται αυτόματα μια προκαθορισμένη σκηνή έκτακτης ανάγκης: ανάβει ο φωτισμός διαφυγής, φωτίζεται ο περιμετρικός χώρος και ανοίγουν τα ρολά για άμεση ορατότητα. Το κτίριο δεν περιορίζεται στην ηχητική σήμανση, αλλά αντιδρά ενεργά για την προστασία των ενοίκων.
• Συντονισμός πυρανίχνευσης: Ενεργοποιείται συναγερμός πυρκαγιάς στο Υποσύστημα 2 → το gateway μεταδίδει το συμβάν στο KNX → ανακαλείται άμεσα η αντίστοιχη σκηνή: όλα τα ρολά ανοίγουν για να απελευθερωθούν οι οδεύσεις διαφυγής, ενεργοποιείται ο φωτισμός ασφαλείας στην πληγείσα ζώνη και διακόπτεται ο εξαερισμός για να αποτραπεί η εξάπλωση καπνού. Ένα μόνο συμβάν συντονίζει πλήρως την απόκριση του κτιρίου, χωρίς χειροκίνητη παρέμβαση.

Συνήθη σφάλματα προς αποφυγή

1. Μη κατανόηση της συμπεριφοράς αναφοράς ζωνών — Οι αισθητήρες AJAX αναφέρουν καταστάσεις ζωνών στο KNX μόνο όταν το σύστημα είναι οπλισμένο (ή σε νυχτερινή λειτουργία). Η ρύθμιση συσκευών σε Always Active επιτρέπει την αναφορά κατά τη διάρκεια της ημέρας, αλλά προκαλεί συναγερμό όταν παραβιαστούν σε κατάσταση αφόπλισης. Σχεδιάστε εκ των προτέρων ποιες ζώνες χρειάζονται πραγματικά 24ωρη αναφορά KNX.
2. Παράλειψη πρόσκλησης της Elausys ως Security Company — Ο έλεγχος υποσυστημάτων (όπλιση/αφόπλιση από το KNX) δεν λειτουργεί χωρίς αυτό το βήμα.
3. Παράλειψη αντιστοίχισης σκηνών — Το gateway υποστηρίζει αυτόματη ανάκληση σκηνών, αλλά η προεπιλεγμένη τιμή είναι 0 (απενεργοποιημένο). Πρέπει να οριστούν χειροκίνητα στο ETS για κάθε κατάσταση υποσυστήματος που επιθυμείτε να αυτοματοποιήσετε.
4. Χρήση του gateway για περισσότερες από 96 ζώνες — Μία ενιαία συσκευή gateway υποστηρίζει αυστηρά τις ζώνες 1–96.

---

Συμπεράσματα και επόμενα βήματα

Το AJAX-KNX Gateway επιτρέπει την πλήρη ενοποίηση συστημάτων ασφαλείας και κτιριακού αυτοματισμού σε έργα όπου χρησιμοποιείται συναγερμός AJAX. Συνδυάζοντας την επιτήρηση συμβάντων, τον έλεγχο υποσυστημάτων και τους αυτοματισμούς βάσει αισθητήρων στην εγκατάσταση KNX, οι εγκαταστάτες μπορούν να παραδώσουν αποδοτικότερα κτίρια με ενιαία εμπειρία ελέγχου για ασφάλεια, φωτισμό, σκίαση και HVAC.
