Η ηλιακή σας ενέργεια. Συνδεδεμένη στο KNX.
Διαβάστε τον αντιστροφέα μέσω Modbus TCP με την παρεχόμενη αντιστοίχιση καταχωρητών. Αξιοποιήστε μετρήσεις παραγωγής, δικτύου και μπαταρίας στο KNX για οπτικοποίηση και έλεγχο φορτίων, ήδη αντιστοιχισμένες στο ETS.
Όπου παρέχεται από τον μετατροπέα και τον συνδεδεμένο μετρητή.
Έως 64 λειτουργίες λογικής στην πύλη.
Οκτώ μάρκες. Εξειδικευμένες πύλες.
Η αντιστοίχιση καταχωρητών παρέχεται για το υποστηριζόμενο μοντέλο. Η ρύθμιση δικτύου στην πλευρά του μετατροπέα εξακολουθεί να χρειάζεται προετοιμασία.
Huawei
SUN2000 / EMMA
SUN2000: firmware SmartDongle SPC120 ή νεότερο, ή EMMA. Ενεργοποιήστε το Modbus TCP στο FusionSolar.
Μετρήσεις φωτοβολταϊκών, μπαταρίας και δικτύου· ορισμένα αντικείμενα δεν είναι διαθέσιμα μέσω EMMA.
SMA
Sunny Boy / Sunny Tripower
Ενεργοποιήστε τον διακομιστή Modbus TCP σε έναν υποστηριζόμενο μετατροπέα. Διαμορφώστε το Unit ID της πύλης σύμφωνα με τον οδηγό SMA.
Δεδομένα παραγωγής και υποστηριζόμενη κατάσταση/SOC μπαταρίας. Χρησιμοποιήστε ξεχωριστό μετρητή KNX για την εισαγωγή/εξαγωγή δικτύου.
Fronius
Gen24 / Symo / Primo
Ενεργοποιήστε το Modbus TCP στο Gen24 ή στο Datamanager. Επιλέξτε τη μορφή SunSpec int+SF και το αντίστοιχο μοντέλο μετατροπέα.
Δεδομένα παραγωγής και υποστηριζόμενα δεδομένα αποθήκευσης· διαμορφώστε το Fronius Smart Meter ID για τις ενδείξεις του μετρητή.
Kostal
Plenticore / Piko IQ
Ενεργοποιήστε το Modbus (SunSpec) στις ρυθμίσεις του μετατροπέα και επιλέξτε το μοντέλο Kostal στο ETS.
Δεδομένα παραγωγής, υποστηριζόμενα δεδομένα μπαταρίας και ενδείξεις Kostal Smart Energy Meter.
GoodWe
ES / EM / SBP / ET / BT / EH / BH / EHB
Ένας υποστηριζόμενος μετατροπέας GoodWe πρέπει να είναι προσβάσιμος μέσω Modbus TCP στο τοπικό δίκτυο.
Δεδομένα παραγωγής, υποστηριζόμενα δεδομένα μπαταρίας και μετρήσεις δικτύου από τον συνδεδεμένο έξυπνο μετρητή GoodWe.
Sungrow
Μετατροπείς σειράς SG (string)
Σειρές SG…RT και SG…KTL μέσω της θύρας LAN του μετατροπέα ή του WiNet-S, με ενεργοποιημένο το Modbus TCP.
Δεδομένα παραγωγής. Τα αντικείμενα εισαγωγής/εξαγωγής δικτύου και μπαταρίας δεν είναι διαθέσιμα σε αυτό το μοντέλο.
Sungrow
Υβριδικοί μετατροπείς SH
Σειρές SH…RS, SH…RT και SH…T μέσω της τοπικής σύνδεσης Modbus TCP. Ελέγξτε το ακριβές μοντέλο στον οδηγό προϊόντος.
Δεδομένα παραγωγής, μπαταρίας και συνδεδεμένου μετρητή δικτύου. Επιλέξτε αυτή την πύλη για υποστηριζόμενα υβριδικά συστήματα SH.
SolarEdge
SetApp / υποστηριζόμενα μοντέλα LCD
Ενεργοποιήστε το Modbus TCP. Υποστηρίζει μετατροπείς SetApp και μοντέλα LCD με firmware 3.xxxx ή νεότερο και τη διεπαφή SunSpec.
Δεδομένα παραγωγής, ισχύος/SOC μπαταρίας και μετρήσεις από τον συνδεδεμένο μετρητή SolarEdge.
Sigenergy
SigenStor EC / Hybrid SP & TP / PV Max
Ενεργοποιήστε το Modbus TCP στις ρυθμίσεις Sigenergy και διαμορφώστε το αντίστοιχο Modbus slave ID.
Δεδομένα παραγωγής, υποστηριζόμενα δεδομένα μπαταρίας και ενδείξεις αισθητήρα δικτύου εγκατάστασης.
Ελέγξτε τον ακριβή μετατροπέα, το firmware και τα διαθέσιμα αντικείμενα στην τεκμηρίωση του μοντέλου πριν από την προδιαγραφή.
Η λογική βρίσκεται εκεί όπου είναι τα φορτία
Χρησιμοποιήστε τις μετρήσεις στην εγκατάσταση KNX σας για να αποφασίσετε πότε μπορούν να λειτουργήσουν τα ευέλικτα φορτία.
Ζητήστε θέρμανση νερού μέσω της υποστηριζόμενης διεπαφής KNX όταν η εξαγόμενη ισχύς παραμένει πάνω από το επιλεγμένο όριο.
Στείλτε ένα αίτημα ενεργοποίησης ή λειτουργίας σε έναν συμβατό φορτιστή μέσω KNX. Ο φορτιστής διαχειρίζεται το ρεύμα φόρτισης.
Εμφανίστε τη διαθέσιμη απόδοση, το ισοζύγιο δικτύου και την κατάσταση μπαταρίας στην οπτικοποίηση KNX σας. Χρησιμοποιήστε το HyperVisu και το Grafana για να εξερευνήσετε τις καταγεγραμμένες τάσεις.
Από μια ένδειξη σε μια απόφαση
Η ηλιακή παραγωγή από μόνη της δεν σας λέει τι είναι διαθέσιμο για ένα άλλο φορτίο. Χρησιμοποιήστε μια υποστηριζόμενη ένδειξη μετρητή δικτύου, ή έναν ξεχωριστό μετρητή KNX, για να προσδιορίσετε την εισαγωγή και την εξαγωγή.
Η πύλη περιλαμβάνει έως 64 λειτουργίες λογικής για συνθήκες, καθυστερήσεις, ακολουθίες, προγράμματα και υπολογισμούς.
Ελέγξτε τη διαθεσιμότητα του μετρητή και τη σύμβαση προσήμου του επιλεγμένου μοντέλου.
Επιλέξτε ξεχωριστές συνθήκες έναρξης και διακοπής για να αποφύγετε τις επαναλαμβανόμενες εναλλαγές.
Ο ενεργοποιητής ή η διεπαφή του εξοπλισμού ενεργοποιεί το φορτίο.
Διάστημα ανανέωσης: 1–255 λεπτά. Σχεδιάστε για περιοδικές μετρήσεις και εναλλαγή φορτίων· η ταχεία ρύθμιση ρεύματος EV παραμένει στον φορτιστή.
Πριν η πρώτη τιμή φτάσει στο KNX
Ελέγξτε το ακριβές μοντέλο, το firmware, τη μονάδα επικοινωνίας και τις διαθέσιμες μετρήσεις. Ενεργοποιήστε τη διεπαφή Modbus TCP του.

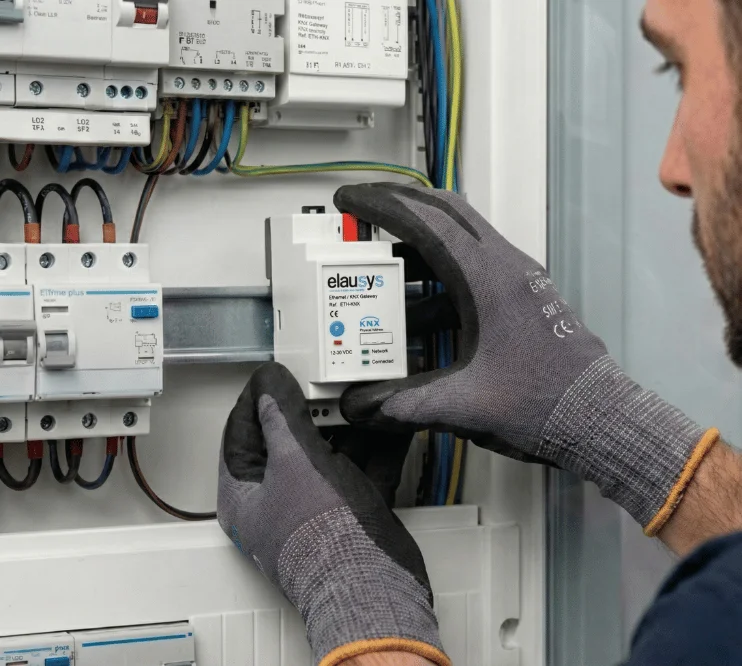

Συνδέστε το Ethernet και την τροφοδοσία 12–30 VDC. Ορίστε τη διεύθυνση, τη θύρα και το Unit ID του μετατροπέα στη web διεπαφή της πύλης.
Επιλέξτε το μοντέλο και το διάστημα ανανέωσης, αναθέστε διευθύνσεις ομάδας και, στη συνέχεια, συγκρίνετε τις ενδείξεις με τον μετατροπέα πριν ενεργοποιήσετε τη λογική σας.
Χρησιμοποιήστε συμβατή πύλη INV-KNX. Διαβάζει την τοπική διεπαφή Modbus TCP και δημοσιεύει μετρήσεις ως αντικείμενα KNX. Ενεργοποιήστε το Modbus, προετοιμάστε το δίκτυο και αντιστοιχίστε διευθύνσεις ομάδας στο ETS. Δεν απαιτείται διακομιστής HyperVisu.
Η σειρά καλύπτει υποστηριζόμενα μοντέλα Fronius, SMA, Huawei, SolarEdge, Sungrow, Kostal, GoodWe και Sigenergy. Ελέγξτε μοντέλο, υλικολογισμικό και μονάδα επικοινωνίας στην τεκμηρίωση. Οι σειρές Sungrow SG και SH χρησιμοποιούν διαφορετικές εκδόσεις πύλης. Μπορούν επίσης να ενσωματωθούν αντιστροφείς άλλων κατασκευαστών συμβατοί με Modbus TCP. Επικοινωνήστε μαζί μας για τον αντιστροφέα σας. Επικοινωνία
Ναι, εφόσον συμβατός μετρητής δικτύου ή ξεχωριστός μετρητής KNX παρέχει την εξαγόμενη ισχύ. Η λογική εφαρμόζει όρια και καθυστερήσεις για ενεργοποίηση συμβατών φορτίων. Οι μετρήσεις είναι περιοδικές· ο φορτιστής ρυθμίζει το ρεύμα. Η παραγωγή μόνη της δεν δείχνει το πλεόνασμα. Πίνακες ενεργειακών δεδομένων KNX.
Διαβάζει μετρήσεις και τις δημοσιεύει στο KNX. Δεν αλλάζει ρυθμίσεις μετατροπέα ούτε στέλνει εντολές φόρτισης ή εκφόρτισης μπαταρίας. Η λογική της μπορεί να ελέγχει εξοπλισμό KNX μέσω κατάλληλου ενεργοποιητή ή διεπαφής.
Η INV-KNX περιλαμβάνει αντιστοίχιση καταχωρητών για υποστηριζόμενους μετατροπείς, μειώνοντας τη χειροκίνητη διαμόρφωση. Η προετοιμασία του μετατροπέα παραμένει απαραίτητη. Για άλλο συμβατό εξοπλισμό Modbus TCP, η HyperVisu KNX Bridge αντιστοιχίζει μετρήσεις και εντολές σε διευθύνσεις KNX. Ανακαλύψτε το KNX Bridge.
Όχι. Εξαρτώνται από πύλη, μετατροπέα, μπαταρία και μετρητή. Η INV-KNX-SU παρέχει παραγωγή Sungrow SG χωρίς αντικείμενα μπαταρίας ή δικτύου· η INV-KNX-SUH υποστηρίζει τις διαθέσιμες μετρήσεις των υβριδικών SH. Ελέγξτε τη λίστα αντικειμένων πριν σχεδιάσετε τη λογική.
Στείλτε μας το μοντέλο και τις μετρήσεις που χρειάζεται το έργο KNX σας.
