Πώς να ενσωματώσετε συναγερμούς Jablotron με το KNX (Οδηγός JA-KNX)

Εισαγωγή

Σε πολλά έργα, ένας πίνακας Jablotron 100 και μια εγκατάσταση KNX συνυπάρχουν στο ίδιο κτίριο αλλά λειτουργούν σε δύο εντελώς απομονωμένους κόσμους: ο συναγερμός προστατεύει τον χώρο, ο δίαυλος KNX ελέγχει τον φωτισμό, τα ρολά και το HVAC, και κανένα σύστημα δεν γνωρίζει τι κάνει το άλλο. Οι ανιχνευτές κίνησης δεν ενεργοποιούν τίποτα στο KNX. Η όπλιση του συστήματος δεν θέτει το κτίριο σε νυχτερινή λειτουργία. Ένας συναγερμός πυρκαγιάς δεν ανοίγει τα ρολά κατά μήκος της διαδρομής διαφυγής. Το JA-KNX Gateway της Elausys γεφυρώνει αυτό το χάσμα — επιτρέπει στον πίνακα Jablotron και στον δίαυλο KNX να ανταλλάσσουν καταστάσεις ζωνών, περιοχών και λογικά σήματα σε πραγματικό χρόνο, μέσω μιας πλήρως τοπικής σύνδεσης RS485.

---

Τι είναι ένα KNX Alarm Gateway — και γιατί είναι απαραίτητο;

Ένα KNX alarm gateway είναι μια διεπαφή υλικού (hardware interface) που συνδέει ένα επαγγελματικό σύστημα συναγερμού με τον δίαυλο KNX, επιτρέποντας αμφίδρομη επικοινωνία σε πραγματικό χρόνο μεταξύ των συμβάντων ασφαλείας και των λειτουργιών αυτοματισμού κτιρίου.

Στην πράξη, αυτό σημαίνει ότι η εγκατάσταση KNX μπορεί να αντιδρά σε συμβάντα συναγερμού — και το σύστημα συναγερμού μπορεί να ελέγχεται από οποιοδήποτε KNX visualization, οθόνη αφής ή μπουτόν.

Γιατί είναι σημαντικό για τους εγκαταστάτες;

Χωρίς gateway, τα συστήματα συναγερμού και το KNX λειτουργούν ως δύο ανεξάρτητες νησίδες. Ο συναγερμός ανιχνεύει παραβίαση, αλλά το κτίριο δεν ανταποκρίνεται. Ο πελάτης οπλίζει το σύστημα τη νύχτα, αλλά ο φωτισμός και τα ρολά δεν προσαρμόζονται. Ένα KNX alarm gateway εξαλείφει αυτή την αποσύνδεση. Μετατρέπει τα παθητικά συμβάντα συναγερμού σε ενεργά ερεθίσματα αυτοματισμού κτιρίου — και επιτρέπει στους τελικούς χρήστες να διαχειρίζονται τα πάντα από μία ενιαία διεπαφή.

Βασικοί όροι:

• Αμφίδρομη επικοινωνία (Bidirectional communication) — το gateway διαβάζει την κατάσταση από το σύστημα συναγερμού και ταυτόχρονα του αποστέλλει εντολές
• Κατάσταση ζώνης (Zone status) — η κατάσταση μεμονωμένων αισθητήρων συναγερμού (ανιχνευτές κίνησης, μαγνητικές επαφές πορτών/παραθύρων κ.λπ.) αντιστοιχισμένη σε αντικείμενα επικοινωνίας KNX
• Έλεγχος περιοχής (Area control) — η δυνατότητα όπλισης, μερικής όπλισης (stay/night mode) ή αφόπλισης υποσυστημάτων συναγερμού απευθείας από το KNX
• PG (Programmable Gate) — η αμφίδρομη λογική είσοδος/έξοδος της Jablotron, παραμετροποιήσιμη εντός του πίνακα συναγερμού και διαθέσιμη στο KNX τόσο ως αντικείμενο ελέγχου όσο και ως αντικείμενο κατάστασης
• Ανάκληση σκηνής (Scene recall) — αυτόματη ενεργοποίηση προκαθορισμένων σκηνών KNX κατά την αλλαγή κατάστασης του συναγερμού (π.χ. η όπλιση ενεργοποιεί μια σκηνή "Νύχτα")
• Δίαυλος RS485 — το ενσύρματο σειριακό πρωτόκολλο που χρησιμοποιείται μεταξύ της μονάδας Jablotron JA-121T και του JA-KNX gateway, διασφαλίζοντας πλήρως τοπική επικοινωνία χωρίς εξάρτηση από cloud

---

Το Jablotron συναντά το KNX: Τι προσφέρει το JA-KNX Gateway στα έργα σας

Γιατί Jablotron;

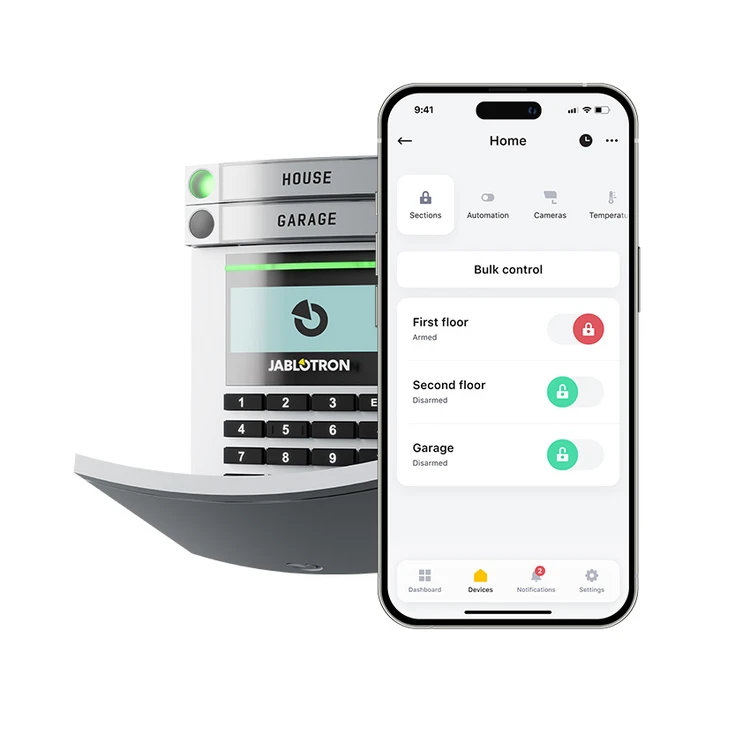

Το Jablotron 100 είναι μία από τις πιο ευρέως εγκατεστημένες επαγγελματικές πλατφόρμες συναγερμού στην Ευρώπη, γνωστή για την υβριδική ενσύρματη/ασύρματη αρχιτεκτονική της, την αξιόπιστη σειρά πινάκων και την απλότητα της εφαρμογής MyJABLOTRON. Αποτελεί συχνή επιλογή σε οικιακά, εμπορικά και μικρά τριτογενή έργα — πολλά από τα οποία βασίζονται ήδη στο KNX για φωτισμό, σκίαση και HVAC.

Μέχρι σήμερα, οι εγκαταστάτες που εργάζονταν ταυτόχρονα με Jablotron και KNX δεν διέθεταν εγγενή τρόπο διασύνδεσης των δύο συστημάτων. Η ασφάλεια λειτουργούσε απομονωμένη — ξεχωριστός πίνακας, ξεχωριστή λογική, μηδενική αλληλεπίδραση με το υπόλοιπο κτίριο.

Τι παρέχει το JA-KNX Gateway

Το Elausys JA-KNX Gateway παρέχει ένα πλήρες επίπεδο ενσωμάτωσης μεταξύ των πινάκων Jablotron 100 και του διαύλου KNX, μέσω τοπικής σειριακής σύνδεσης RS485 στη μονάδα επικοινωνίας Jablotron JA-121T:

• Έως 96 καταστάσεις ζωνών αντιστοιχισμένες σε μεμονωμένα αντικείμενα επικοινωνίας KNX — παρακολουθήστε κάθε αισθητήρα Jablotron (ανιχνευτές κίνησης, μαγνητικές επαφές, ανιχνευτές θραύσης κρυστάλλων, ανιχνευτές καπνού κ.λπ.) απευθείας στον δίαυλο KNX, σε πραγματικό χρόνο. Η παράμετρος Zones offset σάς επιτρέπει να επιλέξετε είτε τις ζώνες 1–96 είτε τις ζώνες 97–192 του πίνακα συναγερμού.
• Έως 32 αμφίδρομα PG (Programmable Gates) — κάθε PG μπορεί να διαβαστεί ως κατάσταση KNX και να εγγραφεί από το KNX, λειτουργώντας ως κοινό επίπεδο εισόδων/εξόδων μεταξύ του συναγερμού και του κτιρίου. Τα PG μπορούν να ενεργοποιηθούν από συμβάντα συναγερμού, ενέργειες της εφαρμογής ή εντολές KNX.
• Έλεγχος έως 4 περιοχών (Areas) — όπλιση, μερική όπλιση (stay mode) και αφόπλιση υποσυστημάτων Jablotron από οποιοδήποτε KNX visualization, οθόνη αφής ή διακόπτη τοίχου
• 9 ανατροφοδοτήσεις κατάστασης KNX ανά περιοχή — αφόπλισε, καθυστέρηση εισόδου, καθυστέρηση εξόδου, όπλιση, μερική όπλιση, συναγερμός πυρκαγιάς, σειρήνα ON, συναγερμός πανικού, συναγερμός διάρρηξης
• Αυτόματη ανάκληση σκηνής KNX — αντιστοίχιση μιας σκηνής KNX (0–64) σε κάθε κατάσταση περιοχής, η οποία ανακαλείται αυτόματα όταν αλλάζει η κατάσταση
• Πλήρως τοπική επικοινωνία — όλα τα συμβάντα και οι εντολές διέρχονται από την ενσύρματη σύνδεση RS485. Δεν απαιτείται σύνδεση στο internet ή λογαριασμός cloud Jablotron για τη λειτουργία του gateway

---

Πρακτική υλοποίηση: Πώς να ρυθμίσετε το JA-KNX Gateway

Διαδικασία ενσωμάτωσης βήμα προς βήμα

Βήμα 1 — Εγκατάσταση υλικού

Το JA-KNX Gateway μπορεί να εγκατασταθεί με δύο τρόπους: απευθείας μέσα στον πίνακα ελέγχου Jablotron χρησιμοποιώντας την ενσωματωμένη οπή στήριξης, ή σε εξωτερική ράγα DIN χρησιμοποιώντας το προαιρετικό κέλυφος ράγας DIN. Συνδέστε τον δίαυλο KNX στην ειδική αποσπώμενη κλέμα, την τροφοδοσία 12VDC (από τον πίνακα Jablotron ή από εξωτερικό τροφοδοτικό) και τον δίαυλο RS485 (D+/D−) στη μονάδα JA-121T. Η τερματική αντίσταση RS485 είναι ενσωματωμένη στο JA-KNX, επομένως δεν απαιτείται πρόσθετη καλωδίωση.

Βήμα 2 — Παραμετροποίηση του JA-121T για επικοινωνία RS485

Από την πλευρά της Jablotron, ο πίνακας πρέπει να είναι εξοπλισμένος με τη μονάδα επικοινωνίας RS485 JA-121T. Ρυθμίστε το JA-121T στα 9600 baud ώστε να μπορεί να ανταλλάσσει τηλεγραφήματα με το gateway JA-KNX. Όλη η επικοινωνία μεταξύ των δύο συσκευών είναι ενσύρματη και τοπική — χωρίς cloud, χωρίς Ethernet.

Βήμα 3 — Δημιουργία αποκλειστικού κωδικού χρήστη για τον έλεγχο περιοχών KNX

Οι εντολές ελέγχου περιοχών (όπλιση, μερική όπλιση, αφόπλιση) που αποστέλλονται από το KNX πρέπει να πιστοποιούνται μέσω ενός έγκυρου κωδικού χρήστη (user code) Jablotron. Δημιουργήστε έναν αποκλειστικό χρήστη (ή χρησιμοποιήστε έναν υπάρχοντα) με τα κατάλληλα δικαιώματα πρόσβασης στις περιοχές και σημειώστε τον κωδικό του — συνήθως στη μορφή πρόθεμα*PIN (π.χ. 1*1234). Υποστηρίζονται κωδικοί από 4 έως 6 ψηφία.

Σημείωση: Εάν χρειάζεστε μόνο παρακολούθηση ζωνών, κατάσταση PG και ανατροφοδότηση κατάστασης περιοχών (μονόδρομη επικοινωνία), δεν απαιτείται κωδικός χρήστη.

Βήμα 4 — Παραμετροποίηση στο ETS

Εισαγάγετε το JA-KNX Gateway στο έργο ETS σας. Ρυθμίστε τις παραμέτρους:

• Ορίστε εάν θα χρησιμοποιηθεί έλεγχος PG (PG control) ή/και κατάσταση PG (PG status), και επιλέξτε τον αριθμό των PG (16 ή 32)
• Ορίστε τον αριθμό των ζωνών (16, 32, 48, 64, 72 ή 96) και το offset ζωνών (0 για τις ζώνες 1–96, ή 96 για τις ζώνες 97–192)
• Ορίστε τον αριθμό των περιοχών (1 έως 4) και την αντιστοίχιση περιοχών (π.χ. ανακατεύθυνση της περιοχής KNX 1 στην περιοχή 5 του συστήματος συναγερμού, εάν απαιτείται)
• Εισαγάγετε τον κωδικό χρήστη και το μήκος του κωδικού χρήστη για τον έλεγχο περιοχών
• Επιλέξτε τη συμπεριφορά Αποστολής κατάστασης περιοχής (ON, OFF ή και στα δύο μέτωπα μεταβολής)
• Επιλέξτε τη συμπεριφορά εκκίνησης των PG και των Ζωνών (Switch OFF, Switch ON ή Memory)
• Αντιστοιχίστε αριθμούς σκηνών KNX (0–64) σε κάθε κατάσταση περιοχής (αφόπλιση, είσοδος, έξοδος, όπλιση, μερική όπλιση, φωτιά, σειρήνα, πανικός, διάρρηξη)
• Συνδέστε τα αντικείμενα ομάδας ζωνών, PG και περιοχών με τις ομάδες visualization, φωτισμού, ρολών ή HVAC του KNX

Βήμα 5 — Έλεγχος και θέση σε λειτουργία

Ελέγξτε το LED RX/TX στο gateway: αναβοσβήνει κάθε φορά που αποστέλλεται ή λαμβάνεται ένα τηλεγράφημα RS485, επιβεβαιώνοντας την ενεργή επικοινωνία με το JA-121T. Διαβάστε το αντικείμενο ομάδας Firmware (αποστέλλεται αυτόματα κατά την εκκίνηση) για να επιβεβαιώσετε ότι η εφαρμογή έχει φορτωθεί — θα πρέπει να δείτε μια συμβολοσειρά όπως JA-KNX Rx.xx. Δοκιμάστε ενεργοποιήσεις ζωνών, ενέργειες PG και εντολές περιοχών από το KNX visualization για να επαληθεύσετε την αμφίδρομη λειτουργία.

Κατανόηση της συμπεριφοράς σε κατάσταση Service Mode

Όταν ένας χρήστης είναι συνδεδεμένος σε λειτουργία συντήρησης (service mode) στο σύστημα συναγερμού Jablotron, η διεπαφή RS485 και KNX του JA-121T απενεργοποιείται. Αυτό γίνεται βάσει σχεδιασμού — η Jablotron κλειδώνει την εξωτερική κίνηση του διαύλου κατά τη διάρκεια του προγραμματισμού. Μην ανησυχήσετε εάν τα αντικείμενα κατάστασης KNX παγώσουν ενώ ένας τεχνικός αναδιαμορφώνει τον πίνακα: η επικοινωνία επανέρχεται αυτόματα μόλις τερματιστεί η λειτουργία service mode.

Πραγματικά σενάρια εφαρμογής

• Ενεργοποίηση νυχτερινής λειτουργίας: Ο χρήστης οπλίζει το σύστημα πριν κοιμηθεί → το gateway στέλνει την κατάσταση όπλισης στο KNX → ανακαλείται αυτόματα μια σκηνή "Νύχτα": όλα τα φώτα σβήνουν, τα ρολά κλείνουν, η θέρμανση μεταβαίνει σε οικονομική λειτουργία και ενεργοποιείται η προσομοίωση παρουσίας σε επιλεγμένα δωμάτια. Ολόκληρο το κτίριο τίθεται σε κατάσταση ασφαλείας με μία μόνο ενέργεια στο πληκτρολόγιο, στην εφαρμογή MyJABLOTRON ή σε οποιοδήποτε πληκτρολόγιο KNX.
• Απόκριση σε διάρρηξη: Ανιχνεύεται διάρρηξη στην Περιοχή 1 → το gateway στέλνει την κατάσταση συναγερμού διάρρηξης στο KNX → ενεργοποιείται αυτόματα μια προκαθορισμένη σκηνή έκτακτης ανάγκης: ανάβει ο φωτισμός διαφυγής, φωτίζεται ο εξωτερικός περιμετρικός χώρος και ανοίγουν τα ρολά για ορατότητα. Το κτίριο δεν ηχεί απλώς μια σειρήνα — αντιδρά ενεργά για την προστασία προσώπων και περιουσίας.
• Συντονισμός πυρανίχνευσης: Ενεργοποιείται συναγερμός πυρκαγιάς στην Περιοχή 2 → το gateway στέλνει την κατάσταση συναγερμού πυρκαγιάς στο KNX → ανακαλείται άμεσα η αντιστοιχισμένη σκηνή: ανοίγουν όλα τα ρολά για να ελευθερωθούν οι έξοδοι διαφυγής, ανάβει ο φωτισμός ασφαλείας στην πληγείσα ζώνη και διακόπτεται ο εξαερισμός για να αποτραπεί η εξάπλωση καπνού. Ένα μόνο συμβάν συναγερμού ενορχηστρώνει την πλήρη απόκριση του κτιρίου — χωρίς χειροκίνητη παρέμβαση.

Συνήθη σφάλματα προς αποφυγή

1. Εσφαλμένη τροφοδοσία της πλευράς RS485 — η πλευρά RS485 τόσο του JA-121T όσο και του JA-KNX πρέπει να μοιράζεται την ίδια εξωτερική τροφοδοσία 12VDC (συνήθως από την τροφοδοσία του ίδιου του πίνακα Jablotron ή από κοινό εξωτερικό τροφοδοτικό). Η τροφοδοσία για την πλευρά RS485 δεν παρέχεται από την ίδια τη μονάδα JA-KNX. Η χρήση δύο ανεξάρτητων πηγών τροφοδοσίας ή η προσδοκία ότι το gateway θα τροφοδοτήσει το JA-121T οδηγεί σε ασταθή επικοινωνία ή σε πλήρως ανενεργό LED RX/TX.
2. Παράλειψη κωδικού χρήστη ή χρήση λάθος μορφής — ο έλεγχος περιοχών θα αποτύχει σιωπηρά χωρίς έγκυρο κωδικό χρήστη στη σωστή μορφή πρόθεμα*PIN και με το αντίστοιχο μήκος κωδικού.
3. Παράλειψη αντιστοίχισης σκηνών — το gateway υποστηρίζει αυτόματη ανάκληση σκηνών, αλλά οι σκηνές είναι προεπιλεγμένες στο 0 (απενεργοποιημένες). Πρέπει να τις ρυθμίσετε χειροκίνητα στο ETS για κάθε κατάσταση περιοχής που θέλετε να αυτοματοποιήσετε.
4. Εσφαλμένη ερμηνεία του service mode ως βλάβης — όταν ο πίνακας συναγερμού βρίσκεται σε κατάσταση service mode, το JA-121T απενεργοποιεί την εξωτερική κίνηση του διαύλου. Το gateway θα φαίνεται ανενεργό μέχρι να ολοκληρωθεί η λειτουργία service. Αυτή είναι η κανονική συμπεριφορά του Jablotron.
5. Υπέρβαση της χωρητικότητας του gateway — ένα μόνο gateway καλύπτει έως 96 ζώνες, 32 PG και 4 περιοχές. Χρησιμοποιήστε την παράμετρο Zones offset για να διευθυνσιοδοτήσετε τις ζώνες 97–192 εάν το απαιτεί η εγκατάστασή σας.
6. Προσπάθεια χρήσης εικονικών εισόδων (Virtual inputs) ή κατάστασης τροφοδοτικού (Power supply status) — αυτές οι παράμετροι εμφανίζονται στην ενοποιημένη εφαρμογή ETS αλλά δεν υποστηρίζονται από την παραλλαγή Jablotron. Αφήστε τις στη ρύθμιση Not used.

---

Συμπέρασμα & Επόμενα Βήματα

Το JA-KNX Gateway ανοίγει τον δρόμο για πλήρως ολοκληρωμένη ασφάλεια και κτιριακό αυτοματισμό σε κάθε έργο που χρησιμοποιεί συστήματα συναγερμού Jablotron 100. Γεφυρώνοντας την παρακολούθηση ζωνών, τον αμφίδρομο έλεγχο PG, την όπλιση περιοχών και τον αυτοματισμό βάσει αισθητήρων στην εγκατάσταση KNX, οι εγκαταστάτες μπορούν να παραδώσουν εξυπνότερα κτίρια — και να προσφέρουν στους πελάτες τους μια ενιαία εμπειρία ελέγχου για ασφάλεια, φωτισμό, σκίαση και HVAC.
