KNX Πύλη για Inverters Kostal
KNX πύλη για τους μετατροπείς Kostal Plenticore και Piko IQ που επιτρέπει την παρακολούθηση της παραγωγής ηλιακής ενέργειας σε πραγματικό χρόνο μέσω KNX. Μεταφέρει λεπτομερή δεδομένα AC/DC ισχύος και ενέργειας μέσω Modbus TCP μέσω Ethernet για έξυπνη διαχείριση ενέργειας και ενσωμάτωσης αυτοματισμού κτιρίων.
Επισκόπηση

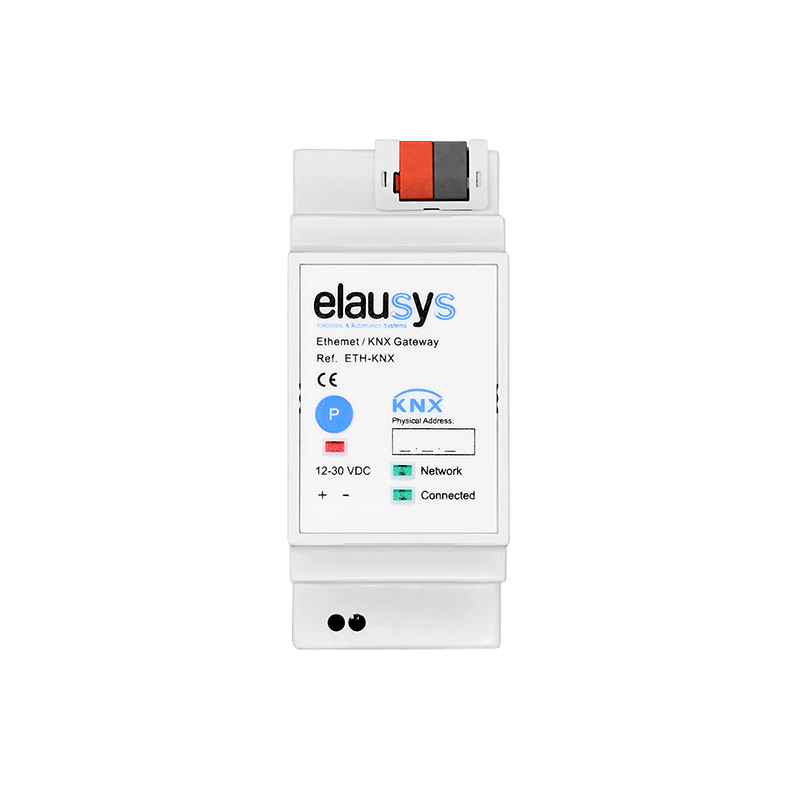

Η INV-KNX-KO είναι μια επαγγελματική KNX πύλη σχεδιασμένη για την απρόσκοπτη ενσωμάτωση των ηλιακών μετατροπέων Kostal σε εγκαταστάσεις αυτοματισμού κτιρίων KNX. Αυτή η διεπαφή επιτρέπει τη μεταφορά δεδομένων όλων των σχετικών μετατροπέων σε πραγματικό χρόνο στο λεωφορείο KNX μέσω Modbus TCP μέσω Ethernet, επιτρέποντας στους ενσωματωτές να εφαρμόσουν έξυπνη διαχείριση ενέργειας, βελτιστοποίηση κατανάλωσης και αυτοματοποιημένες αντιδράσεις κτιρίων με βάση την παραγωγή ηλιακής ενέργειας.
Τεχνικές Δυνατότητες
Η πύλη επικοινωνεί με τους μετατροπείς Kostal χρησιμοποιώντας τη διεπαφή SunSpec Modbus μέσω Ethernet (RJ45). Οι συμβατές σειρές μετατροπέων περιλαμβάνουν τους Kostal Plenticore και Piko IQ. Τα δεδομένα ανακτώνται με ρυθμό ανανέωσης που μπορεί να ρυθμιστεί (1-255 λεπτά) και μεταδίδονται στο λεωφορείο KNX μέσω ειδικών ομαδικών αντικειμένων. Η συσκευή υποστηρίζει τόσο μονοφασικές όσο και τριφασικές διαμορφώσεις δικτύου AC.
Αντικείμενα Επικοινωνίας Μετατροπέα
Τα παρακάτω ομαδικά αντικείμενα KNX είναι διαθέσιμα για την παρακολούθηση των δεδομένων του μετατροπέα Kostal:
| GO | Όνομα | Περιγραφή |
|---|---|---|
| 3 | AC Ρεύμα | Συνολική τιμή AC Ρεύματος |
| 4 | AC Ρεύμα A | AC Ρεύμα φάσης A |
| 5 | AC Ρεύμα B | AC Ρεύμα φάσης B |
| 6 | AC Ρεύμα C | AC Ρεύμα φάσης C |
| 7 | AC Τάση | Συνολική Τάση AC |
| 11 | AC Τάση AN | AC Τάση φάσης AN |
| 12 | AC Τάση BN | AC Τάση φάσης BN |
| 13 | AC Τάση CN | AC Τάση φάσης CN |
| 16 | Τάση PV1 | Τάση της σειράς PV 1 |
| 17 | Ρεύμα PV1 | Ρεύμα της σειράς PV 1 |
| 18 | Τάση PV2 | Τάση της σειράς PV 2 |
| 19 | Ρεύμα PV2 | Ρεύμα της σειράς PV 2 |
| 20 | Τάση PV3 | Τάση της σειράς PV 3 |
| 21 | Ρεύμα PV3 | Ρεύμα της σειράς PV 3 |
| 24 | Ικανότητα AC | Έξοδος Ικανότητας AC |
| 25 | Ικανότητα DC | Ικανότητα DC |
| 26 | Συχνότητα AC | Συχνότητα AC |
| 27 | AC VA | Φαίνεται ισχύς AC |
| 28 | AC VAR | Αντίστροφη ισχύς AC |
| 29 | AC PF | Συντελεστής ισχύος |
| 30 | Ενέργεια AC | Συνολική Ενέργεια AC |
| 32 | Μόνωση | Αντίσταση μόνωσης |
| 33 | Θερμοκρασία | Θερμοκρασία ντουλαπιού |
| 40 | Ημερήσια Απόδοση Ενέργειας | Ημερήσια παραγωγή ενέργειας |
| 42 | Ικανότητα Μπαταρίας 1 | Ικανότητα φόρτισης/εκφόρτισης μπαταρίας |
| 43 | SOC Μπαταρίας 1 | Κατάσταση φόρτισης μπαταρίας (%) |
| 46 | Συνολική Χρέωση Μπαταρίας 1 | Συσσωρευμένη ενέργεια φόρτισης μπαταρίας |
| 47 | Συνολική Εκφόρτιση Μπαταρίας 1 | Συσσωρευμένη ενέργεια εκφόρτισης μπαταρίας |
| 55 | Μετρητής Ικανότητας | Ικανότητα δικτύου (>0: εισαγωγή, <0: εξαγωγή) |
Η πύλη περιλαμβάνει ένα ενσωματωμένο λογισμικό KNX που υποστηρίζει έως 64 ρυθμιζόμενες λογικές λειτουργίες, συμπεριλαμβανομένων λογικών πυλών με 8 εισόδους, ακολουθίες 4 βημάτων, ενεργοποιήσεις με εβδομαδιαία ημερολόγια και μαθηματικές λειτουργίες για προηγμένους υπολογισμούς ενέργειας.
Εγκατάσταση και Ρύθμιση
Η συμπαγής μονάδα 2 SU DIN-rail απαιτεί εξωτερική τροφοδοσία 12-30VDC που συνδέεται μέσω βιδωτού τερματικού. Η σύνδεση Ethernet στο δίκτυο του μετατροπέα χρησιμοποιεί έναν τυπικό συνδετήρα RJ45. Το λεωφορείο KNX συνδέεται μέσω ενός αποσπώμενου μικρού τερματικού με σύνδεση push-wire για καλώδιο στερεού αγωγού 0.6-0.8mm.
Η διαμόρφωση δικτύου πραγματοποιείται μέσω της ενσωματωμένης διεπαφής ιστού. Η πύλη συνδέεται με τον μετατροπέα Kostal μέσω του τοπικού δικτύου Ethernet χρησιμοποιώντας το πρωτόκολλο Modbus TCP. Η διαμόρφωση ETS περιλαμβάνει επιλογή τύπου δικτύου AC (μονοφασικό/τριφασικό), αριθμό κυκλωμάτων PV (1-3), ρυθμό ανανέωσης, επιλογές παρακολούθησης μπαταρίας και ρυθμίσεις ενσωμάτωσης μετρητή ισχύος. Η παράμετρος μοντέλου μετατροπέα πρέπει να ρυθμιστεί σε 5 για τους μετατροπείς Kostal. Η δωρεάν έκδοση ETS Demo υποστηρίζεται πλήρως.
Εφαρμογές
Οι οικιακές ηλιακές εγκαταστάσεις επωφελούνται από την παρακολούθηση παραγωγής σε πραγματικό χρόνο που εμφανίζεται σε πίνακες οπτικοποίησης KNX. Σενάρια αυτοματισμού μπορούν να ενεργοποιήσουν την ενεργοποίηση φορτίου (φόρτιση EV, θέρμανση νερού, αντλίες πισίνας) όταν η ηλιακή παραγωγή υπερβαίνει τα όρια κατανάλωσης. Η παρακολούθηση της κατάστασης φόρτισης της μπαταρίας επιτρέπει την έξυπνη διαχείριση εφεδρικής ενέργειας με τα υβριδικά συστήματα Kostal.
Τα εμπορικά κτίρια αξιοποιούν την πύλη για πίνακες διαχείρισης ενέργειας που δείχνουν τη συμβολή ηλιακής ενέργειας σε πραγματικό χρόνο, την ισορροπία εισαγωγής/εξαγωγής δικτύου και μετρικές αποδοτικότητας. Η ενσωμάτωσή της με τον έλεγχο HVAC KNX επιτρέπει τη βελτιστοποίηση της θερμικής αποθήκευσης κατά την κορυφαία παραγωγή ηλιακής ενέργειας.
Σενάρια βελτιστοποίησης αυτοκατανάλωσης χρησιμοποιούν δεδομένα ισχύος AC και μετρητή ισχύος για να κατευθύνουν αυτόματα την πλεονάζουσα ηλιακή ενέργεια σε ελεγχόμενα φορτία πριν από την εξαγωγή στο δίκτυο, μεγιστοποιώντας την κατανάλωση στον τόπο και μειώνοντας το κόστος ηλεκτρικής ενέργειας.
Συμβατότητα και Ενσωμάτωση
Η INV-KNX-KO είναι συμβατή με τους μετατροπείς Kostal που υποστηρίζουν τη διεπαφή SunSpec Modbus, συμπεριλαμβανομένων των σειρών Plenticore και Piko IQ. Η πύλη ενσωματώνεται με οποιαδήποτε εγκατάσταση KNX TP και είναι πλήρως ρυθμιζόμενη χρησιμοποιώντας τα ETS5 ή ETS6, συμπεριλαμβανομένης της δωρεάν έκδοσης ETS Demo.
Η συσκευή παρέχει γαλβανική απομόνωση μεταξύ του λεωφορείου KNX και της ηλεκτρονικής κυκλώματος Ethernet/μετατροπέα. Οι ενημερώσεις υλικολογισμικού είναι διαθέσιμες μέσω της ενσωματωμένης διεπαφής ιστού. Η πύλη ακολουθεί την ενοποιημένη αρχιτεκτονική πύλης μετατροπέα Elausys, εξασφαλίζοντας συνεπείς πρότυπες ενσωματώσεις με διακομιστές οπτικοποίησης HyperVisu και άλλα στοιχεία συστήματος KNX.
