Intégrer AJAX avec Control4, Homey et Loxone (Modbus)

Connectez votre alarme AJAX à votre domotique pour qu'un état armé lance un scénario d'absence, qu'une alarme déclenche une réponse programmée et que votre interface de commande puisse envoyer des ordres d'armement, de désarmement ou de mode nuit. La passerelle AJAX-MBTCP d'ELAUSYS assure la liaison matérielle via Modbus TCP pour Loxone, Control4, Homey, Node-RED et d'autres plateformes compatibles.

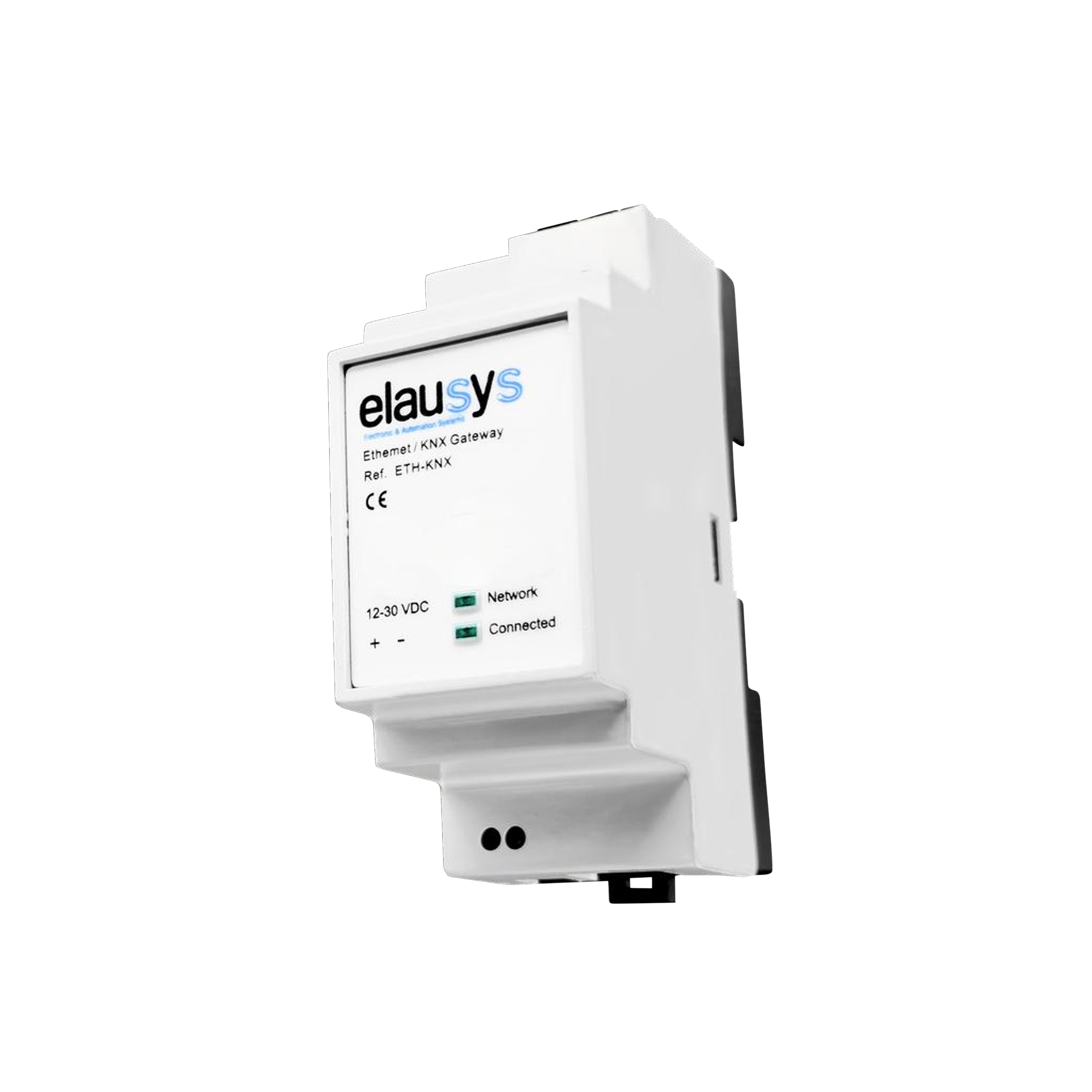

AJAX-MBTCP en un coup d'œil

Passerelle matérielle : Consultez la page produit pour connaître les prix actuels, la disponibilité et les modalités de livraison.
Intégration d'alarme : jusqu'à 4 zones/groupes, 96 bobines d'événements de détecteurs, retours d'état de zone et de défaut d'alimentation.
Surveillance locale des états ; contrôle via le cloud : les événements d'alarme sont transmis sur le réseau local. Les commandes d'armement, de désarmement et de mode nuit nécessitent un accès Internet et la connexion cloud AJAX.
Aucun abonnement supplémentaire pour la passerelle. Votre plateforme domotique peut nécessiter son propre pilote ou application.
Garantie satisfait ou remboursé de 30 jours et garantie de 2 ans : voir les conditions applicables sur la boutique.

Voir les tarifs de l'AJAX-MBTCP et commander

Vous souhaitez vérifier l'adéquation avec votre installation ? Consultez ELAUSYS pour vérifier la compatibilité avec votre modèle de centrale AJAX, votre plateforme domotique et l'usage prévu.

Cette passerelle est-elle adaptée à votre projet ?

Adaptée pour : afficher les états armé/désarmé dans votre interface domotique, déclencher des scénarios d'absence ou de nuit sur changement d'état d'alarme, réagir aux événements d'alarme ou envoyer des commandes de contrôle de zones.

Pour la gestion quotidienne de l'éclairage par détection de mouvement : les détecteurs AJAX ne transmettent pas d'activité continue lorsque le système est désarmé. Les périphériques configurés en « Toujours actif » transmettent les événements, mais déclenchent également l'alarme lorsqu'ils sont désarmés. Ce paramètre n'est pas conçu pour remplacer un détecteur de présence standard.

Avant de commander, vérifiez que vous disposez de :

Une centrale AJAX avec port Ethernet et prise en charge de la transmission locale des événements SIA.
Une plateforme domotique ou un pilote prenant en charge les fonctions Modbus TCP Read Coils (0x01) et, si le contrôle est requis, Write Single Coil (0x05).
Une alimentation 12–30 VDC, une connexion Ethernet et un espace de 2 modules (TE) sur rail DIN.
L'accès pour configurer la centrale AJAX et votre plateforme domotique.
Un accès Internet et l'invitation de société de sécurité décrite ci-dessous si vous avez besoin du contrôle d'armement/désarmement.

Pour une installation avec télésurveillance professionnelle, confirmez les modalités de transmission avec votre prestataire de télésurveillance avant de modifier sa configuration. Consultez la FAQ sur la télésurveillance ci-dessous.

Qu'est-ce qu'une passerelle d'alarme Modbus TCP ?

Une passerelle d'alarme Modbus TCP est une interface matérielle qui connecte une centrale d'alarme professionnelle au protocole Modbus TCP, rendant les états d'alarme accessibles sous forme de registres lisibles et acceptant les commandes de contrôle provenant de tout maître Modbus TCP sur le réseau.

Concrètement, cela signifie que votre plateforme domotique — qu'il s'agisse d'un Miniserver Loxone, d'un contrôleur Control4, d'une box Homey, d'une instance Node-RED, d'un automate ou d'une GTB — peut lire les événements d'alarme en temps réel et envoyer des commandes d'armement et de désarmement à la centrale d'alarme.

Quel intérêt pour les intégrateurs ?

Sans passerelle, les systèmes d'alarme AJAX et les plateformes domotiques fonctionnent de manière isolée. L'alarme détecte une intrusion, mais le bâtiment ne réagit pas. Le client arme le système pour la nuit, mais l'éclairage et les volets ne s'adaptent pas.

Une passerelle d'alarme Modbus TCP comble ce fossé. Elle associe les états d'alarme AJAX à des bobines Modbus standard que toute plateforme domotique peut lire et exploiter.

Termes clés à retenir :

Modbus TCP — protocole de communication standard utilisé par les systèmes de gestion technique du bâtiment, automates, plateformes SCADA et contrôleurs domotiques pour échanger des données sur Ethernet
Bobines (Coils) — registres Modbus d'un bit utilisés par la passerelle pour représenter les états d'alarme (lecture seule) et les commandes de contrôle (lecture/écriture)
Communication bidirectionnelle — la passerelle expose les états d'alarme sous forme de bobines lisibles et accepte les commandes d'armement/désarmement via des bobines inscriptibles
État de zone — état des différents capteurs d'alarme (détecteurs de mouvement, contacts d'ouverture, etc.) mappés sur des bobines Modbus dédiées
Contrôle de zone — possibilité d'armer, d'armer partiellement (mode nuit) ou de désarmer des partitions d'alarme en écrivant sur des bobines de commande
Protocole SIA — protocole de communication d'alarme standard utilisé par AJAX pour transmettre les événements à la passerelle sur le réseau local

AJAX et Modbus TCP

Pourquoi AJAX — et pourquoi Modbus TCP ?

AJAX Systems est devenu l'une des plateformes d'alarme professionnelles les plus répandues en Europe. Reconnue pour la fiabilité de son réseau sans fil, son design soigné et son application intuitive, la solution AJAX est fréquemment prescrite sur des projets résidentiels et tertiaires aux côtés de systèmes domotiques variés.

Après le succès de la passerelle AJAX-KNX, les intégrateurs travaillant avec Loxone, Control4, Homey, Node-RED et des systèmes basés sur automates ont demandé une solution équivalente. Modbus TCP s'est imposé naturellement : c'est le protocole universel reliant la majorité des plateformes d'automatisation du marché.

Fonctions prises en charge par la passerelle AJAX-MBTCP

La passerelle ELAUSYS AJAX-MBTCP met à disposition des clients Modbus TCP compatibles les fonctionnalités suivantes :

Contrôle de jusqu'à 4 zones/groupes — armez et désarmez les partitions AJAX en écrivant sur les bobines de commande depuis n'importe quel maître Modbus TCP
Commandes globales — armez toutes les zones, désarmez toutes les zones ou activez/désactivez le mode nuit (armement partiel) via des bobines globales dédiées
6 retours d'état par zone sous forme de bobines en lecture seule — désarmé, armé, armement partiel (mode nuit), alarme incendie, alarme panique, alarme intrusion
Jusqu'à 96 états de détecteurs associés à des bobines Modbus individuelles — lisez les événements des détecteurs depuis votre plateforme domotique lorsque le système est armé, en mode nuit ou lorsque les périphériques sont réglés sur Toujours actif, conformément au comportement de notification de zone AJAX
Surveillance de l'alimentation — signalement des défauts secteur (AC) et batterie sous forme de bobines Modbus
Protocole standard Modbus TCP sur le port 502, acceptant jusqu'à 2 connexions clientes simultanées

Quels sont les prérequis pour chaque plateforme domotique ?

La passerelle fonctionne en serveur Modbus TCP. Votre plateforme domotique agit en tant que client et doit associer les bobines de la passerelle à ses propres commandes et logiques d'automatisation.

Loxone : utilisez la connexion Modbus TCP du Miniserver sur Ethernet, configurée dans Loxone Config. L'extension Modbus RTU n'est pas nécessaire pour cette connexion TCP.
Control4 : utilisez un pilote Modbus TCP prenant en charge la lecture et l'écriture des bobines requises. Validez le pilote, les licences et la configuration avec votre intégrateur Control4 avant de commander.
Homey : utilisez une application Modbus TCP compatible et un modèle Homey supporté. Vérifiez la prise en charge des fonctions de bobines nécessaires ; la disponibilité d'une application ne garantit pas la compatibilité avec toutes les configurations Homey.
Node-RED : utilisez des nœuds Modbus TCP pour lire les bobines d'état et écrire sur les bobines de commande, puis construisez vos flux.
Automates, GTB et SCADA : configurez un client Modbus TCP avec la table de bobines de la passerelle et les fonctions nécessaires à votre projet.

La passerelle fournit l'interface vers AJAX ; le pilote, l'application et la logique d'automatisation de la plateforme doivent être configurés par vos soins. Vérifiez les prérequis de votre plateforme auprès d'ELAUSYS avant de sélectionner vos composants.

Mise en œuvre pratique : configuration de la passerelle AJAX-MBTCP

Processus d'intégration étape par étape

Étape 1 — Installation matérielle

Montez la passerelle AJAX-MBTCP sur un rail DIN (largeur en modules : 2 TE). Raccordez l'alimentation externe 12–30 VDC et le câble Ethernet RJ45 sur la partie inférieure du module. La passerelle communique avec la centrale AJAX via le réseau local pour recevoir les événements. Pour les commandes d'armement et de désarmement, un accès Internet est requis — la connexion s'établit via le cloud sécurisé AJAX à l'aide d'un protocole entièrement chiffré, identique à celui employé par l'application mobile AJAX.

Étape 2 — Configurer la centrale AJAX pour les événements SIA

Côté AJAX, configurez votre Hub AJAX pour transmettre les événements SIA à l'adresse IP de la passerelle sur le port 2410. Ouvrez les Paramètres de l'espace, puis Sociétés de sécurité, puis Centre de télésurveillance, et saisissez l'adresse IP de la passerelle, le port 2410 et un identifiant d'objet à 3 lettres de votre choix.

Étape 3 — Inviter ELAUSYS comme société de sécurité (pour le contrôle des zones)

Si vous avez besoin d'un contrôle bidirectionnel — c'est-à-dire armer ou désarmer les zones AJAX depuis votre plateforme domotique — vous devez inviter ELAUSYS en tant que société de sécurité via l'adresse e-mail indiquée dans le manuel au sein de l'application AJAX. Cela accorde à la passerelle les autorisations requises pour transmettre les commandes à la centrale AJAX.

Cette invitation est indispensable pour les ordres de commande de la passerelle ; la surveillance locale des événements SIA ne la nécessite pas.

Étape 4 — Configurer la passerelle via l'interface web

Par défaut, l'adresse IP de la passerelle est 192.168.1.51. Connectez un ordinateur portable à la passerelle et ouvrez un navigateur web pour accéder à la page de configuration.

Définissez une adresse IP fixe adaptée à votre réseau
Saisissez l'ID du Hub AJAX (8 caractères, situé au bas de l'état du Hub dans l'application AJAX)
Réglez le Mode Partition pour correspondre au mode Groupe AJAX défini dans les Paramètres de l'espace (Partition OFF pour le mode global, Partition ON pour le mode groupes)
Définissez le nombre de zones pour correspondre à la configuration des groupes dans le système AJAX

L'interface Modbus TCP est active par défaut sur le port 502 avec l'Unit ID 1 et ne nécessite aucun paramétrage additionnel.

Étape 5 — Configurer votre maître Modbus TCP

Sur votre plateforme domotique (Loxone, Control4, Homey, Node-RED, automate, etc.), ajoutez une connexion Modbus TCP pointant vers l'adresse IP de la passerelle sur le port 502 avec l'Unit ID 1. Associez les bobines appropriées à votre logique d'automatisation :

Bobines de commande (0x0000–0x000A) : écriture pour armer, désarmer ou activer le mode nuit
Bobines d'état de zone (0x000B–0x002E) : lecture pour récupérer l'état en temps réel (armé, désarmé, incendie, intrusion, panique, armement partiel)
Bobines d'état de détecteur (0x002F–0x008E) : lecture pour obtenir l'état de chaque zone/détecteur
Bobines d'état système (0x008F–0x0090) : lecture pour la surveillance des défauts secteur et batterie

Assurez-vous que l'intervalle d'interrogation (polling) de votre maître Modbus est inférieur à 60 secondes pour éviter la fermeture automatique de connexion par la passerelle.

Scénarios d'automatisation

Réaction sur intrusion : Une intrusion est détectée sur la Zone 1 → la passerelle met à jour la bobine d'alarme intrusion → votre Miniserver Loxone, contrôleur Control4 ou automate lit le changement d'état et exécute votre séquence programmée : l'éclairage des chemins de fuite s'enclenche, l'éclairage extérieur illumine le périmètre et les volets s'ouvrent. Le bâtiment ne se contente pas d'émettre une sirène — il réagit via votre installation domotique.
Coordination alarme incendie : Une alarme incendie se déclenche sur la Zone 2 → la bobine d'alarme incendie passe à l'état actif → votre système domotique lit la modification et exécute la procédure d'urgence : ouverture de tous les volets pour dégager les issues, allumage de l'éclairage de secours, coupure de la ventilation. Un seul événement d'alarme, réponse globale du bâtiment — orchestrée par votre flux Node-RED, programme automate ou GTB.
Activation du mode nuit : Le client arme le système depuis l'application AJAX → la passerelle actualise la bobine d'état armé → votre box Homey, Loxone ou Control4 lit ce nouvel état et lance le scénario de nuit : extinction des éclairages, fermeture des volets, passage du chauffage en mode réduit, activation de la simulation de présence. Inversement : votre système domotique envoie une commande d'armement via la bobine globale, et l'ensemble du bâtiment bascule en mode sécurisé sur un simple appui d'un interrupteur mural.

Ce fonctionnement correspond-il à votre projet ? Découvrir la passerelle AJAX-MBTCP, ou demander à ELAUSYS de valider votre configuration avant commande.

Erreurs fréquentes à éviter

Mauvaise interprétation du comportement de signalement des zones — les capteurs AJAX ne transmettent leur état que lorsque le système est armé ou en mode nuit. Configurer les périphériques en « Toujours actif » permet la remontée en journée, mais déclenche l'alarme en cas de détection lorsque le système est désarmé. Définissez précisément les zones nécessitant une remontée 24h/24.
Oubli de l'invitation d'ELAUSYS en société de sécurité — le contrôle des zones (ordres d'armement/désarmement) ne fonctionnera pas sans cette étape. Un accès Internet est également nécessaire pour ces commandes.
Nombre de zones incorrect avec les groupes AJAX — lorsque les groupes sont activés dans AJAX, au moins deux zones doivent être configurées sur la passerelle pour passer des commandes globales aux commandes par groupe individuel. Configurer une seule zone avec les groupes activés entraîne un dysfonctionnement.
Attendre du désarmement qu'il quitte le mode Nuit — lorsque les groupes sont actifs, désarmer un groupe ne désactive pas le mode Nuit. Vous devez obligatoirement envoyer une commande d'arrêt d'armement partiel. Adaptez votre logique d'automatisation pour gérer ces actions séparément.
Délai d'inactivité de la connexion Modbus TCP — la passerelle ferme automatiquement les connexions inactives après 60 secondes. Veillez à ce que votre maître Modbus effectue des requêtes à intervalles inférieurs à 60 secondes pour maintenir la session.
Écriture sur des bobines en lecture seule — tenter d'écrire sur les bobines d'état (adresses 0x000B et supérieures) renvoie une exception Modbus. Seules les bobines de commande (0x0000–0x000A) acceptent les opérations d'écriture.

Prochaine étape

La passerelle AJAX-MBTCP intègre les événements d'alarme et le contrôle des zones AJAX dans votre projet d'automatisation Modbus TCP. Les bobines d'état sont en lecture seule ; des bobines de commande dédiées assurent le contrôle de l'armement, du désarmement et du mode nuit via la liaison cloud AJAX.

Prêt à commander ?

Consulter la passerelle AJAX-MBTCP — tarifs, disponibilité et commande

Besoin de vérifier la compatibilité au préalable ?

Contactez ELAUSYS à propos de votre installation. Précisez votre modèle de centrale AJAX, votre plateforme domotique et sa version, les fonctionnalités souhaitées et si une société de télésurveillance reçoit déjà les événements d'alarme. Pour Control4 ou Homey, indiquez le pilote ou l'application Modbus envisagé le cas échéant.

Préparation de la configuration :

Consultez la documentation AJAX-MBTCP et la table des bobines pour vérifier les raccordements, paramètres et adresses de commande.

Sujets abordés : passerelle Modbus TCP AJAX, intégration Loxone AJAX, intégration Control4 AJAX, intégration Homey AJAX, Node-RED AJAX, passerelle d'alarme Modbus TCP, alarme AJAX domotique, bâtiment intelligent AJAX, intégration sécurité Modbus TCP, centrale d'alarme Loxone, centrale d'alarme Control4, centrale d'alarme Node-RED, surveillance de zones Modbus TCP, communication bidirectionnelle alarme, protocole SIA Modbus, intégration automate AJAX, GTB SCADA AJAX, détection d'intrusion Modbus TCP

Questions fréquentes

Quels systèmes AJAX sont compatibles avec la passerelle AJAX-MBTCP ?

Utilisez une centrale AJAX équipée d'un port Ethernet et prenant en charge la transmission d'événements SIA sur le réseau local. Vérifiez le modèle exact de votre centrale et les options de centre de télésurveillance disponibles avant de commander ; ELAUSYS peut vous aider à confirmer la compatibilité.

Puis-je armer et désarmer le système AJAX depuis Loxone, Control4 ou Homey ?

Oui, avec un client ou pilote Modbus TCP compatible supportant la commande Write Single Coil (0x05). Activez la liaison de contrôle de la passerelle, invitez ELAUSYS en tant que société de sécurité conformément au manuel, et assurez un accès Internet pour la transmission des ordres via le cloud AJAX. Votre plateforme domotique doit ensuite associer les bobines de commande à ses interfaces de contrôle.

Comment fonctionne la communication Modbus TCP ?

La passerelle fonctionne en tant que serveur (esclave) Modbus TCP sur le port 502 avec l'Unit ID 1. Elle prend en charge la fonction Read Coils (code 0x01) pour la lecture des états et Write Single Coil (code 0x05) pour l'envoi des commandes. Toutes les données sont associées à des bobines d'un bit — 145 bobines au total couvrant les commandes de zones, commandes globales, états de zones, états de détecteurs et l'état du système.

Puis-je utiliser les détecteurs de mouvement AJAX pour l'automatisation (ex. contrôle de l'éclairage) ?

Les événements des détecteurs peuvent déclencher des scénarios lorsque le système AJAX est armé ou en mode nuit. Ils ne permettent pas une remontée libre des mouvements à l'état désarmé.

Les périphériques configurés en Toujours actif (24h) peuvent remonter les états lorsqu'ils sont désarmés, mais ils déclenchent également l'alarme dans cet état. Utilisez cette option uniquement si une protection d'alarme permanente est requise. Pour la détection de présence standard de jour ou le contrôle d'éclairage de couloir, prévoyez des détecteurs dédiés à la domotique.

Combien de zones et de groupes la passerelle prend-elle en charge ?

La passerelle prend en charge jusqu'à 96 états de détecteurs associés à des bobines Modbus individuelles et jusqu'à 4 zones avec contrôle complet (armement/désarmement) et 6 bobines de retour d'état par zone. Des bobines de commande globales permettent d'armer, de désarmer et de contrôler le mode nuit sur l'ensemble des zones simultanément.

Puis-je utiliser la passerelle avec Node-RED ?

Tout à fait. Les nœuds Modbus TCP de Node-RED peuvent se connecter directement à la passerelle sur le port 502. Vous pouvez lire les bobines d'état des détecteurs, surveiller les états des zones et écrire sur les bobines de commande, le tout au sein de flux Node-RED standard. Cela offre une flexibilité totale pour concevoir des logiques domotiques personnalisées autour des événements d'alarme AJAX.

Que se passe-t-il en cas de coupure de la connexion Internet ?

La surveillance SIA locale continue de fonctionner tant que la centrale AJAX, la passerelle et le réseau local restent connectés et alimentés. Les commandes d'armement, de désarmement et de mode nuit issues de la passerelle nécessitent la connexion au cloud AJAX et sont indisponibles sans accès Internet.

La passerelle nécessite-t-elle une connectivité cloud ?

La passerelle communique avec la centrale AJAX via le réseau local en Ethernet pour recevoir les événements d'alarme — sans dépendance au cloud pour la surveillance. Si les commandes d'armement ou de désarmement sont utilisées, la connexion s'établit via le cloud sécurisé AJAX à l'aide d'un protocole entièrement chiffré, identique à celui utilisé par l'application mobile AJAX.

Puis-je connecter plusieurs maîtres Modbus TCP simultanément ?

Oui. La passerelle prend en charge jusqu'à 2 connexions clientes Modbus TCP simultanées. Cela permet, par exemple, à un Miniserver Loxone et à une GTB de lire les états d'alarme en même temps. Les connexions inactives sont automatiquement fermées après 60 secondes d'inactivité.

Que se passe-t-il si la connexion Ethernet entre la passerelle et la centrale AJAX est interrompue ?

Le voyant Connected sur la face avant s'éteint pour signaler la perte de communication. Les bobines d'état des détecteurs conservent leur dernier état connu jusqu'au rétablissement de la communication.

Puis-je conserver mon service de télésurveillance existant ?

Cela dépend de la manière dont votre prestataire de télésurveillance reçoit les événements. Dans la configuration décrite ici, la destination des rapports SIA de la centrale AJAX est la passerelle AJAX-MBTCP, ce flux SIA direct ne peut donc pas être partagé avec un centre de télésurveillance externe.

Un prestataire de télésurveillance peut toutefois recevoir les événements via la signalisation cloud. Validez cette configuration avec votre prestataire avant de réorienter les rapports SIA. Contactez ELAUSYS avec votre configuration de télésurveillance actuelle si vous avez besoin d'aide pour valider la configuration de la passerelle.

Comment la passerelle s'installe-t-elle physiquement ?

La passerelle AJAX-MBTCP est montée sur rail DIN (largeur en modules : 2 TE), nécessite une alimentation externe 12–30 VDC et se connecte au réseau local via un câble Ethernet standard RJ45.
