ELAUSYS / INV-KNX-SIG
Passerelle Sigenergy KNX pour onduleurs
La passerelle INV-KNX-SIG intègre les systèmes Sigenergy compatibles à votre installation KNX via Modbus TCP. Intégrez la puissance, l'énergie exportée ainsi que les mesures de batterie et de réseau dans votre visualisation et vos automatismes KNX, via une liaison réseau locale sans cloud.
Le produit
Conçu pour votre installation.
Connectez votre système Sigenergy au bus KNX
L'interface ELAUSYS INV-KNX-SIG met à disposition les mesures du système sous forme d'objets de groupe KNX. Consultez les données énergétiques aux côtés des autres informations du bâtiment dans HyperVisu ou toute autre visualisation KNX, et utilisez-les dans votre logique de gestion de l'énergie.
La passerelle communique sur le réseau local via sa connexion Ethernet. Aucune connexion Internet ni service cloud n'est requis pour cette communication.
Suivi de la production, du stockage sur batterie et des échanges réseau
Accédez à la puissance produite, aux mesures photovoltaïques, aux grandeurs électriques et à l'énergie exportée journalière et cumulée transmises par le système. L'énergie exportée est distincte de la production solaire totale.
Sur les installations de batteries SigenStor prises en charge, surveillez l'état de fonctionnement, le niveau de charge, la puissance de charge ou de décharge, ainsi que l'énergie journalière et cumulée chargée/déchargée.
La puissance importée ou exportée du réseau est disponible à partir du compteur réseau d'installation Sigenergy lorsqu'il est présent et configuré dans le système.
Les données disponibles dépendent du modèle d'onduleur, du firmware, du profil de communication sélectionné et de l'installation.
Intégrez les données énergétiques dans vos automatismes KNX
La passerelle intègre 64 fonctions logiques configurables, notamment des portes logiques, des séquences, des déclencheurs calendaires et des opérations mathématiques.
Utilisez par exemple l'injection réseau mesurée pour autoriser la chauffe de l'eau sanitaire via un actionneur KNX adapté, ou affichez le niveau de charge de la batterie sur une visualisation KNX. Les équipements raccordés et la logique configurée déterminent le comportement de l'installation.
Les mesures sont actualisées selon un intervalle paramétrable de 1 à 255 minutes.
Compatibilité et installation
Les gammes prises en charge comprennent les systèmes Sigenergy SigenStor EC, Sigen Hybrid SP / TP et Sigen PV Max équipés d'une interface Modbus TCP compatible. La compatibilité doit être vérifiée pour le modèle exact et sa version de firmware.
Activez le protocole Modbus TCP dans les paramètres du système Sigenergy et configurez la passerelle avec l'adresse système appropriée. Les mesures de batterie et photovoltaïques dépendent de l'installation en place.
L'installation nécessite une connexion au bus KNX, un accès réseau à l'interface Modbus TCP compatible et une alimentation externe 12–30 VDC. Les paramètres KNX sont configurés dans ETS5 ou ETS6 ; les paramètres réseau se configurent via l'interface web de la passerelle.
Consultez la documentation technique pour connaître le profil de communication et la version de firmware requis pour votre installation.
Passerelles KNX pour onduleurs solaires — aperçu de la gamme
Consulter la documentation et les instructions de configuration
Spécifications
- Référence
- INV-KNX-SIG
- Fabricant
- ELAUSYS

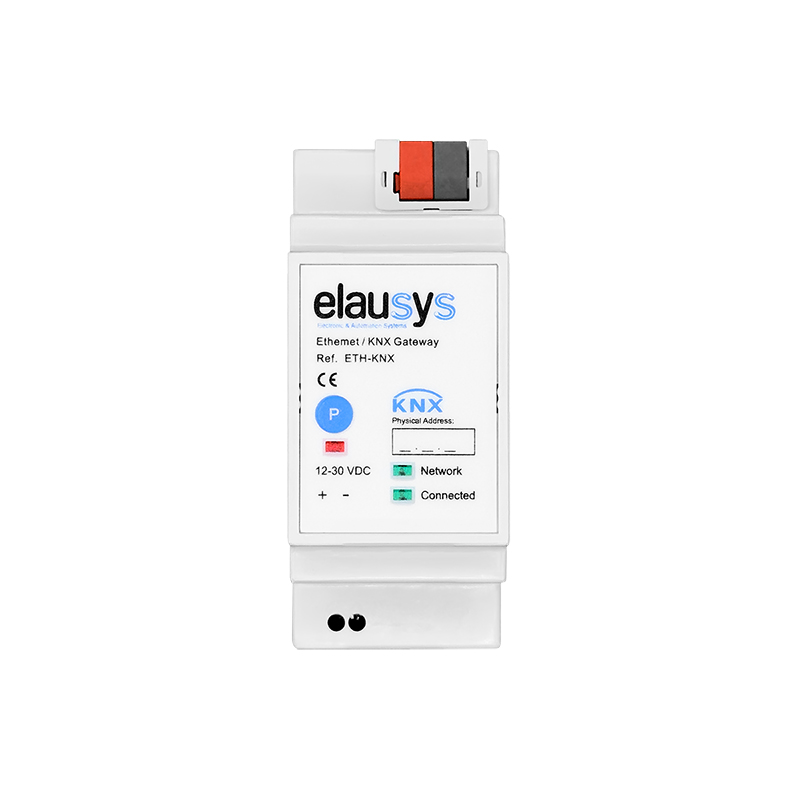

| Paramètre | Spécification |
|---|---|
| Référence produit | INV-KNX-SIG |
| Gammes d'onduleurs compatibles | Systèmes Sigenergy SigenStor EC, Sigen Hybrid SP / TP et Sigen PV Max avec interface Modbus TCP compatible |
| Raccordement onduleur | Modbus TCP sur Ethernet, RJ45 |
| Profils de communication | Sigenergy Modbus |
| Mesures KNX | Puissance, énergie exportée, tension, courant, fréquence et autres mesures système disponibles |
| Suivi photovoltaïque | Tension et courant jusqu'à 4 strings PV, selon disponibilité |
| Suivi de batterie | 1 batterie : état, puissance, niveau de charge, énergie journalière et cumulée de charge/décharge sur les systèmes compatibles |
| Suivi réseau | Puissance importée/exportée issue du compteur réseau de l'installation Sigenergy |
| Intervalle d'interrogation des données | 1–255 minutes |
| Fonctions logiques | 64 |
| Configuration du réseau AC | Monophasé ou triphasé |
| Alimentation externe | 12–30 VDC |
| Courant sur bus KNX | <16 mA à 29 VDC |
| Isolation | Isolation galvanique avec le bus KNX |
| Montage | Rail DIN, largeur 2 modules (TE) |
| Température de fonctionnement | +5 à +45 °C |
| Configuration | ETS5 / ETS6 ; interface web pour les paramètres réseau |
Caractéristiques principales
- Connexion des systèmes Sigenergy compatibles à KNX via Ethernet
- Suivi de la puissance, des mesures photovoltaïques et de l'énergie exportée
- Accès aux données de batterie et d'import/export réseau sur les installations compatibles
- 64 fonctions logiques intégrées pour l'automatisation KNX
- Communication locale sans service cloud ni connexion Internet
- Configuration sous ETS5 ou ETS6
- Boîtier modulaire compact pour rail DIN 2 modules
Documents & support
PDFInverter Gateway DatasheetDocument produit · S'ouvre dans un nouvel ongletPDFQuick-Start-GuideDocument produit · S'ouvre dans un nouvel ongletPDFSafety-and-Regulatory-Notice-ENDocument produit · S'ouvre dans un nouvel ongletParcourir le support produitFAQ
Questions fréquentes
Quels sont les systèmes Sigenergy compatibles ?
Les systèmes Sigenergy SigenStor EC, Sigen Hybrid SP / TP et Sigen PV Max disposant d'une interface Modbus TCP compatible. Vérifiez la documentation pour connaître votre modèle exact, son firmware et son interface de communication avant de commander.
Est-il possible de surveiller une batterie ?
Sur les installations avec batterie SigenStor compatibles, vous pouvez surveiller l'état de fonctionnement, le niveau de charge, la puissance de charge ou de décharge, ainsi que l'énergie journalière et cumulée chargée/déchargée. La disponibilité dépend de l'onduleur, du firmware et de l'installation. Ces mesures peuvent être utilisées dans une visualisation et des logiques KNX.
Peut-on mesurer l'électricité injectée ou soutirée sur le réseau ?
La puissance importée/exportée du réseau est disponible à partir du compteur d'énergie réseau de l'installation Sigenergy lorsqu'il est installé et configuré dans le système.
La passerelle peut-elle commuter des charges en présence de surplus solaire ?
La passerelle fournit les mesures et la logique KNX nécessaires aux automatismes de gestion d'énergie. L'enclenchement ou la commande d'un appareil nécessite un actionneur KNX adapté ou une interface de commande compatible. Le pilotage sur surplus requiert également la mesure des échanges réseau et une logique correctement paramétrée.
Une connexion Internet est-elle obligatoire ?
Aucune connexion Internet ni service cloud n'est nécessaire pour la communication locale avec l'interface Modbus TCP compatible. La passerelle et le système d'onduleur doivent simplement être accessibles sur le réseau local.
Que faut-il prévoir pour l'installation ?
Une installation KNX, une connectivité réseau vers l'interface Modbus TCP Sigenergy compatible, une alimentation externe 12–30 VDC, ainsi qu'ETS5 ou ETS6 pour la configuration. Activez le protocole Modbus TCP dans les paramètres Sigenergy et renseignez l'adresse système adéquate sur la passerelle. Les mesures de batterie et photovoltaïques dépendent des équipements installés.
Comment exploiter la puissance réseau et les compteurs d'énergie ?
Le compteur réseau de l'installation fournit la puissance importée/exportée pour le suivi et les automatismes KNX. Les compteurs d'énergie pris en charge transmettent l'énergie exportée journalière et cumulée. Utilisez les définitions d'objets de groupe de la documentation pour identifier et afficher correctement ces valeurs dans votre visualisation.
