ELAUSYS | INV-KNX-SU

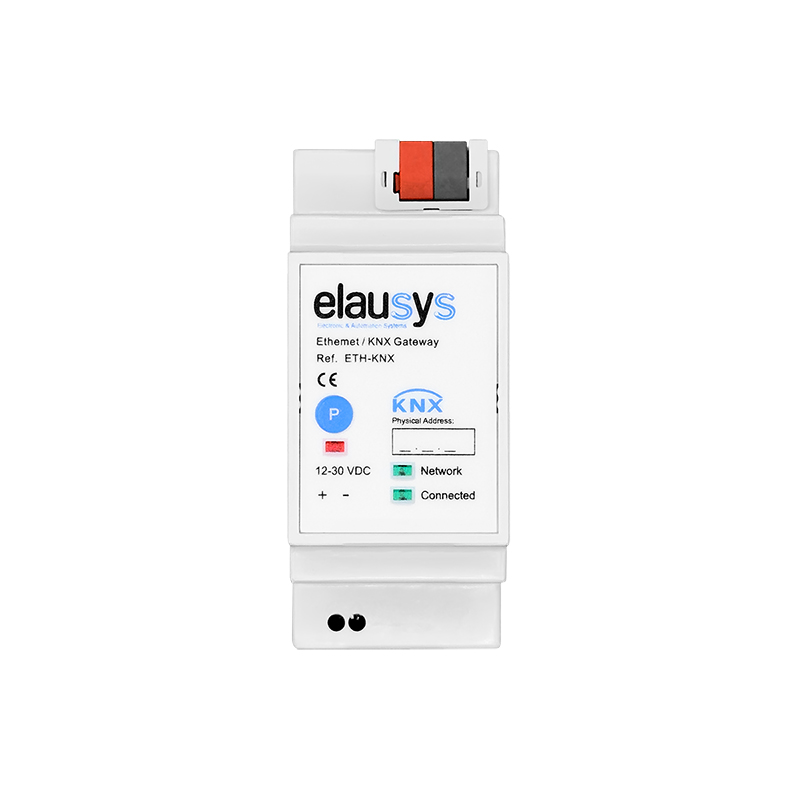

Passerelle KNX pour onduleurs Sungrow
84.70 €TTC
Remises pro disponiblesEn stock
Garantie satisfait ou remboursé 30 jours
Livraison mondiale UPS
Garantie 2 ans
Passerelle KNX pour onduleurs Sungrow permettant le suivi en temps réel de la production solaire et du stockage de batterie sur KNX. Transfère des données complètes de puissance et d'énergie AC/DC via Modbus TCP sur Ethernet pour une gestion énergétique intelligente et une automatisation des bâtiments.
Aperçu
L'INV-KNX-SU est une passerelle KNX professionnelle conçue pour une intégration transparente des onduleurs solaires Sungrow dans les installations d'automatisation des bâtiments KNX. Cette interface permet le transfert en temps réel de toutes les données pertinentes des onduleurs et des batteries vers le bus KNX via Modbus TCP sur Ethernet, permettant aux intégrateurs de mettre en œuvre une gestion énergétique intelligente, une optimisation de la consommation et des réponses automatisées des bâtiments basées sur la production solaire et l'état de la batterie.
Capacités techniques
La passerelle communique avec les onduleurs Sungrow en utilisant l'interface Modbus TCP sur Ethernet (RJ45). Les données sont interrogées à un taux de rafraîchissement configurable (1-255 minutes) et transmises au bus KNX via des objets de groupe dédiés. L'appareil prend en charge les configurations de réseau AC monophasé et triphasé.
Objets de communication de l'onduleur
Les objets de groupe KNX suivants sont disponibles pour surveiller les données des onduleurs Sungrow :
| GO | Nom | Description |
|---|---|---|
| 4 | Courant AC A | Courant AC phase A |
| 5 | Courant AC B | Courant AC phase B |
| 6 | Courant AC C | Courant AC phase C |
| 8 | Tension AC AB | Tension AC phase AB |
| 9 | Tension AC BC | Tension AC phase BC |
| 10 | Tension AC CA | Tension AC phase CA |
| 24 | Puissance AC | Sortie de puissance AC |
| 25 | Puissance DC | Entrée de puissance DC |
| 26 | Fréquence AC | Fréquence AC |
| 28 | VAR AC | Puissance réactive AC |
| 29 | PF AC | Facteur de puissance |
| 30 | Énergie AC | Énergie AC totale |
| 33 | Température | Température du cabinet |
| 40 | Rendement énergétique quotidien | Production d'énergie quotidienne |
| 42 | Puissance Batterie 1 | Charge (>0) / Décharge (<0) |
| 43 | SOC Batterie 1 | État de charge de la batterie (%) |
| 44 | Charge quotidienne actuelle Batterie 1 | Énergie de charge quotidienne |
| 45 | Décharge quotidienne actuelle Batterie 1 | Énergie de décharge quotidienne |
| 46 | Charge totale Batterie 1 | Énergie de charge cumulée |
| 47 | Décharge totale Batterie 1 | Énergie de décharge cumulée |
La passerelle comprend un module logique KNX intégré prenant en charge jusqu'à 64 fonctions logiques configurables, y compris des portes logiques avec 8 entrées, des séquences à 4 étapes, des déclencheurs avec événements de calendrier hebdomadaires et des opérations mathématiques pour des calculs énergétiques avancés.
Installation et configuration
Le module compact 2 SU pour rail DIN nécessite une alimentation externe de 12-30VDC connectée via un bornier à vis. La connexion Ethernet au réseau de l'onduleur utilise un connecteur RJ45 standard. Le bus KNX se connecte via un terminal micro enfichable avec connexion à poussoir pour fil conducteur solide de 0,6-0,8 mm.
La configuration du réseau est effectuée via l'interface web intégrée. La passerelle se connecte à l'onduleur Sungrow via le réseau Ethernet local en utilisant le protocole Modbus TCP. La configuration ETS inclut la sélection du type de réseau AC (monophasé/triphasé), le taux de rafraîchissement (1-255 minutes), les options de surveillance de la batterie et les paramètres de fuseau horaire pour les fonctions logiques. Le paramètre du modèle d'onduleur doit être réglé sur 19 pour les onduleurs Sungrow. La version gratuite de démonstration ETS est entièrement prise en charge.
Applications
Les installations solaires résidentielles bénéficient d'une surveillance de la production en temps réel affichée sur des panneaux de visualisation KNX. Les scénarios d'automatisation peuvent déclencher l'activation de charges (charge de VE, chauffage de l'eau, pompes de piscine) lorsque la production solaire dépasse les seuils de consommation. La surveillance de l'état de charge de la batterie permet une gestion intelligente de l'alimentation de secours avec les systèmes Sungrow.
Les bâtiments commerciaux tirent parti de la passerelle pour des tableaux de bord de gestion de l'énergie montrant la contribution solaire en temps réel, l'état de charge/décharge de la batterie et les indicateurs d'efficacité. L'intégration avec le contrôle HVAC KNX permet d'optimiser le stockage thermique pendant la production solaire maximale.
Les scénarios d'optimisation de l'autoconsommation utilisent les données de puissance AC et de batterie pour acheminer automatiquement l'énergie solaire excédentaire vers des charges contrôlables ou le stockage avant l'exportation vers le réseau, maximisant la consommation sur site et réduisant les coûts d'électricité.
Compatibilité et intégration
L'INV-KNX-SU est compatible avec la série d'onduleurs Sungrow, y compris les modèles SH5K-20, SH3K6, SH4K6, SH5K-V13, SH5K-30, SH3K6-30, SH4K6-30, SH5.0RS, SH3.6RS, SH4.6RS, SH6.0RS, SH10RT, SH8.0RT, SH6.0RT et SH5.0RT. Tous les modèles sont compatibles avec Modbus TCP. La passerelle s'intègre à toute installation KNX TP et est entièrement configurable à l'aide d'ETS5 ou ETS6, y compris la version gratuite de démonstration ETS.
L'appareil fournit une isolation galvanique entre le bus KNX et le circuit Ethernet/onduleur. Des mises à jour de firmware sont disponibles via l'interface web intégrée. La passerelle suit l'architecture unifiée de passerelle d'onduleur Elausys, garantissant des modèles d'intégration cohérents avec les serveurs de visualisation HyperVisu et d'autres composants du système KNX.
