Gateway KNX per inverter Sigenergy che consente il monitoraggio in tempo reale della produzione solare su KNX. Trasferisce i dati di potenza AC/DC tramite Modbus TCP su Ethernet per l'ottimizzazione energetica e l'integrazione dell'automazione degli edifici.
L'INV-KNX-Sigenergy è un gateway KNX professionale progettato per l'integrazione senza soluzione di continuità degli inverter solari Sigenergy nelle installazioni di automazione degli edifici KNX per la famiglia di modelli SigenStor EC, Sigen Hybrid SP/TP, Sigen PV Max. Questa interfaccia consente il trasferimento in tempo reale di tutti i dati rilevanti dell'inverter al bus KNX tramite Modbus TCP su Ethernet, consentendo agli integratori di implementare una gestione energetica intelligente, ottimizzazione dei consumi e risposte automatizzate degli edifici basate sulla produzione solare.
Il gateway comunica con gli inverter Sigenergy utilizzando l'interfaccia Modbus Sigenergy su Ethernet (RJ45). I dati vengono interrogati a una frequenza di aggiornamento configurabile (1-255 minuti) e trasmessi al bus KNX tramite oggetti di gruppo dedicati. Il dispositivo supporta sia configurazioni di rete AC monofase che trifase.
I seguenti oggetti di gruppo KNX sono disponibili per il monitoraggio dei dati dell'inverter Sigenergy:
| GO | Nome | Descrizione |
|---|---|---|
| 4 | Corrente AC A | Corrente AC fase A |
| 5 | Corrente AC B | Corrente AC fase B |
| 6 | Corrente AC C | Corrente AC fase C |
| 8 | Tensione AC AB | Valore della tensione AC fase AB |
| 9 | Tensione AC BC | Valore della tensione AC fase BC |
| 10 | Tensione AC CA | Valore della tensione AC fase CA |
| 11 | Tensione AC AN | Valore della tensione AC fase AN |
| 12 | Tensione AC BN | Valore della tensione AC fase BN |
| 13 | Tensione AC CN | Valore della tensione AC fase CN |
| 16 | Tensione PV1 | Tensione PV1 |
| 17 | Corrente PV1 | Corrente PV1 |
| 18 | Tensione PV2 | Tensione PV2 |
| 19 | Corrente PV2 | Corrente PV2 |
| 20 | Tensione PV3 | Tensione PV3 |
| 21 | Corrente PV3 | Corrente PV3 |
| 22 | Tensione PV4 | Tensione PV4 |
| 23 | Corrente PV4 | Corrente PV4 |
| 24 | Potenza AC | Potenza AC (potenza attiva per inverter) |
| 25 | Potenza DC | Potenza DC (totale ingresso PV) |
| 26 | Frequenza AC | Frequenza AC |
| 28 | VAR AC | Potenza reattiva AC |
| 29 | PF AC | Fattore di potenza |
| 30 | Energia AC | Energia AC totale (energia esportata accumulata) |
| 32 | Isolamento | Resistenza di isolamento |
| 33 | Temperatura | Temperatura interna PCS |
| 40 | Energia Giornaliera Prodotta | Energia esportata giornalmente nella rete |
| 41 | Stato di Funzionamento Batteria 1 | Stato di funzionamento dell'inverter ibrido |
| 42 | Potenza Batteria 1 | Potenza di carica/scarica della batteria (>0: carica, <0: scarica) |
| 43 | SOC Batteria 1 | Stato di carica della batteria |
| 44 | Carica Giornaliera Batteria 1 | Energia di carica giornaliera della batteria |
| 45 | Scarica Giornaliera Batteria 1 | Energia di scarica giornaliera della batteria |
| 46 | Carica Totale Batteria 1 | Energia di carica accumulata della batteria |
| 47 | Scarica Totale Batteria 1 | Energia di scarica accumulata della batteria |
| 55 | Powermeter | Potenza attiva del sensore di rete dell'impianto, slave 247 (>0: acquisto dalla rete, <0: vendita alla rete) |
Il gateway include un modulo logico KNX integrato che supporta fino a 64 funzioni logiche configurabili, comprese porte logiche con 8 ingressi, sequenze a 4 passaggi, attivatori con eventi di calendario settimanali e operazioni matematiche per calcoli energetici avanzati.

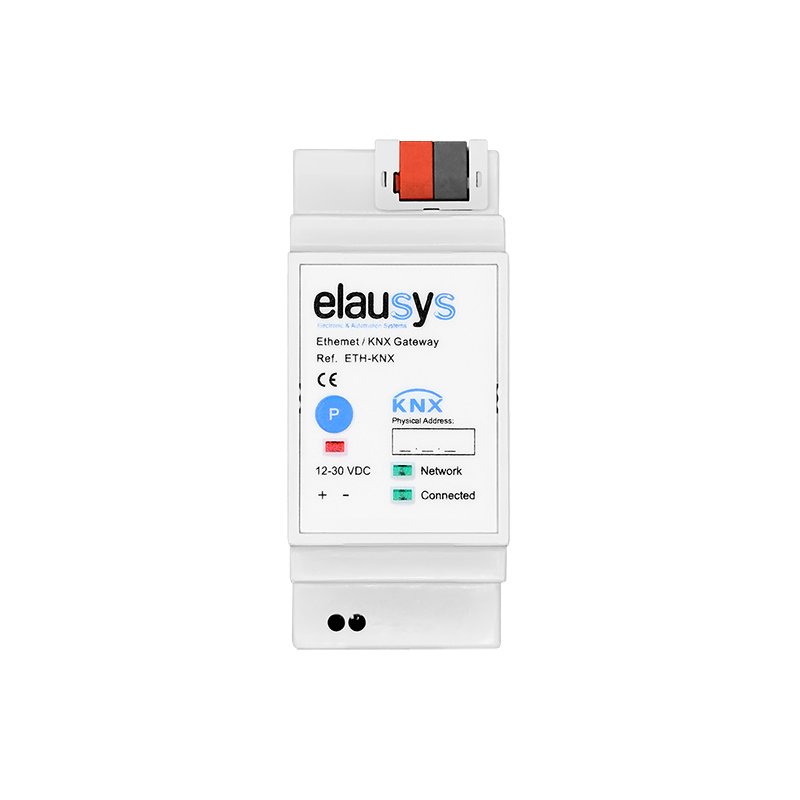

Il compatto modulo su guida DIN da 2 SU richiede un'alimentazione esterna 12-30VDC collegata tramite terminale a vite. La connessione Ethernet alla rete inverter utilizza un connettore RJ45 standard. Il bus KNX si collega tramite un terminale micro pluggabile con connessione push-wire per cavi conduttori solidi da 0.6-0.8mm.
La configurazione della rete viene eseguita tramite l'interfaccia web integrata (IP predefinito: 192.168.1.51). La connessione Modbus TCP richiede l'indirizzo IP dell'inverter, la porta 502 e l'ID Unità (corrispondente all'ID Slave Modbus Sigenergy). Sull'inverter Sigenergy, il server Modbus TCP deve essere abilitato tramite le impostazioni dell'inverter.
La configurazione ETS include la selezione del tipo di rete AC (monofase/trifase), il conteggio dei circuiti PV (1-4), la frequenza di aggiornamento e le opzioni di monitoraggio della batteria.
Le installazioni solari residenziali beneficiano del monitoraggio della produzione in tempo reale visualizzato sui pannelli di visualizzazione KNX. Gli scenari di automazione possono attivare il carico (carica EV, riscaldamento dell'acqua, pompe per piscine) quando la generazione solare supera le soglie di consumo.
Gli edifici commerciali sfruttano il gateway per dashboard di gestione energetica che mostrano il contributo solare in tempo reale, il bilancio di importazione/esportazione dalla rete e metriche di efficienza. L'integrazione con il controllo HVAC KNX consente l'ottimizzazione dello stoccaggio termico durante la produzione solare di picco.
Gli scenari di ottimizzazione dell'autoconsumo utilizzano i dati di potenza AC per instradare automaticamente l'energia solare in eccesso verso carichi controllabili prima dell'esportazione in rete, massimizzando il consumo in loco e riducendo i costi elettrici.
L'INV-KNX-Sigenergy è compatibile con la serie di inverter Sigenergy che supportano l'interfaccia Modbus SunSpec di Sigenergy. Il gateway si integra con qualsiasi installazione KNX TP ed è completamente configurabile utilizzando ETS5 o ETS6.
Il dispositivo fornisce isolamento galvanico tra il bus KNX e il circuito Ethernet/inverter. Gli aggiornamenti del firmware sono disponibili tramite l'interfaccia web integrata. Il gateway segue l'architettura unificata del gateway inverter Elausys, garantendo schemi di integrazione coerenti con i server di visualizzazione HyperVisu e altri componenti del sistema KNX.
