Collega un pannello di allarme GE Interlogix NetworX a KNX

Il NX-KNX mette un sistema di allarme NetworX (Caddx) sul bus KNX tramite il modulo RS232 NX-584E del pannello. Ogni zona e ogni area diventano un normale oggetto gruppo KNX in ETS: 96 zone, 4 aree, 9 oggetti stato per area e una scena KNX per stato area.

Cosa fa

Monitora 96 zone sul bus. Ogni zona è un oggetto gruppo a 1 bit. Un PIR che si attiva nel pannello di allarme commuta un oggetto KNX — lo stesso oggetto che qualsiasi attuatore, modulo logico o visualizzazione legge.

Attiva e disattiva da KNX. Attivazione totale, attivazione parziale e disattivazione per fino a 4 aree da un pulsante KNX, uno schermo HyperVisu o un timer. Il codice utente è memorizzato nei parametri ETS.

Riporta lo stato dell'area in dettaglio. 9 oggetti per area: disattivato, ritardo di ingresso, ritardo di uscita, attivato, parzialmente attivato, allarme incendio, sirena attiva, allarme panico, allarme intrusione.

Richiama una scena KNX su ogni cambiamento di stato. Un numero di scena (0–64) per stato area: attivato → scena notturna, intrusione → tutte le luci accese, disattivato → scena di benvenuto.

Riporta un guasto di rete. Il guasto AC sul pannello raggiunge KNX come oggetto stato, pronto per una notifica dalla tua visualizzazione.

Cosa ti risparmia

Nessun secondo set di rilevatori di presenza: i PIR dell'allarme illuminano i corridoi.
Nessun PC, ponte software o servizio cloud tra il pannello e il bus.
Nessuna nuova applicazione ETS da imparare: la stessa applicazione del gateway di allarme Elausys come il JA-KNX, EVO-KNX, NXG-KNX e AJAX-KNX.
Nessuna alimentazione extra: 12 VDC dall'uscita AUX del pannello, sotto 6 mA.

Scenari

Attiva il pannello NetworX dal pulsante KNX alla porta d'ingresso; la scena spegne ogni luce e abbassa le tende.
Un PIR NetworX nel corridoio si attiva di notte; l'estensione di commutazione Elausys SAE-810 illumina il percorso per due minuti.
Allarme incendio sul pannello: HyperVisu mostra l'allarme, KNX apre le tende, illumina il percorso di fuga e ferma la ventilazione.
Due NX-KNX con offset zona: 192 zone e 8 aree di un edificio per uffici su una visualizzazione KNX.
Guasto di rete nella sala tecnica: l'oggetto di guasto AC attiva una notifica push da HyperVisu.

Prova tecnica

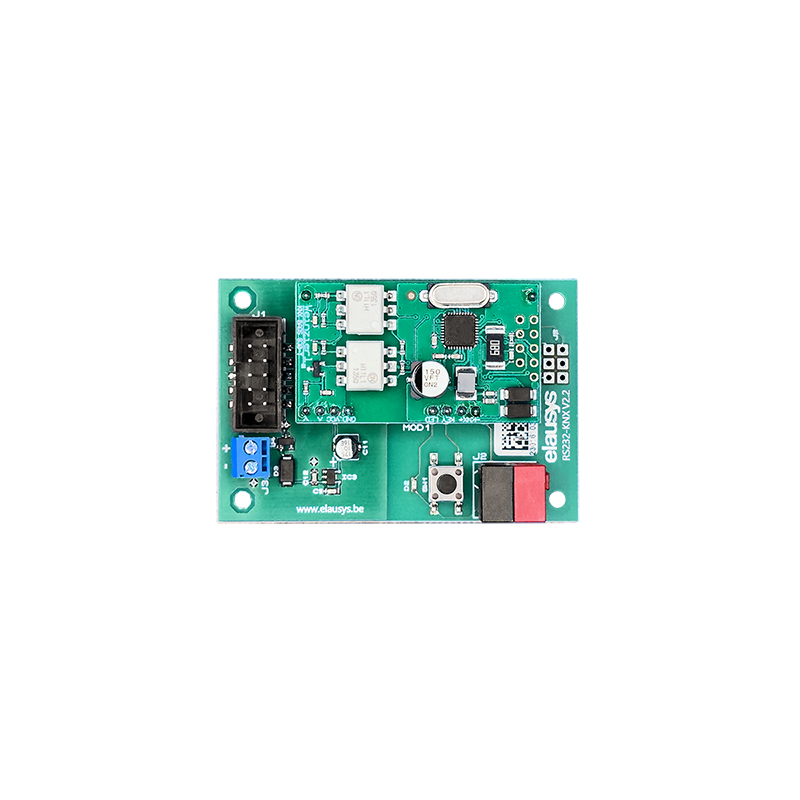

Lato allarme: pannelli GE Interlogix NetworX (Caddx) dotati del modulo RS232 NX-584E; cavo DB9 e adattatore di genere forniti
Zone: 16 / 32 / 48 / 64 / 72 / 96 selezionabili in ETS; zone 97–192 su un secondo gateway tramite offset zona
Aree: 4 (aree 5–8 con offset), 9 oggetti stato ciascuna, attivazione / attivazione parziale / disattivazione da KNX
Scene: scena KNX 0–64 per stato area
Non disponibile su questo modello: uscite PG e ingressi virtuali (limite del protocollo NX-584E)
Alimentazione: 12 VDC esterna, < 6 mA; bus KNX < 4 mA @ 29 VDC
Involucro: 66 × 44 × 25 mm, 4 fori per viti, si monta all'interno del pannello di allarme; +5 a +45 °C
Impostazioni pannello: abilitare i messaggi di stato zona e stato partizione sul NX-584E; sui pannelli NX V2 rimuovere il jumper J7
Configurazione: ETS5 / ETS6

Locale, standard, indipendente

Tutto ciò che fa il gateway emerge come oggetti gruppo KNX in ETS — nulla è nascosto in un'app proprietaria. Funziona senza connessione a internet, un account o un abbonamento. Il pannello NetworX mantiene le proprie tastiere, sirene e monitoraggio; KNX è aggiunto accanto al sistema di sicurezza, mai al suo posto.

FAQ

Quali pannelli NetworX sono supportati? Qualsiasi pannello GE Interlogix NetworX / Caddx dotato del modulo RS232 NX-584E.

Posso attivare l'allarme da un pulsante KNX? Sì. I comandi di attivazione, attivazione parziale e disattivazione vengono inviati con il codice utente memorizzato in ETS.

Può KNX attivare un'uscita PG sul pannello? No. Il protocollo NX-584E non espone uscite PG o ingressi virtuali. Per azioni KNX-to-allarme, vedere l'EVO-KNX (Paradox) o JA-KNX (Jablotron).

Ho più di 96 zone. Installa un secondo NX-KNX con il parametro di offset zona impostato; copre le zone 97–192 e le aree 5–8.

Funziona con HyperVisu? Sì. Gli oggetti zona e area sono oggetti KNX standard; HyperVisu li legge come qualsiasi altro.
