Collegamenti

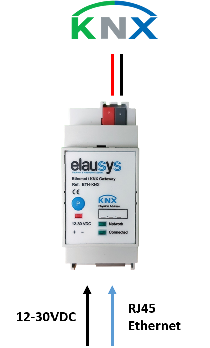

Il bus KNX si collega sul lato superiore del gateway.
È necessario un alimentatore esterno da 12-30VDC, collegato sul lato inferiore del modulo, accanto al connettore RJ45 per il cavo Ethernet.
Pannello frontale
| Indicatore o comando | Significato |
|---|---|
| Network LED (green) | Il collegamento Ethernet fisico è stabilito. |
| Connected LED (green) | La comunicazione con il sistema di allarme è stabilita. |
| P button | Modalità di programmazione KNX. |
| Red LED | Stato della programmazione KNX. |
