DATEC · Actuador KNX empotrable y entradas binarias

Control de la estancia.
En formato compacto.

Acerque la conmutación, las persianas y la detección de temperatura a la estancia. La interfaz de entrada KNX compacta de DATEC conecta pulsadores locales y hasta siete sondas de temperatura compatibles.

Descubra los dispositivos Comparar especificaciones

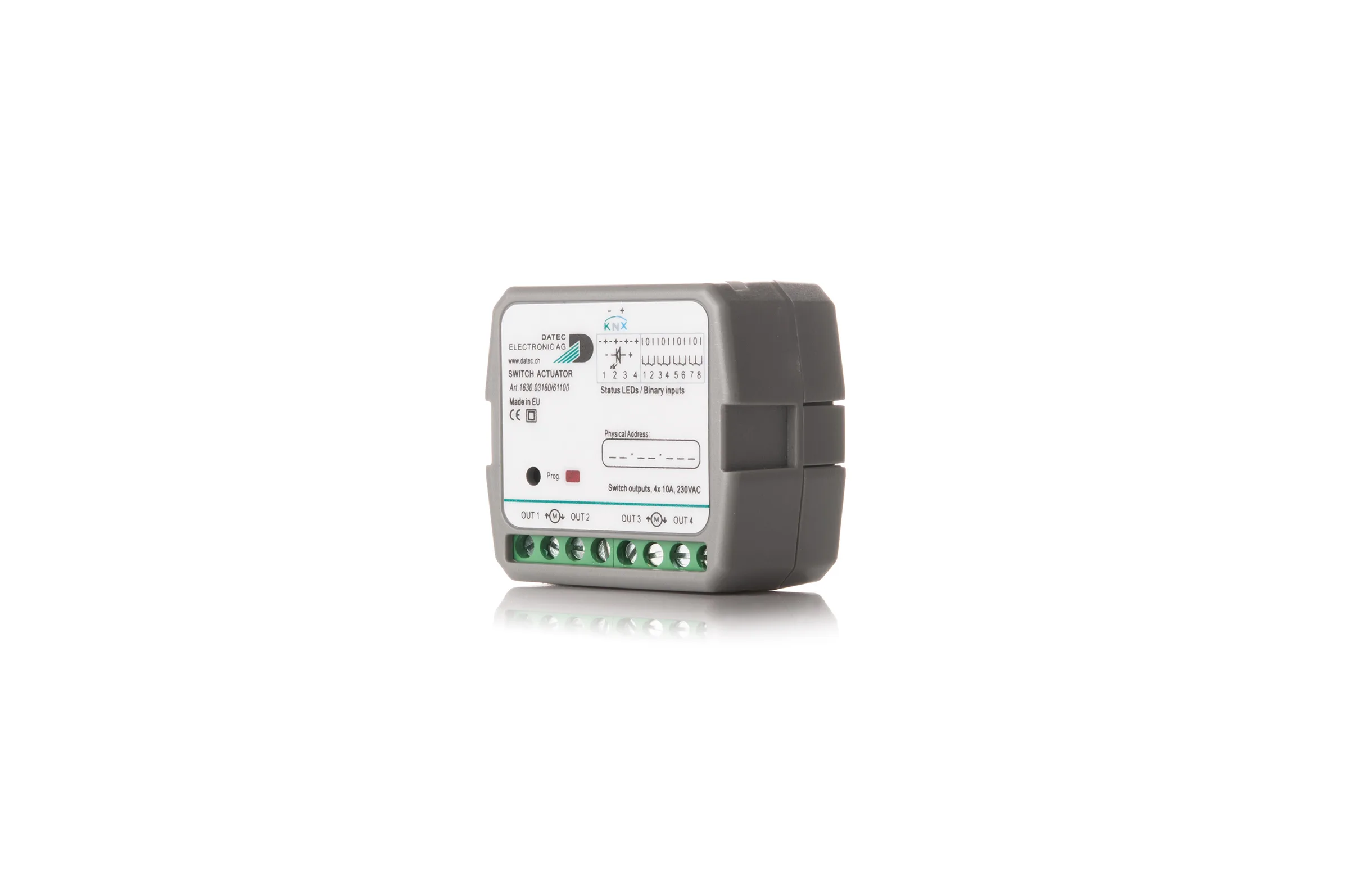

Actuador de conmutación KNX empotrable DATEC, vista en ángulo
4 salidas de relé. 8 entradas locales.
Conmutación y persianas en un módulo compacto.
4 × 10 ASalidas de relé del actuador · cargas resistivas
8 entradas localesEn cada módulo KNX
Hasta 7 sondas de temperaturaEn la interfaz de entrada binaria · entradas compartidas
Dos opciones de montajeEmpotrado o soporte opcional para carril DIN

Control local, conectado a KNX

Elija la función que necesita su estancia.

Conmute cargas con el actuador, o conecte controles convencionales y sensores de temperatura con la interfaz de entrada.

1630.03160/61100

Conmutación y persianas

Cuatro circuitos.
O dos persianas.

Cuatro salidas de relé independientes libres de potencial le dan a elegir: conmute hasta cuatro circuitos, controle hasta dos persianas combinando salidas emparejadas, o combine dos circuitos conmutados con una persiana.

  • 8 entradas de contacto seco para pulsadores locales.
  • 4 salidas LED de bajo consumo para el estado del relé o indicación KNX.
  • Controle las salidas mediante KNX o pulsadores conectados directamente.
Capacidad del relé
10 A a 250 VAC, resistivo
Dimensiones
50.2 × 46.7 × 29.4 mm

Las cargas de lámparas, balastos y motores tienen capacidades distintas. Los circuitos conmutados requieren su propia alimentación de carga.

Ver en la tienda

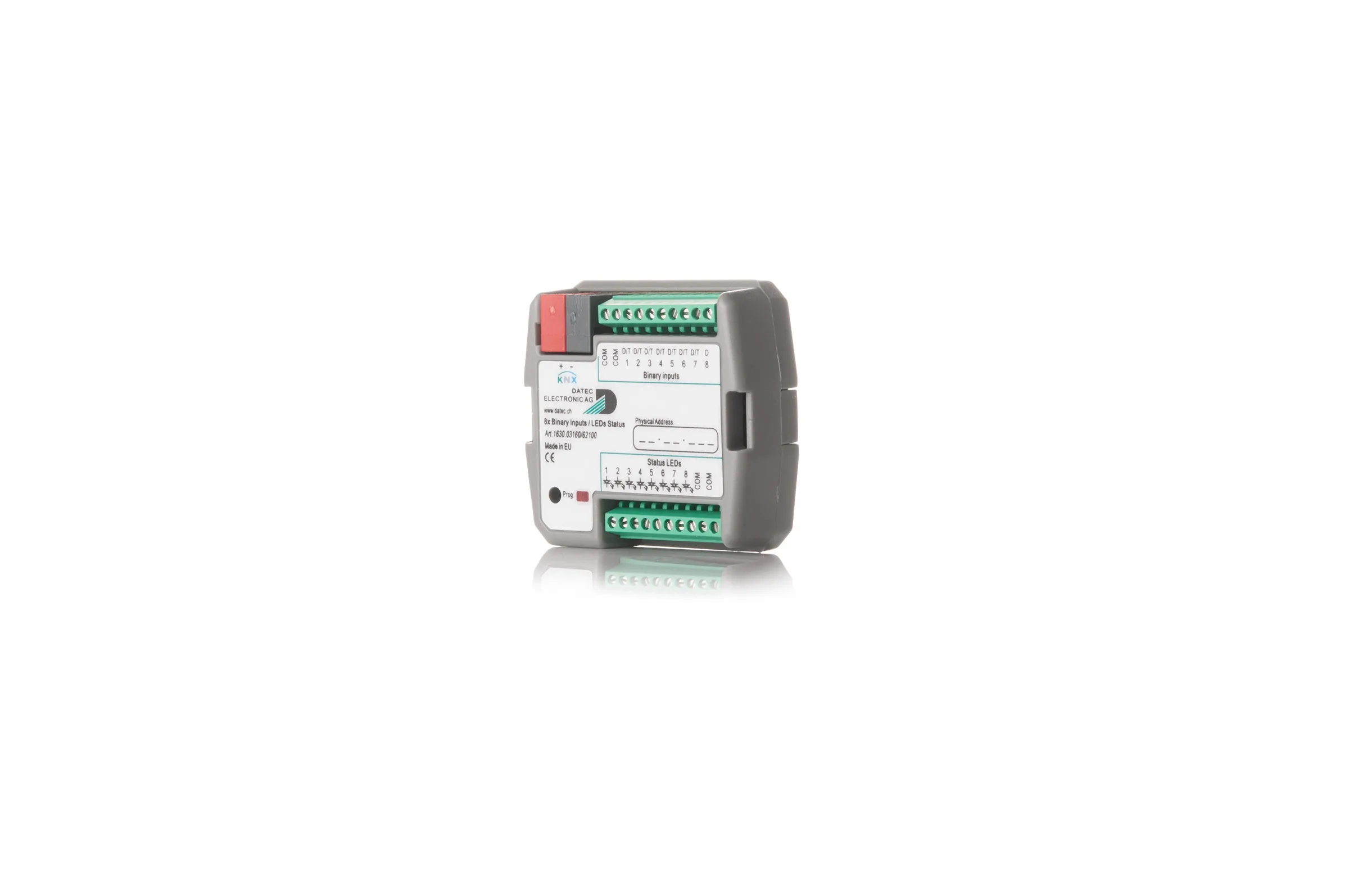

1630.03160/62100

Entradas digitales y detección de temperatura

Hasta siete sondas de temperatura.
Una interfaz KNX.

Mida la temperatura de la estancia, exterior o del aire de entrada junto con sus controles locales. Hasta siete de las ocho entradas pueden conectar sondas de temperatura DATEC compatibles, llevando varias mediciones de temperatura a KNX a través de un único módulo compacto.

  • Conecte pulsadores o interruptores libres de potencial a las entradas restantes para el control KNX.
  • Los LED siguen el estado de la entrada o un objeto de comunicación KNX independiente.
  • Una carcasa compacta, de solo 17.1 mm de profundidad.
Entradas
8 canales compartidos: contactos secos o hasta 7 sondas de temperatura
Salidas LED
8 LED de estado
Dimensiones
Aprox. 50.3 × 46.7 × 17.1 mm

La detección de temperatura utiliza canales de entrada compartidos. Sensores compatibles: DATEC 1630.03121/56XXX, NTC 6K8, B25/100 = 4200 K.

Ver en la tienda

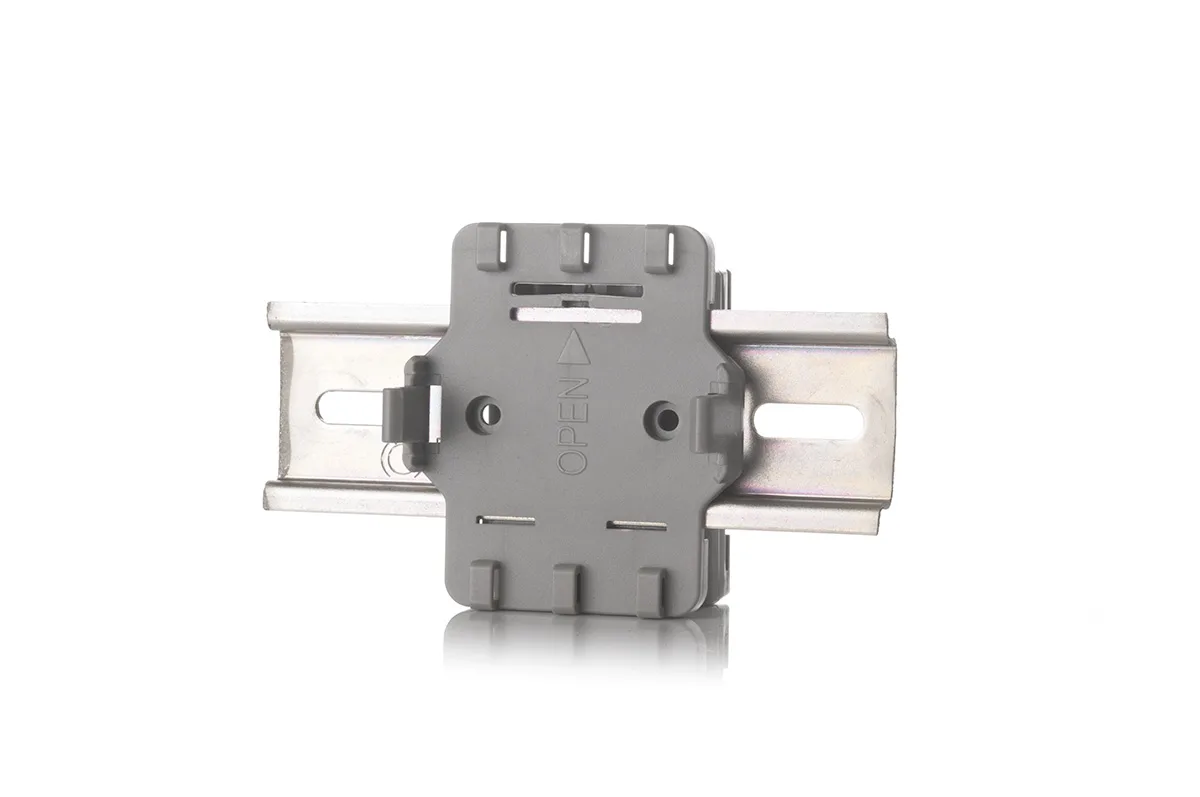

1633.02000/00 · Accesorio de montaje

Otra forma de instalar

Módulos compactos.
En su sitio en un carril DIN.

El soporte opcional de DATEC le permite montar cualquiera de los módulos empotrables en un carril DIN. Elija el método de montaje que mejor se adapte a la instalación.

Compatible con el actuador de conmutación 1630.03160/61100 y la interfaz de entrada binaria 1630.03160/62100.

Ver en la tienda

De un vistazo

Dos módulos. Funciones distintas.

EspecificaciónActuador de conmutación1630.03160/61100Interfaz de entrada binaria1630.03160/62100
Salidas de relé4 contactos libres de potencialNinguna
Conmutación / persianas4 circuitos o hasta 2 persianas; configuraciones mixtasControla equipos KNX mediante telegramas de entrada
Entradas de contacto seco88
Detección de temperatura—Hasta 7 sondas de temperatura compatibles usando canales de entrada compartidos
Salidas LED de estado48
Profundidad de la carcasa29.4 mm17.1 mm
ProtecciónIP20IP20
Montaje en carril DINSoporte opcional 1633.02000/00Soporte opcional 1633.02000/00

Planifique su instalación

Antes de especificar.

¿Puede el módulo de entrada binaria conmutar cargas de red?

No. Conecta contactos secos, sensores de temperatura compatibles y LED de estado de bajo consumo a KNX. Utilice el actuador de conmutación u otro actuador KNX adecuado para conmutar la carga. Vea los actuadores KNX modulares.

¿Las entradas de temperatura se suman a los ocho contactos?

No. Hasta siete de las ocho entradas pueden asignarse a sensores de temperatura compatibles en lugar de contactos secos.

¿Necesitan los módulos una alimentación separada?

La electrónica de ambos módulos se alimenta desde el bus KNX. Los circuitos conmutados del actuador requieren su propia alimentación de carga.

¿Hasta dónde puede extenderse el cableado local?

El catálogo especifica cableado de entrada y LED de par trenzado de hasta 30 m para ambos módulos.

¿Puedo pedir estos productos a Elausys?

Sí. El actuador de conmutación, la interfaz de entrada binaria y el soporte para carril DIN están disponibles en la tienda online de Elausys. Nuestro equipo también puede ayudarle a elegir el módulo adecuado para su proyecto. Contacte con nuestro equipo.
