DATEC / 1630.03160/61100

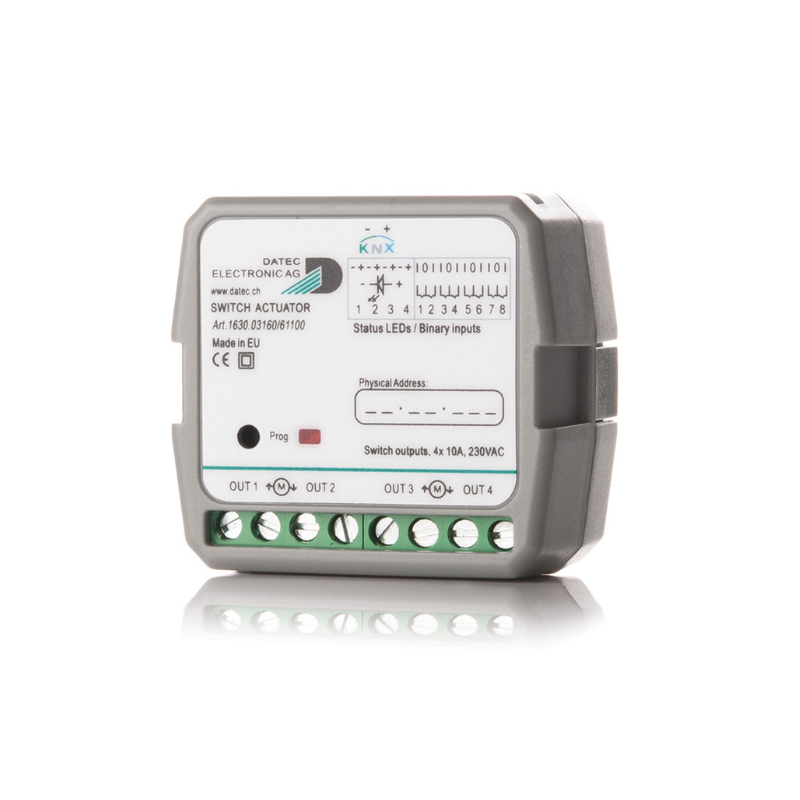

Actuador KNX empotrable 4×10 A con 8 entradas binarias
El DATEC 1630.03160/61100 es un actuador KNX empotrable con cuatro salidas de relé de 10 A para conmutación o control de persianas, ocho entradas binarias libres de potencial y cuatro salidas para LED de estado. Permite utilizar salidas individuales para circuitos de conmutación o agruparlas por pares para controlar hasta dos persianas.
El producto
Diseñado para su instalación.
Conmutación y control de persianas en un módulo empotrable
El DATEC 1630.03160/61100 combina cuatro salidas de relé independientes y libres de potencial con ocho entradas binarias locales y cuatro salidas para LED de estado. Da respuesta a aplicaciones de iluminación y protección solar en oficinas, habitaciones de hotel y otros edificios.
Funciones de control y aplicaciones
Utilice las cuatro salidas para conmutar cargas independientes o agrupe dos salidas para controlar una persiana. El módulo permite gestionar hasta dos persianas o bien una configuración combinada, como dos circuitos de conmutación y una persiana.
Conecte pulsadores con contacto libre de potencial a las entradas locales para un control directo. Las salidas también se pueden controlar a través del bus KNX. Es posible conectar LED de bajo consumo para indicar el estado del relé o responder a telegramas KNX.
Selección de cargas según las especificaciones del relé
Cada relé normalmente abierto ofrece un contacto libre de potencial independiente para circuitos de 230 V CA o de menor tensión. La capacidad nominal del contacto resistivo es de 10 A a 250 V CA. Las cargas de lámparas, balastos y motores disponen de valores específicos en la hoja de datos; el valor resistivo de 10 A no es aplicable a todos los tipos de carga.
Alimentación e instalación
La electrónica consume un máximo de 30 mA del bus KNX con todas las salidas activas. No se requiere tensión de red para descargar la aplicación. Los circuitos conmutados requieren su propia alimentación de carga.
La carcasa IP20 mide 50.2 × 46.7 × 29.4 mm y está diseñada para montaje empotrado. El soporte opcional DATEC 1633.02000/00 permite el montaje en carril DIN. El cableado de las entradas locales y los LED puede extenderse hasta 30 m mediante par trenzado.
Especificaciones
- Referencia
- 1630.03160/61100
- Fabricante
- DATEC
| Parámetro | Especificación |
|---|---|
| Referencia de producto | 1630.03160/61100 |
| Función del sistema | Actuador KNX empotrable de conmutación y persianas |
| Salidas / capacidad | 4 salidas de relé independientes normalmente abiertas, libres de potencial |
| Tensión de salida / carga | Circuitos de 230 V CA o menor tensión; capacidad nominal de contacto resistivo a 250 V CA |
| Capacidad de carga / salida | 10 A a 250 V CA (2500 W), resistiva |
| Modos de funcionamiento | Hasta 4 circuitos conmutados; hasta 2 persianas mediante pares de salidas; configuraciones mixtas |
| Entradas binarias | 8 entradas libres de potencial; detección a 3.3 V CC, máx. 0.33 mA, resistencia interna de 10 kΩ |
| Salidas LED de estado | 4 salidas para LED de bajo consumo; 3.3 V CC con resistencia interna de 2.1 kΩ |
| Alimentación de control | Bus KNX; máx. 30 mA con todas las salidas activas |
| Alimentación de carga | Alimentación externa para los circuitos conmutados |
| Cableado de entradas / LED | Cable enchufable de 20 hilos, 100 mm, AWG28; prolongación hasta 30 m mediante par trenzado |
| Bornes de relé | Bornes de tornillo; conductores de 1.5 mm²; máx. 0.5 Nm |
| Bornes KNX | Rojo/negro, microborne enchufable de 4 polos |
| Vida útil con carga resistiva | 30 000–50 000 maniobras a 10 A / 250 V CA |
| Carga incandescente / halógena | 1000 W a 277 V CA; aprox. 30 000 maniobras |
| Carga balasto no compensado | 5 A (1385 W) a 277 V CA; más de 20 000 maniobras |
| Carcasa | ABS/PC V0, IP20 |
| Dimensiones | 50.2 × 46.7 × 29.4 mm |
| Peso | 58 g |
| Montaje | Montaje empotrado; soporte para carril DIN opcional 1633.02000/00 |
| Temperatura de funcionamiento | -5 a +45 °C |
Características principales
- 4 salidas de relé independientes libres de potencial, 10 A para cargas resistivas
- Conmutación de hasta 4 circuitos o control de hasta 2 persianas mediante salidas emparejadas
- 8 entradas binarias locales libres de potencial
- 4 salidas para LED de estado de bajo consumo
- Control de salidas a través de KNX o mediante pulsadores conectados directamente
- Alimentación por bus KNX, máximo 30 mA
- Montaje empotrado o en carril DIN con el soporte opcional 1633.02000/00
Documentos y soporte
PDFDatasheetDocumento del producto · Se abre en una pestaña nuevaPDFSafety-Notice-ENDocumento del producto · Se abre en una pestaña nuevaVer soporte del productoFAQ
Preguntas frecuentes
¿Cuántas persianas se pueden controlar?
Hasta dos, utilizando dos salidas de relé por persiana. Las salidas asignadas a una persiana no pueden utilizarse como canales de conmutación independientes.
¿Se puede combinar el control de conmutación y persianas?
Sí. Por ejemplo, es posible utilizar dos salidas para circuitos conmutados independientes y el par restante para una persiana.
¿Pueden los pulsadores locales controlar las salidas?
Sí. Las ocho entradas binarias locales admiten pulsadores con contacto libre de potencial. El propio dispositivo suministra la tensión de sondeo de las entradas.
¿Qué pueden señalizar las salidas LED?
Las cuatro salidas controlan LED de bajo consumo para indicar el estado del relé o para actuar mediante telegramas KNX.
¿Se necesita una fuente de alimentación independiente para la electrónica?
La electrónica se alimenta directamente del bus KNX, con un consumo máximo de 30 mA con todas las salidas activas. Las cargas conmutadas requieren su propia alimentación.
¿Se puede instalar en carril DIN?
Sí, mediante el soporte para carril DIN opcional DATEC 1633.02000/00.
