DATEC / 1630.03160/62100

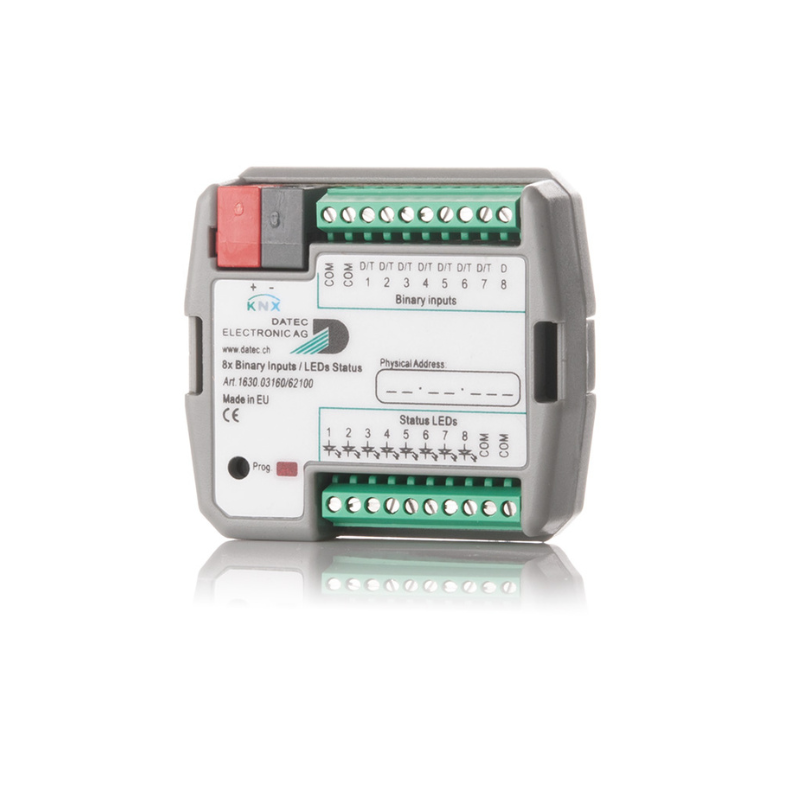

Entradas binarias KNX empotrables 8 canales con 8 LED de estado
El módulo DATEC 1630.03160/62100 conecta ocho entradas binarias libres de potencial y ocho LED de estado al bus KNX. Permite configurar hasta siete entradas como sonda de temperatura knx compatible. Su caja compacta para montaje empotrado es idónea como interfaz de pulsadores knx e interruptores en oficinas, habitaciones de hotel y viviendas.
El producto
Diseñado para su instalación.
Ocho entradas locales para control KNX
El DATEC 1630.03160/62100 integra ocho contactos libres de potencial con KNX. Permite conectar pulsadores o interruptores convencionales para controlar iluminación, persianas y otros equipos KNX en oficinas, habitaciones de hotel y viviendas.
Combinación de entradas de contacto y de temperatura
Hasta siete de las ocho entradas pueden utilizarse para sondas de temperatura DATEC compatibles en lugar de contactos libres de potencial. Estas entradas permiten medir la temperatura ambiente, exterior o de conductos de aire dentro del rango de medición especificado para la sonda.
Utilice la sonda DATEC 1630.03121/56XXX, donde XXX identifica la longitud del cable en centímetros, con características NTC 6K8 y B25/100 = 4200 K. Las entradas de sonda de temperatura comparten los ocho canales de entrada disponibles.
Indicación local de estado
Ocho salidas controlan LED de estado de bajo consumo. Cada LED puede mostrar el estado de la entrada binaria correspondiente o el valor de un objeto de grupo KNX independiente, lo que permite una señalización local junto a los elementos de control conectados.
Alimentación e instalación
El módulo se alimenta directamente desde el bus KNX, con un consumo máximo de aproximadamente 10 mA. Suministra la tensión de detección de 5 VCC para las entradas y la tensión de salida para los LED a través de resistencias internas en serie. No se requiere tensión de red para la descarga del programa de aplicación.
La caja con protección IP20 mide aproximadamente 50.3 × 46.7 × 17.1 mm y está diseñada para montaje empotrado. Se debe utilizar par trenzado para el cableado de entradas y LED, con una longitud máxima de 30 m. El soporte opcional DATEC 1633.02000/00 permite el montaje en carril DIN.
Especificaciones
- Referencia
- 1630.03160/62100
- Fabricante
- DATEC
| Parámetro | Especificación |
|---|---|
| Referencia de producto | 1630.03160/62100 |
| Función en el sistema | Interfaz KNX empotrable de entradas binarias y LED de estado |
| Entradas / capacidad | 8 entradas para contactos libres de potencial |
| Entradas de temperatura | Hasta 7 de las 8 entradas, utilizadas en lugar de entradas de contacto libre de potencial |
| Sonda compatible | DATEC 1630.03121/56XXX; NTC 6K8; B25/100 = 4200 K; XXX = longitud del cable en cm |
| Rango de medición de temperatura | -60 a +50 °C |
| Detección de entrada binaria | 5 VCC, máx. 2.2 mA; resistencia interna de 2.2 kΩ |
| Salidas para LED de estado | 8 salidas para LED de bajo consumo; 5 VCC con resistencia interna de 3.6 kΩ |
| Control de LED | Estado de la entrada binaria correspondiente u objeto de grupo KNX independiente |
| Fuente de alimentación de control | Bus KNX; aprox. 10 mA máximo con todas las entradas/salidas a 0 Ω |
| Cableado | Par trenzado; máximo 30 m |
| Bornes de entrada / LED | Bornes de tornillo, 1 mm² / 16 AWG; tornillos M1.6; máx. 0.15 Nm |
| Bornes KNX | Rojo/negro, microborne enchufable de 4 polos |
| Caja | ABS V0, IP20 |
| Dimensiones | Aprox. 50.3 × 46.7 × 17.1 mm |
| Peso | 25 g |
| Montaje | Montaje empotrado; soporte opcional para carril DIN 1633.02000/00 |
| Temperatura de funcionamiento | -5 a +45 °C |
Características principales
- 8 entradas para pulsadores o interruptores con contacto libre de potencial
- Uso de hasta 7 entradas para sondas de temperatura DATEC compatibles
- 8 salidas para LED de estado de bajo consumo
- Los LED pueden seguir la entrada correspondiente o un objeto de grupo KNX independiente
- Control de iluminación, persianas y otros equipos KNX
- Alimentación mediante el bus KNX, aproximadamente 10 mA como máximo
- Caja compacta para montaje empotrado, 17.1 mm de profundidad
- Soporte opcional para carril DIN 1633.02000/00
Documentos y soporte
PDFDatasheetDocumento del producto · Se abre en una pestaña nuevaPDFSafety-Notice-ENDocumento del producto · Se abre en una pestaña nuevaVer soporte del productoFAQ
Preguntas frecuentes
¿Qué tipo de interruptores se pueden conectar?
Pulsadores e interruptores libres de potencial. El módulo suministra la tensión de detección para sus ocho entradas binarias.
¿Pueden las ocho entradas medir temperatura?
No. Se pueden asignar hasta siete entradas a sondas de temperatura compatibles. Estas comparten los ocho canales de entrada y sustituyen a las entradas de contacto libre de potencial donde se utilicen.
¿Qué sondas de temperatura son compatibles?
La hoja de datos especifica las sondas DATEC 1630.03121/56XXX con características NTC 6K8 y B25/100 = 4200 K. XXX corresponde a la longitud del cable de la sonda en centímetros.
¿Qué pueden indicar los ocho LED?
Cada LED de bajo consumo puede mostrar el estado de la entrada correspondiente o el valor de un objeto de grupo KNX independiente.
¿Conmuta directamente cargas de red eléctrica?
No. Proporciona entradas de contacto y salidas para LED de estado. Utilice un actuador KNX adecuado para conmutar la carga.
¿Se puede montar en carril DIN?
Sí, utilizando el soporte opcional para carril DIN DATEC 1633.02000/00.
