Leer un inversor Huawei desde KNX

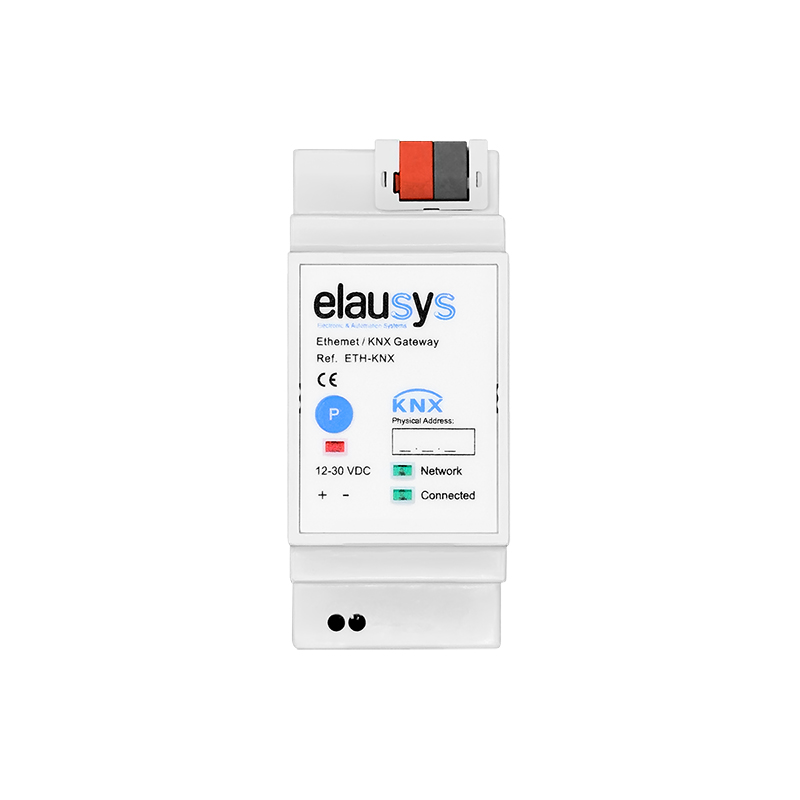

El INV-KNX-HU integra un inversor Huawei en el bus KNX a través de la red local. La producción, el intercambio con la red, el estado de la batería y los datos de los strings se convierten en objetos de grupo KNX estándar en ETS, actualizados cada 1 a 255 minutos — ideal para un panel de control HyperVisu, un gestor de energía KNX o simplemente lógica directa para conmutar cargas cuando brilla el sol. Se conecta mediante la interfaz de red del SmartDongle o EMMA (Modbus TCP, puerto 502).

Qué hace

Publicar la producción en el bus. Potencia CA, energía diaria y total, tensión y corriente por fase, frecuencia, factor de potencia y temperatura del inversor — cada uno como un objeto KNX tipificado.

Mostrar cada string FV. Tensión y corriente para hasta 4 strings — detecte un string sombreado o defectuoso directamente desde la visualización.

Supervisar la batería. Hasta dos baterías: estado de funcionamiento, potencia de carga/descarga, SOC, energía de carga y descarga diaria y acumulada para cada una.

Conocer el balance de red. El contador de energía del inversor proporciona la importación o exportación de la red como un único objeto con signo — el valor que necesita la lógica de autoconsumo.

Actuar sin necesidad de servidor. 64 funciones lógicas en la pasarela: puertas lógicas de hasta 8 entradas, secuencias de 4 pasos, disparadores con calendario semanal y operaciones matemáticas — p. ej., "excedente superior a 2 kW durante 5 min → encender el termo eléctrico".

Lo que le ahorra

Sin API en la nube de Huawei, sin cuenta, sin dependencia de internet: la pasarela lee el inversor en la red local.
Sin PC, puente de software ni servidor de visualización entre el inversor y el bus.
Sin una nueva aplicación ETS que aprender: todas las pasarelas de inversores Elausys comparten la misma aplicación; solo varía el modelo de inversor.
Sin carril de 12 V independiente: cualquier fuente de 12–30 VCC, como la Elausys PSA-15W.

Escenarios de uso

El inversor Huawei exporta más de 2 kW: la lógica de la pasarela activa el termo eléctrico mediante un canal del Elausys SAE-816.
Excedente al mediodía: la activación del cargador de VE y la bomba de la piscina se inician desde KNX; ambos se detienen si pasa una nube durante más de 10 minutos.
SOC de la batería por encima del 90 % por la tarde: la calefacción KNX pasa a consigna de confort para almacenar calor en el suelo radiante.
HyperVisu muestra la producción, el consumo y el intercambio de red junto con la iluminación y la climatización de la vivienda.
El LED de un pulsador KNX se ilumina en verde mientras la vivienda está exportando energía.

Especificaciones técnicas

Lado del inversor: Huawei SUN2000 vía SmartDongle (firmware ≥ SPC120, Unit ID 1) o EMMA (Unit ID 0); SUN2000L vía Wi-Fi (modo escucha, puerto 502); interfaz Modbus TCP de Huawei SUN2000 sobre Ethernet RJ45
Ajuste en el inversor: Modbus TCP activado en la app FusionSolar
Parámetros ETS: modelo de inversor SUN2000 o SUN2000L; circuitos FV 1–4
También: objetos de eficiencia y resistencia de aislamiento. Con EMMA, algunos objetos no están disponibles — consulte el manual de usuario
Lado KNX: frecuencia de actualización 1–255 min; red monofásica o trifásica seleccionable en ETS
Lógica: 64 funciones — puertas lógicas (8 entradas), secuencias de 4 pasos, disparadores con calendario semanal, operaciones matemáticas
Alimentación: 12–30 VCC externa en borne de tornillo; bus KNX < 16 mA @ 29 VCC; aislamiento galvánico entre Ethernet y el bus
Carcasa: 2 módulos (35 mm) para carril DIN de 35 mm; +5 a +45 °C
Conexión KNX: microborne enchufable, conexión rápida push-wire para conductor rígido de 0,6–0,8 mm
Ajustes de red en la página web integrada (IP predeterminada 192.168.1.51); actualización de firmware desde la misma página
Configuración: ETS5 / ETS6

Objetos de grupo KNX

OG	Objeto	Descripción
3	AC Current	Corriente CA total
4	AC Current A	Fase A
5	AC Current B	Fase B
6	AC Current C	Fase C
7	AC Voltage	Tensión CA total
8	AC Voltage AB	Línea-línea AB
9	AC Voltage BC	Línea-línea BC
10	AC Voltage CA	Línea-línea CA
11	AC Voltage AN	Fase A–N
12	AC Voltage BN	Fase B–N
13	AC Voltage CN	Fase C–N
16	PV1 Voltage	Tensión string 1
17	PV1 Current	Corriente string 1
18	PV2 Voltage	Tensión string 2
19	PV2 Current	Corriente string 2
20	PV3 Voltage	Tensión string 3
21	PV3 Current	Corriente string 3
22	PV4 Voltage	Tensión string 4
23	PV4 Current	Corriente string 4
24	AC Power	Potencia activa de salida
25	DC Power	Potencia de entrada CC
26	AC Frequency	Frecuencia de red
29	AC PF	Factor de potencia
30	AC Energy	Energía CA total
31	Efficiency	Rendimiento del inversor
32	Insulation	Resistencia de aislamiento
33	Temperature	Temperatura del inversor
40	Daily Energy Yield	Producción diaria
41	Battery 1 Running Status	Estado de funcionamiento
42	Battery 1 Power	> 0 carga / < 0 descarga
43	Battery 1 SOC	Estado de carga (%)
44	Battery 1 Current Day Charge	Energía de carga diaria
45	Battery 1 Current Day Discharge	Energía de descarga diaria
46	Battery 1 Total Charge	Carga acumulada
47	Battery 1 Total Discharge	Descarga acumulada
48	Battery 2 Running Status	Estado de funcionamiento
49	Battery 2 Power	> 0 carga / < 0 descarga
50	Battery 2 SOC	Estado de carga (%)
51	Battery 2 Current Day Charge	Energía de carga diaria
52	Battery 2 Current Day Discharge	Energía de descarga diaria
53	Battery 2 Total Charge	Carga acumulada
54	Battery 2 Total Discharge	Descarga acumulada
55	Powermeter	Potencia de red: > 0 importación / < 0 exportación

Local, estándar e independiente

Cada valor es un objeto de grupo KNX estándar en ETS — nada oculto en una aplicación propietaria. La pasarela consulta al inversor en la red local; sin necesidad de conexión a internet, cuentas ni suscripciones. El portal de monitorización de Huawei continúa funcionando en paralelo.

Preguntas frecuentes (FAQ)

¿Qué inversores Huawei son compatibles? La serie SUN2000 a través del SmartDongle (firmware SPC120 o posterior) o mediante EMMA; la serie SUN2000L a través de Wi-Fi.

¿Funciona con EMMA? Sí — la pasarela lee EMMA con el Unit ID 0. Algunos objetos no son suministrados por EMMA; el manual detalla la lista.

¿Dos baterías? Ambas se monitorizan por separado (OG 41–54).

¿Lee el contador de energía? Sí. La importación/exportación de la red desde el contador de energía de Huawei es un único objeto con signo (OG 55).

¿Funciona con HyperVisu? Sí. Los objetos son objetos KNX estándar; HyperVisu los lee y grafica como cualquier otro.
