Puerta de enlace KNX para inversores Fronius
Puerta de enlace KNX para inversores Fronius que permite la monitorización en tiempo real de la producción solar en KNX. Transfiere datos completos de potencia y energía AC/DC a través de Modbus TCP sobre Ethernet para una gestión energética inteligente y una integración en la automatización de edificios.
Descripción general
El INV-KNX-FR es una puerta de enlace KNX profesional diseñada para la integración sin problemas de los inversores solares Fronius en instalaciones de automatización de edificios KNX. Esta interfaz permite la transferencia en tiempo real de todos los datos relevantes del inversor al bus KNX a través de Modbus TCP sobre Ethernet, permitiendo a los integradores implementar una gestión energética inteligente, optimización del consumo y respuestas automatizadas del edificio basadas en la producción solar.
Capacidades técnicas
La puerta de enlace se comunica con los inversores Fronius utilizando la interfaz Modbus SMA SunSpec a través de Ethernet (RJ45). Todos los inversores Fronius con configuración SetApp son compatibles con SunSpec, así como los inversores con LCD que tienen versión de firmware 3.xxxx y superior. La puerta de enlace admite tanto la serie Fronius Gen24 (configuración de modelo 3) como los inversores Fronius Symo Hybrid (configuración de modelo 6). Los datos se consultan a una tasa de actualización configurable (1-255 minutos) y se transmiten al bus KNX a través de objetos de grupo dedicados. El dispositivo admite configuraciones de red AC tanto monofásicas como trifásicas.
Objetos de comunicación del inversor
Los siguientes objetos de grupo KNX están disponibles para la monitorización de los datos del inversor Fronius:
| GO | Nombre | Descripción |
|---|---|---|
| 3 | Corriente AC | Valor total de corriente AC |
| 4 | Corriente AC A | Corriente AC fase A |
| 5 | Corriente AC B | Corriente AC fase B |
| 6 | Corriente AC C | Corriente AC fase C |
| 8 | Voltaje AC AB | Voltaje AC fase AB |
| 9 | Voltaje AC BC | Voltaje AC fase BC |
| 10 | Voltaje AC CA | Voltaje AC fase CA |
| 11 | Voltaje AC AN | Voltaje AC fase AN |
| 12 | Voltaje AC BN | Voltaje AC fase BN |
| 13 | Voltaje AC CN | Voltaje AC fase CN |
| 16 | Voltaje PV1 | Voltaje del string PV 1 |
| 17 | Corriente PV1 | Corriente del string PV 1 |
| 18 | Voltaje PV2 | Voltaje del string PV 2 |
| 19 | Corriente PV2 | Corriente del string PV 2 |
| 24 | Potencia AC | Salida de potencia AC |
| 25 | Potencia DC | Potencia DC |
| 26 | Frecuencia AC | Frecuencia AC |
| 27 | VA AC | Potencia aparente AC |
| 28 | VAR AC | Potencia reactiva AC |
| 29 | PF AC | Factor de potencia |
| 30 | Energía AC | Energía total AC |
| 41 | Estado de funcionamiento de la batería 1 | 0: APAGADO, 1: VACÍO, 6: DESCARGANDO, 7: CARGANDO, 9: COMPLETO, 10: MANTENIENDO, 11: PROBANDO |
| 43 | SOC de la batería 1 | Estado de carga de la batería (%) |
| 55 | Medidor de potencia | Medidor inteligente Fronius (ID de medidor Modbus configurado en ETS) |
La puerta de enlace incluye un módulo lógico KNX incorporado que admite hasta 64 funciones lógicas configurables, incluidas puertas lógicas con 8 entradas, secuencias de 4 pasos, disparadores con eventos de calendario semanales y operaciones matemáticas para cálculos energéticos avanzados.
Instalación y configuración

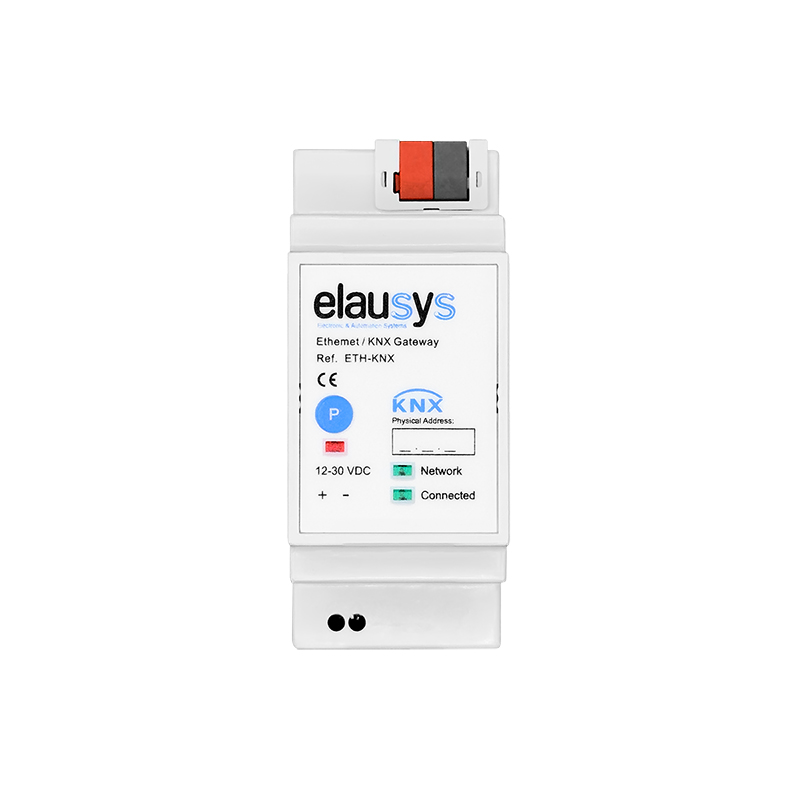

El módulo compacto de 2 SU para riel DIN requiere una fuente de alimentación externa de 12-30VDC conectada a través de un terminal de tornillo. La conexión Ethernet a la red del inversor utiliza un conector RJ45 estándar. El bus KNX se conecta a través de un terminal micro enchufable con conexión de empuje para cable de conductor sólido de 0.6-0.8mm.
La configuración de la red se realiza a través de la interfaz web incorporada (IP predeterminada: 192.168.1.51). Configure Modbus TCP en modo Conectar con la dirección IP del inversor Fronius, puerto 502 y ID de unidad 1. En el inversor Fronius, Modbus TCP debe habilitarse a través de la interfaz web del Fronius Datamanager con la exportación de datos configurada en TCP, puerto 502 y el tipo de modelo Sunspec configurado en int+SF.
La configuración de ETS incluye la selección del tipo de red AC (monofásica/trifásica), selección del modelo de inversor (3 para Gen24 o 6 para Symo Hybrid), tasa de actualización y opciones de monitorización de la batería. Si se instala un medidor inteligente Fronius, habilite la opción de Medidor de potencia y configure el ID de medidor Modbus en el campo de Opciones del dispositivo (típicamente 200 o 240). La versión de demostración gratuita de ETS es totalmente compatible.
Aplicaciones
Las instalaciones solares residenciales se benefician de la monitorización de producción en tiempo real mostrada en paneles de visualización KNX. Los escenarios de automatización pueden activar la carga (carga de vehículos eléctricos, calentamiento de agua, bombas de piscina) cuando la generación solar supera los umbrales de consumo. La monitorización del estado de carga de la batería permite una gestión inteligente de la energía de respaldo con sistemas híbridos Fronius.
Los edificios comerciales aprovechan la puerta de enlace para tableros de gestión energética que muestran la contribución solar en tiempo real, el balance de importación/exportación de la red a través del medidor inteligente Fronius y métricas de eficiencia. La integración con el control HVAC KNX permite la optimización del almacenamiento térmico durante la producción solar máxima.
Los escenarios de optimización del autoconsumo utilizan datos de potencia AC y medidor de potencia para dirigir automáticamente el excedente de energía solar a cargas controlables antes de la exportación a la red, maximizando el consumo en el sitio y reduciendo los costos de electricidad.
Compatibilidad e integración
El INV-KNX-FR es compatible con los inversores Fronius que admiten la interfaz Modbus, incluidos todos los inversores configurados con SetApp y los inversores equipados con LCD con versión de firmware 3.xxxx o superior. Las series compatibles incluyen Fronius Gen24, Fronius Symo, Fronius Symo Hybrid y Fronius Primo. La puerta de enlace se integra con cualquier instalación KNX TP y es completamente configurable utilizando ETS5 o ETS6, incluida la versión de demostración gratuita de ETS.
El dispositivo proporciona aislamiento galvánico entre el bus KNX y el circuito Ethernet/inversor. Las actualizaciones de firmware están disponibles a través de la interfaz web incorporada. La puerta de enlace sigue la arquitectura unificada de puerta de enlace de inversores Elausys, asegurando patrones de integración consistentes con servidores de visualización HyperVisu y otros componentes del sistema KNX.
