Configuration réseau
Par défaut, l'adresse IP du gateway est 192.168.1.51.

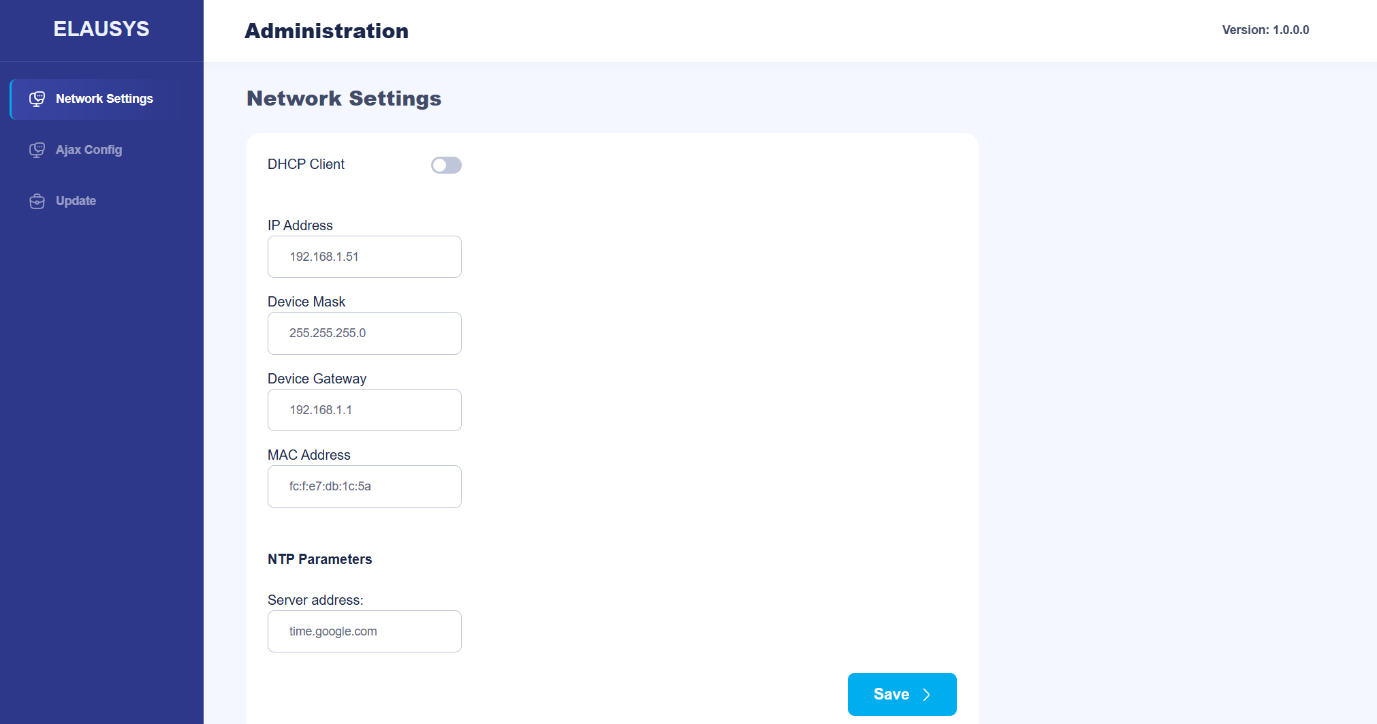

À l'aide d'un ordinateur portable connecté au gateway, ouvrez un navigateur web et accédez à son adresse IP. Définissez une adresse IP fixe de votre choix.
Remarque : vérifiez que votre ordinateur se trouve sur le même sous-réseau que le gateway. Si vous utilisez DHCP et que les plages réseau diffèrent, attribuez temporairement à votre ordinateur une adresse IP statique dans la plage 192.168.1.x pour accéder au gateway. Une fois l'adresse IP du gateway modifiée, vous pouvez rétablir les paramètres réseau d'origine de l'ordinateur.
Paramètres AJAX

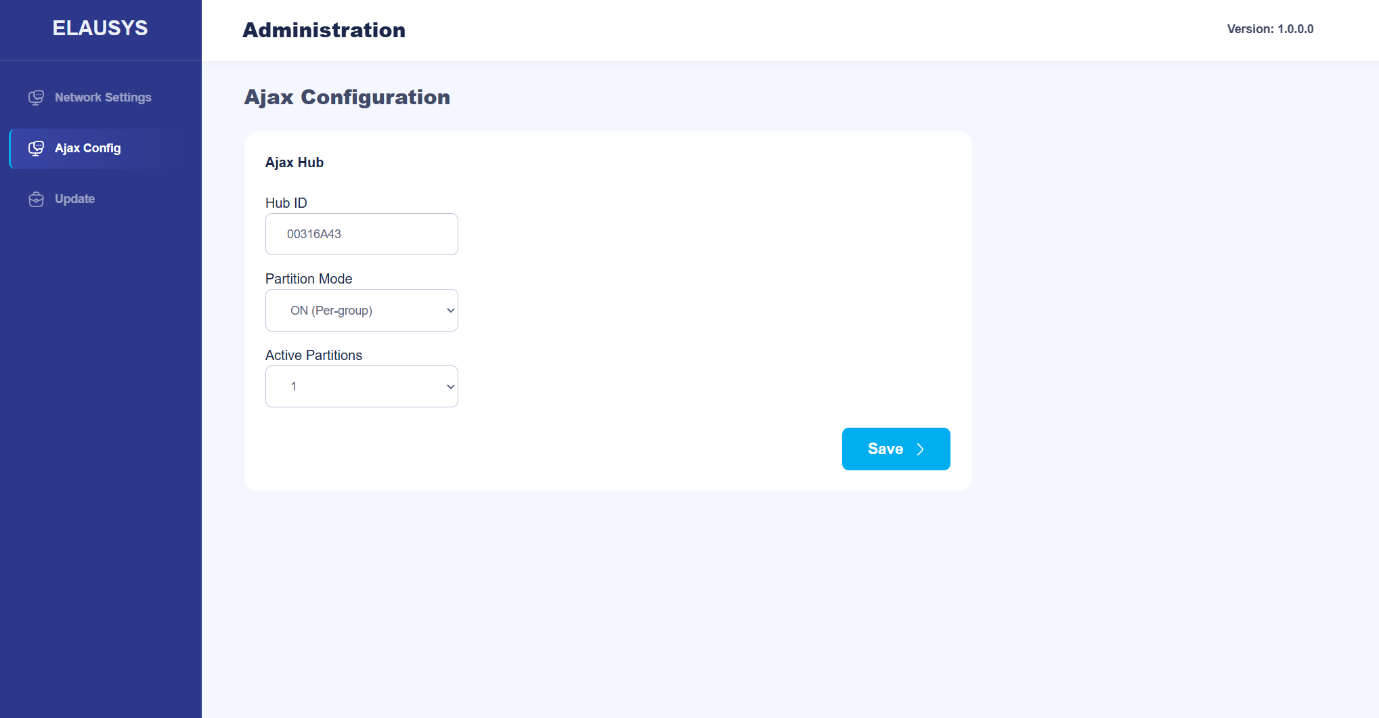

- Les paramètres AJAX doivent être définis sur la page Ajax Config.

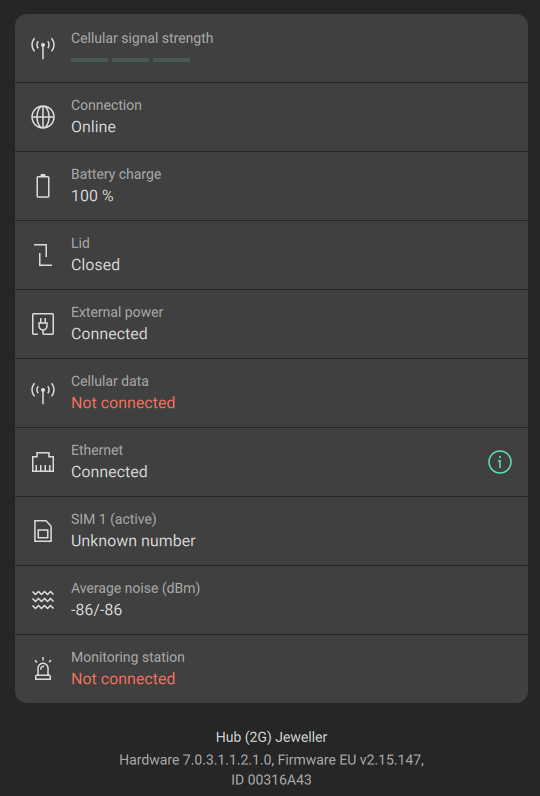

- L'ID de la centrale comporte 8 caractères et se trouve en bas de Hub status, sous la version.
Remarque : si vous avez uniquement besoin du suivi des zones et du retour d'état (communication unidirectionnelle), cette étape est facultative.

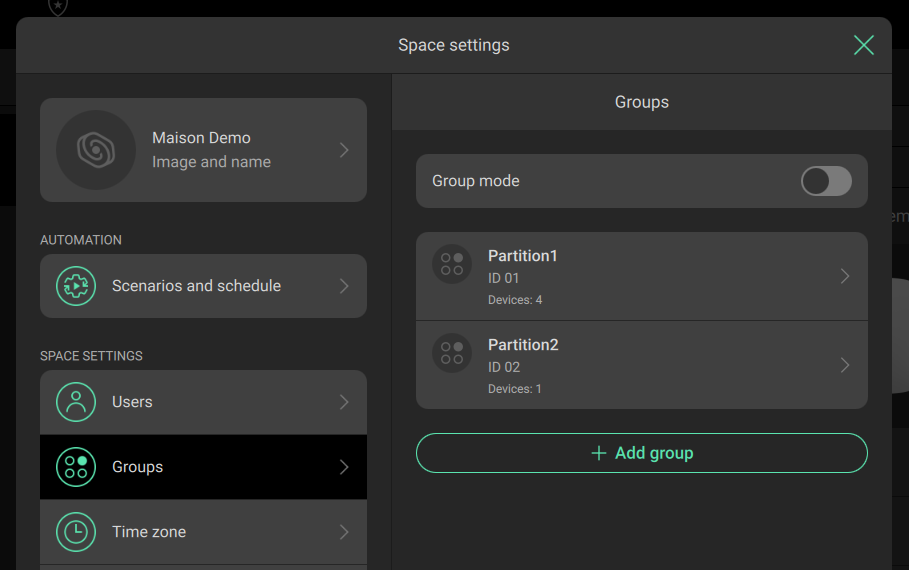

- Le mode Partition doit correspondre au mode de groupe AJAX défini dans les paramètres Space :
Paramètres Modbus TCP
- L'interface Modbus TCP est activée par défaut et ne nécessite aucune configuration supplémentaire. Le gateway fonctionne comme serveur Modbus TCP avec les paramètres fixes suivants :
| Paramètre | Valeur |
|---|---|
| Protocole | Modbus TCP |
| Port TCP | 502 |
| Unit ID | 1 |
| Connexions simultanées | 2 |
| Délai d'inactivité | 60 secondes |
| Type de registre | Coils uniquement (bits) |
- Le nombre de zones se configure dans l'interface web du gateway. Vérifiez qu'il correspond à la configuration des groupes du système AJAX.
Vérification et mise en service
Après la configuration, vérifiez le fonctionnement :
- Contrôlez les voyants du panneau avant : Network confirme la connexion Ethernet ; Connected confirme la communication active avec le Hub AJAX.
- Testez les commandes de zone : écrivez dans les coils de commande des zones (0x0000–0x0007 ou coils globaux 0x0008–0x000A) et vérifiez la réponse du système AJAX.
- Vérifiez les états des zones : modifiez-les depuis l'application AJAX et lisez les coils d'état (0x000B–0x002E) pour confirmer le retour.
- Testez les déclenchements de zones : déclenchez des détecteurs et vérifiez la mise à jour des coils Modbus correspondants (0x002F–0x008E). Ils ne sont actifs que si le système est armé ou s'ils sont configurés comme Always Active.
Comportement de l'alarme intrusion
L'état d'alarme intrusion est activé lorsque la partition est armée (partiellement ou totalement) et qu'un détecteur de ce groupe signale une alarme. Il est automatiquement réinitialisé lorsque la partition est désarmée.
