Schéma de connexion
Une alimentation externe de 12–30 VCC est requise et se raccorde sur la partie inférieure du module, à côté du connecteur RJ45 du câble Ethernet.
Le gateway communique avec l'AJAX Hub sur le réseau local via Ethernet pour recevoir les événements du Hub. Les commandes d'armement et de désarmement depuis le gateway nécessitent un accès Internet lorsqu'elles sont activées. La connexion passe par le cloud sécurisé AJAX avec un protocole entièrement chiffré, identique à celui de l'application mobile AJAX.
Côté Modbus TCP, le gateway agit comme serveur Modbus TCP (esclave) sur le port 502. Tout client Modbus TCP (maître) du même réseau peut lire les états d'alarme et envoyer des commandes de contrôle.

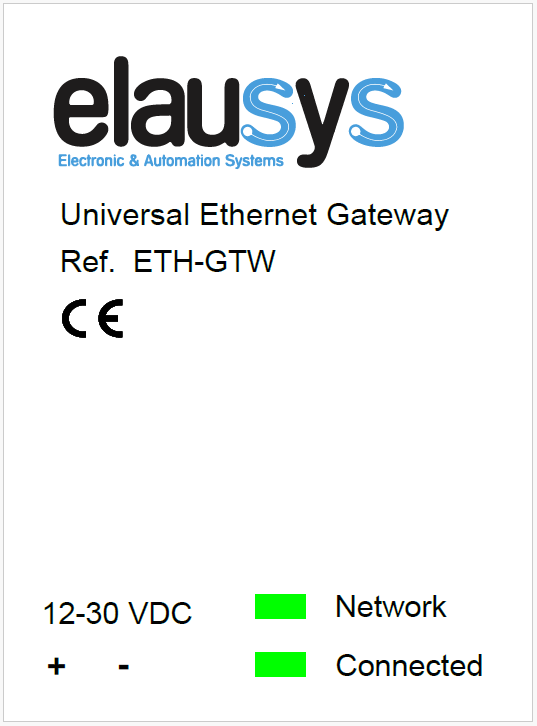

Panneau avant
Le panneau avant comporte deux voyants d'état verts :
| Voyant | Signification |
|---|---|
| Network | La connexion physique au réseau Ethernet est établie |
| Connected | La communication avec le système d'alarme AJAX est établie |
