Disposizione dei collegamenti

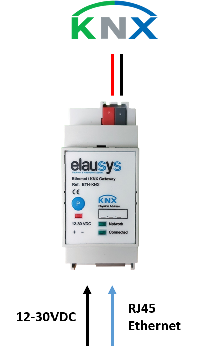

Il bus KNX si collega nella parte superiore del gateway.
È necessario un alimentatore esterno da 12-30VDC, collegato nella parte inferiore del modulo, accanto al connettore RJ45 per il cavo Ethernet.
KNX nella parte superiore; alimentatore ausiliario ed Ethernet nella parte inferiore.
| Elemento del pannello frontale | Significato |
|---|---|
| LED Network | Il collegamento Ethernet fisico è stabilito. |
| LED Connected | La comunicazione con l’inverter è stabilita. |
| Pulsante P | Modalità di programmazione KNX. |
| LED rosso | Stato di programmazione KNX. |
Compatibilità e limitazioni
Questo gateway è destinato all’uso con un inverter HUAWEI compatibile con la definizione dell’interfaccia modbus SUN2000 o con il modulo EMMA. Rivolgiti al fornitore dell’inverter per verificare se il tuo modello è compatibile con modbus TCP oppure contattaci.
Serie SUN2000:
Gli inverter della serie SUN2000 si collegano tramite Ethernet usando uno SmartDongle o l’EMMA Energy Management Assistant. Per gli inverter SUN2000 dotati di SmartDongle, la versione firmware del dongle deve essere >= SPC120.
EMMA:
EMMA è collegato allo stesso router del gateway KNX.
Serie SUN2000L:
Gli inverter SUN2000L si collegano alla rete Wi-Fi dello stesso router del gateway KNX.
Esempi di collegamento Huawei

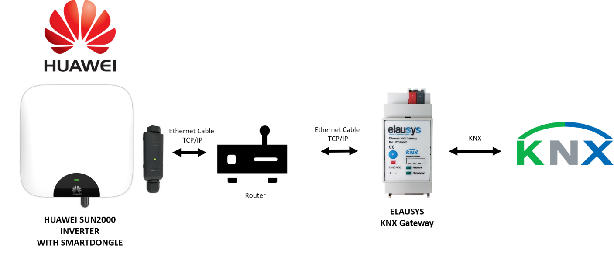

Collegamento di rete SUN2000.

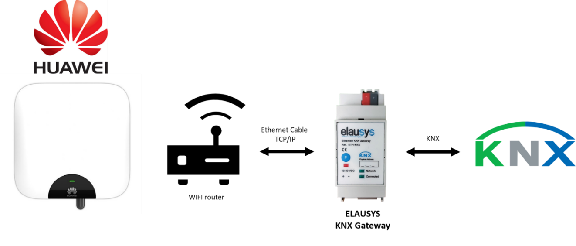

Collegamento Wi-Fi SUN2000L.
