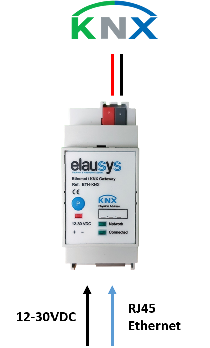

Disposizione dei collegamenti
Il bus KNX è collegato sul lato superiore del gateway.
È necessaria un’alimentazione esterna 12-30VDC, collegata sul lato inferiore del modulo accanto al connettore RJ45 per il cavo Ethernet.
KNX in alto; alimentazione ausiliaria ed Ethernet in basso.
| Elemento del pannello frontale | Significato |
|---|---|
| Network LED | È stato stabilito il collegamento Ethernet fisico. |
| Connected LED | È stata stabilita la comunicazione con l’inverter. |
| P button | Modalità di programmazione KNX. |
| Red LED | Stato di programmazione KNX. |
Compatibilità e limiti
Questo gateway è destinato all’uso con un inverter Kostal compatibile con la definizione dell’interfaccia SunSpec Modbus. L’inverter è collegato alla rete Ethernet sullo stesso router del gateway KNX.
