Disposizione dei collegamenti

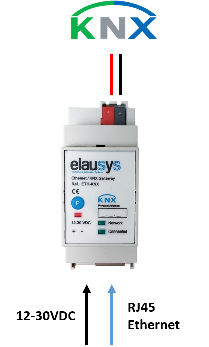

Il bus KNX è collegato sul lato superiore del gateway.
È necessaria un'alimentazione esterna 12–30 VDC, collegata sul lato inferiore del modulo, accanto al connettore RJ45 del cavo Ethernet.
KNX in alto; alimentazione ausiliaria ed Ethernet in basso.
| Elemento del pannello frontale | Significato |
|---|---|
| Network LED | La connessione Ethernet fisica è attiva. |
| Connected LED | La comunicazione con l'inverter è attiva. |
| P button | Modalità di programmazione KNX. |
| Red LED | Stato della programmazione KNX. |
Compatibilità e limiti
Questo gateway è destinato all'uso con un inverter Sigenergy che supporta l'interfaccia Modbus TCP. Rivolgersi al fornitore dell'inverter per verificare la compatibilità del modello o contattarci.
Modelli compatibili:
SigenStor EC, Sigen Hybrid SP/TP e Sigen PV Max condividono la stessa mappa dei registri Modbus e sono tutti supportati da questo gateway.
Collegamento:
L'inverter è collegato alla stessa rete locale del gateway KNX e funziona come server Modbus TCP sulla porta 502.
Limiti:
- L'oggetto Daily Energy Yield indica l'energia giornaliera esportata in rete (non include autoconsumo o ricarica della batteria).
- La potenza apparente CA (VA) non è disponibile sugli inverter Sigenergy.
- I valori totali di tensione e corrente CA non sono disponibili; vengono forniti solo i valori per fase.
- I valori totali di corrente e tensione CC non sono disponibili; vengono forniti solo i valori per stringa FV.
