Disposizione dei collegamenti
Il bus KNX è collegato nella parte superiore del gateway.
È necessario un alimentatore esterno 12-30VDC, collegato nella parte inferiore del modulo accanto al connettore RJ45 del cavo Ethernet.

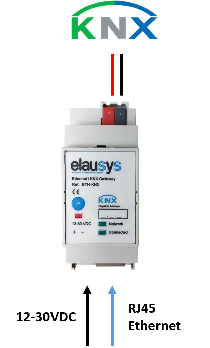

KNX at the top; auxiliary supply and Ethernet at the bottom.
| Elemento del pannello frontale | Significato |
|---|---|
| Network LED | Il collegamento Ethernet fisico è stabilito. |
| Connected LED | La comunicazione con l’inverter è stabilita. |
| P button | Modalità di programmazione KNX. |
| Red LED | Stato di programmazione KNX. |
Compatibilità e limitazioni
Questo gateway è destinato all’uso con un inverter SolarEdge compatibile con la definizione dell’interfaccia SunSpec Modbus. L’inverter è collegato alla rete Ethernet sullo stesso router del gateway KNX.
Tutti gli inverter SolarEdge configurati con SetApp supportano SunSpec.
Solo gli inverter SolarEdge con LCD e firmware 3.xxxx o superiore supportano SunSpec.
