Questa interfaccia è destinata all'uso con un sistema di allarme serie JABLOTRON 100. Il sistema deve essere dotato di un modulo JA121T per la comunicazione RS485.

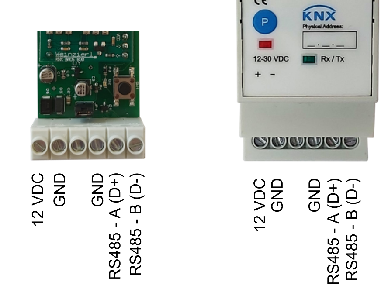

Il gateway può essere montato direttamente all'interno della centrale di allarme o su una guida DIN esterna utilizzando la custodia opzionale.
NOTA: Quando un utente è connesso in modalità di servizio sul sistema di allarme, l'interfaccia RS485 e KNX sono disabilitate.

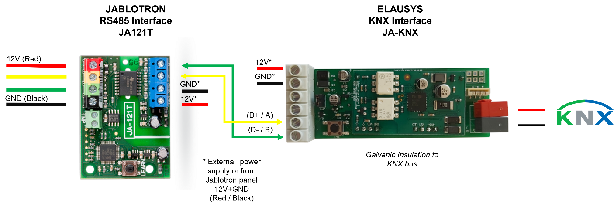

Connessioni
ELAUSYS JA-KNX è isolato galvanicamente dal bus KNX, pertanto l'alimentazione a 12VDC deve essere fornita da un alimentatore esterno o dal sistema di allarme stesso, all'uscita del modulo J121T e al gateway JA-KNX.
Il bus RS485 deve essere interconnesso tra il JA121T e l'interfaccia JA-KNX. La resistenza di terminazione RS485 è già integrata sul modulo interfaccia KNX, pertanto non sono necessari componenti o cablaggi aggiuntivi. Il modulo JA121T deve essere configurato a 9600 baud.
Collegamento della morsettiera:
