Schema dei collegamenti
Il bus KNX viene collegato sul lato superiore del gateway. È necessario un alimentatore esterno (12–30 VDC), collegato sul lato inferiore del modulo, accanto al connettore RJ45 del cavo Ethernet.
Il gateway raggiunge il sistema Ajax in uno di due modi (vedere Configurazione dell’allarme): tramite una connessione cloud protetta ad Ajax (predefinita, richiede internet) oppure tramite segnalazioni SIA locali inviate dall’hub sulla rete locale.
Requisiti di rete
| Connessione | Direzione | Necessaria per |
|---|---|---|
| TCP 7443 | In uscita | Connessione cloud ad Ajax |
| TCP 80 | In uscita | Aggiornamenti automatici del firmware (facoltativi) |
| TCP locale 2410 | In entrata, dall’hub | Solo SIA locale |
| TCP locale 443 e 80 | In entrata, dal PC | Interfaccia web |
Il gateway apre autonomamente le connessioni in uscita: non è necessario il port forwarding sul router. Su una rete che filtra il traffico in uscita (reti aziendali o di edifici gestiti), consentire queste connessioni, oltre a DNS (UDP 53) e alla sincronizzazione oraria (NTP, UDP 123).
Pannello frontale

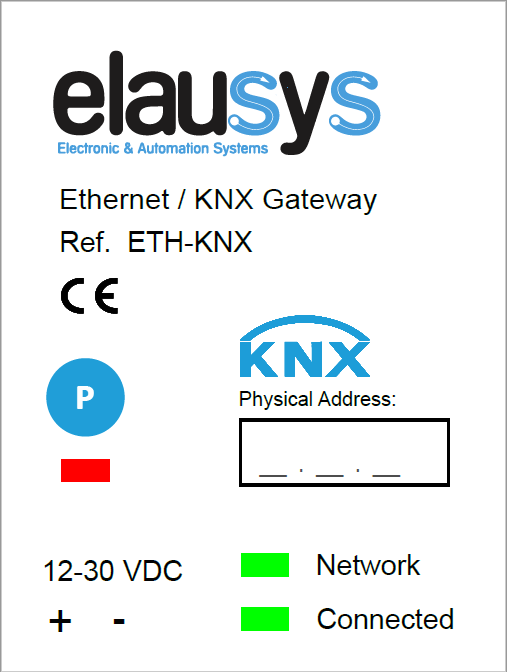

Il pannello frontale è dotato di due LED di stato verdi:
| LED | Significato |
|---|---|
| Network | La connessione fisica alla rete Ethernet è stabilita |
| Connected | La comunicazione con il sistema Ajax è stabilita: connessione cloud attiva e hub online oppure segnalazioni SIA ricevute (SIA locale) |
Ulteriori elementi del pannello frontale:
| Elemento | Funzione |
|---|---|
| Pulsante «P» | Pulsante della modalità di programmazione KNX. Premuto 4 volte entro 30 secondi: ripristino delle impostazioni di fabbrica (vedere Firmware) |
| LED rosso | LED di stato della programmazione KNX |
