Gateway KNX per Sistemi di Allerta / Manuale utente AJAX-KNX

Configurazione dell’allarme

Configurare eventi SIA e permessi di controllo facoltativi e comprendere le segnalazioni delle zone e la modalità notte.

elausys · 13 settembre 2026
In questa pagina

Prima di configurare il gateway, preparare il sistema Ajax. Scegliere prima come il gateway riceve gli eventi di allarme, quindi seguire solo i passaggi relativi alla scelta effettuata.

Scelta della connessione: cloud o SIA locale

Entrambe le connessioni trasmettono gli eventi di allarme al gateway. La scelta viene effettuata nella pagina di configurazione Ajax del gateway e può essere modificata in qualsiasi momento.

  • Connessione cloud (predefinita): connessione cloud protetta e crittografata ad Ajax. È necessario l’accesso a internet ed Elausys deve essere invitata come Security Company. Tutte le funzioni del gateway sono disponibili.
  • SIA locale: l’hub invia segnalazioni SIA al gateway tramite la rete locale. Non sono necessari internet né cloud, ma gli eventi delle telecamere, il controllo dei relè e gli ingressi virtuali non sono disponibili e le aree non possono essere inserite o disinserite da KNX.
FunzioneConnessione cloudSIA locale
Stato area (inserita, parzialmente inserita, disinserita, allarmi)SìSì
Stato zonaSìSì
Guasto CA e batteriaSìSì
Inserimento / inserimento parziale / disinserimento da KNXSì—
Controllo di relè e prese Ajax (PG)Sì—
Eventi telecamera: persona, veicolo, animale… (PG)Sì—
Ingressi virtuali: allarme panico, fotoSì—
Accesso a internetNecessarioNon necessario
Elausys invitata come Security CompanyNecessarioNon necessario
Configurazione SIA sull’hubNon necessarioNecessario
Numerazione zoneOrdine dei dispositivi nell’app AjaxNumero del dispositivo nell’hub

Importante: un hub Ajax invia le proprie segnalazioni SIA a una sola destinazione. Con la connessione cloud, il gateway lascia libero questo canale SIA: l’hub può inviare segnalazioni tramite SIA a una centrale di sorveglianza esterna mentre il gateway funziona tramite cloud. È possibile anche il contrario: il gateway riceve le segnalazioni SIA locali mentre la centrale di sorveglianza funziona tramite il cloud Ajax.

Nota: le due connessioni non numerano le zone nello stesso modo. Scegliere la connessione prima di assegnare gli oggetti di gruppo delle zone in ETS.

Configurare l’hub per gli eventi SIA (SIA locale)

Con SIA locale, l’hub invia i propri eventi all’indirizzo IP del gateway. Aprire Space Settings, quindi Security Companies, poi Monitoring Station e impostare:

  • Protocol: SIA DC-09 (SIA DCS).
  • Indirizzo IP del gateway e porta 2410 (vedere Configurazione di rete in Configurazione del gateway).
  • Object number: 3 lettere a scelta (non rilevanti).
  • Encryption: off oppure on; se attiva, utilizzare la chiave SIA mostrata nella pagina di configurazione Ajax del gateway.

Nota: un gateway aggiornato da un firmware precedente a 1.0.2.0 mantiene Encrypted SIA su off, affinché l’hub continui a inviare segnalazioni. Attivarlo nella configurazione Ajax del gateway, quindi inserire la relativa chiave nell’hub.

Nota: saltare questo passaggio con la connessione cloud.


Invitare Elausys come Security Company (connessione cloud)

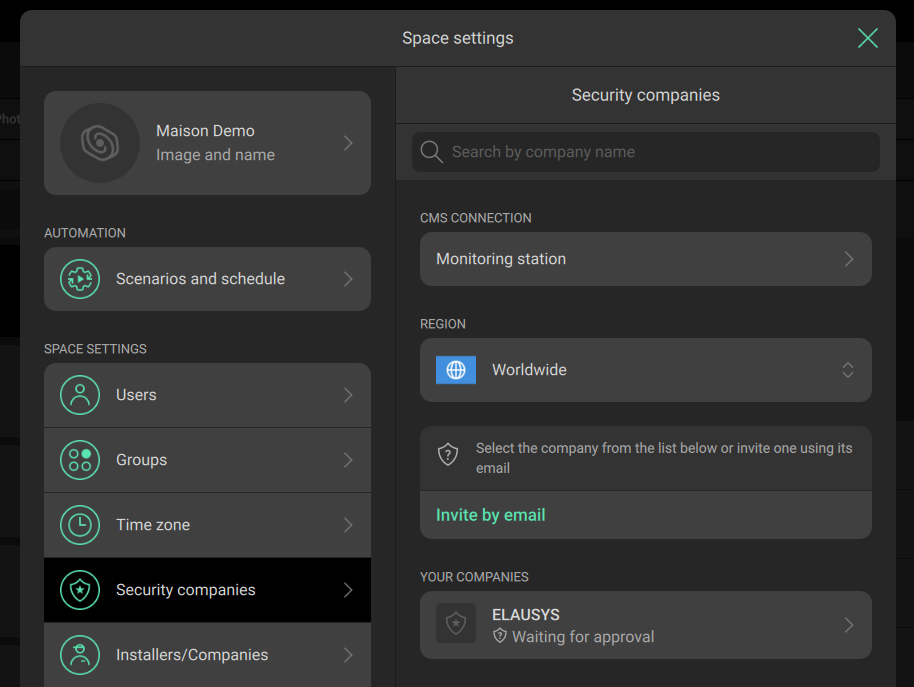

Con la connessione cloud, invitare Elausys come Security Company nell’app Ajax: aprire Space Settings, quindi Security Companies e utilizzare Invite by email con l’indirizzo info@elausys.be. In questo modo il gateway può accedere all’hub per ricevere i suoi eventi e inviargli comandi.


Elausys accetta automaticamente l’invito entro pochi minuti. Il gateway si connette quindi all’hub.

Nota: saltare questo passaggio con SIA locale.

Comprendere il comportamento delle segnalazioni di zona

Per impostazione predefinita, i rilevatori di movimento AJAX (MotionProtect) e i contatti porta/finestra (DoorProtect) segnalano lo stato della zona al gateway solo quando il sistema è inserito o in modalità notte. Nello stato disinserito, quindi, gli eventi di movimento e porta non vengono trasmessi a KNX.

Se si desidera che lo stato della zona sia sempre disponibile su KNX — ad esempio per l’illuminazione attivata dal movimento durante il giorno o per scenari di benvenuto attivati da una porta — è possibile configurare singoli dispositivi come Always Active (24hrs) nell’app AJAX.

Importante: impostare un dispositivo su Always Active significa che attiverà anche l’allarme quando il sistema non è inserito. Questo è il comportamento previsto dalla piattaforma AJAX. Utilizzare questa impostazione in modo selettivo e solo nelle zone in cui è effettivamente necessaria una segnalazione permanente.

Numeri delle zone: con la connessione cloud, le zone seguono l’ordine dei rilevatori nell’app Ajax (relè e prese sono esclusi). Con SIA locale, il numero della zona è il numero del dispositivo nell’hub.

Comprendere la modalità notte (inserimento parziale)

La funzione Partial Arm sul gateway KNX corrisponde alla modalità notte globale nel sistema AJAX. Pertanto, attivando Partial Arm (ON) su qualsiasi area si attiva la modalità notte globale per l’intero Hub.

La modalità notte funziona diversamente a seconda che i gruppi siano attivati o meno nelle Space Settings della centrale di allarme.

Quando i gruppi sono attivati, la modalità notte è indipendente dall’inserimento o dal disinserimento dei singoli gruppi:

  • Disinserire un gruppo non disattiva la modalità notte. La modalità notte rimane attiva finché non viene esplicitamente disattivata.
  • Per disattivare la modalità notte, occorre inviare il comando Partial Arm (OFF) utilizzando l’oggetto di gruppo corrispondente.

Quando i gruppi sono disattivati (solo 1 area), la modalità notte termina quando l’area 1 viene inserita o disinserita e Partial Arm (OFF) disinserisce l’hub.

Domande frequenti

Devo utilizzare la connessione cloud o SIA locale?

La connessione cloud (predefinita) offre tutte le funzioni, inclusi inserimento da KNX, PG e ingressi virtuali, e richiede accesso a internet ed Elausys invitata come Security Company. SIA locale funziona senza internet ma segnala solo gli stati.

Quale destinazione SIA devo configurare?

Solo con SIA locale: impostare il protocollo SIA DC-09, l’indirizzo IP del gateway e la porta 2410 in Space Settings, Security Companies, Monitoring Station e un Object number di tre lettere. Se la crittografia è attiva, inserire la chiave SIA mostrata nella pagina di configurazione Ajax del gateway.

Quando possono iniziare a funzionare i comandi di controllo?

Con la connessione cloud, invitare info@elausys.be come Security Company tramite Invite by email. Elausys accetta automaticamente entro pochi minuti, quindi il gateway si connette all’hub.

Perché non ci sono eventi dei rilevatori quando l’allarme è disinserito?

I rilevatori di movimento e porta normalmente inviano segnalazioni quando il sistema è inserito o in modalità notte. Always Active (24hrs) consente segnalazioni permanenti, ma permette anche a questi rilevatori di attivare l’allarme quando il sistema è disinserito.
