Configurazione di rete

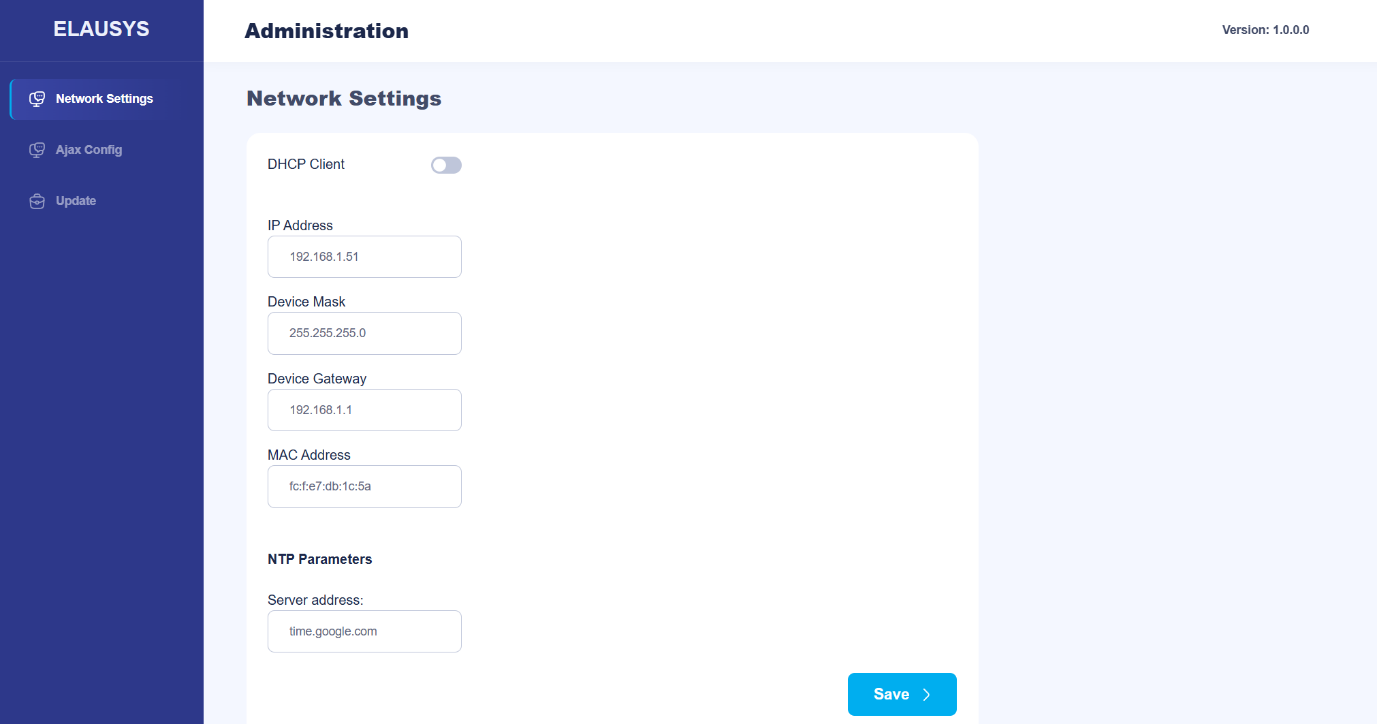

Per impostazione predefinita, l’indirizzo IP del gateway KNX è 192.168.1.51.
Con un laptop collegato al gateway, aprire un browser web e accedere all’indirizzo IP del gateway. Impostare un indirizzo IP fisso a scelta; non utilizzare la modalità DHCP.
Nota: assicurarsi che il computer si trovi nella stessa sottorete del gateway. Se si utilizza il DHCP e gli intervalli di rete sono diversi, assegnare temporaneamente al computer un IP statico nell’intervallo 192.168.1.x per accedere al gateway. Una volta aggiornato l’indirizzo IP del gateway, è possibile ripristinare le impostazioni di rete originali del computer.
Impostazioni Ajax

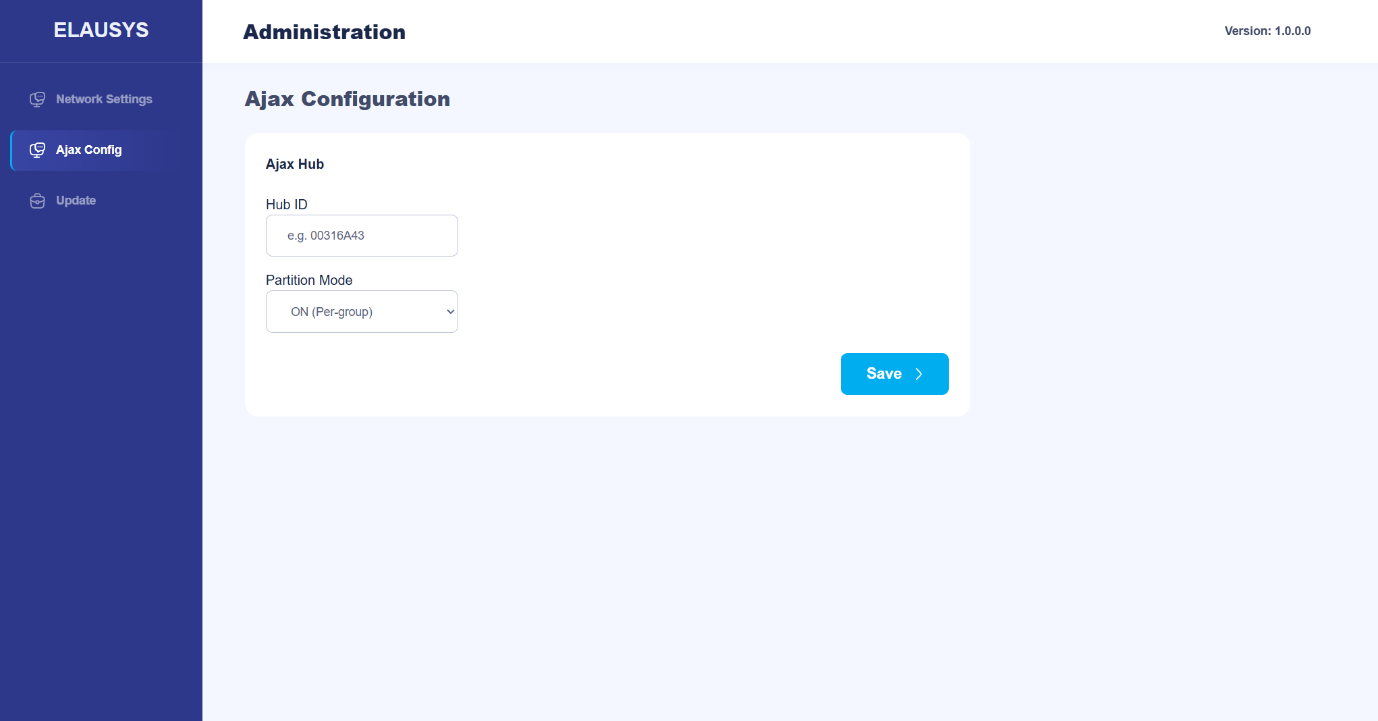

- Le impostazioni Ajax devono essere configurate nella pagina Ajax Config.

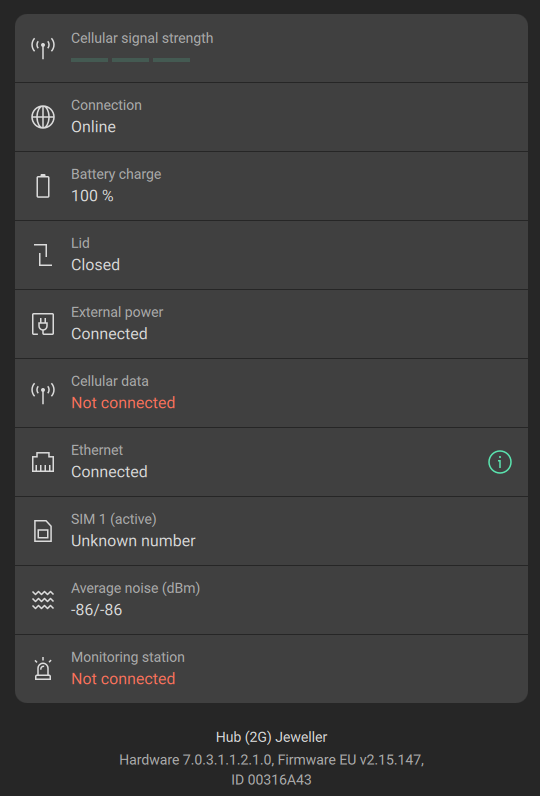

- L’ID dell’hub è composto da 8 caratteri e si trova in fondo a Hub status, sotto la versione.
Nota: se è necessario solo il monitoraggio delle zone e il feedback di stato (comunicazione unidirezionale), questo passaggio è facoltativo.

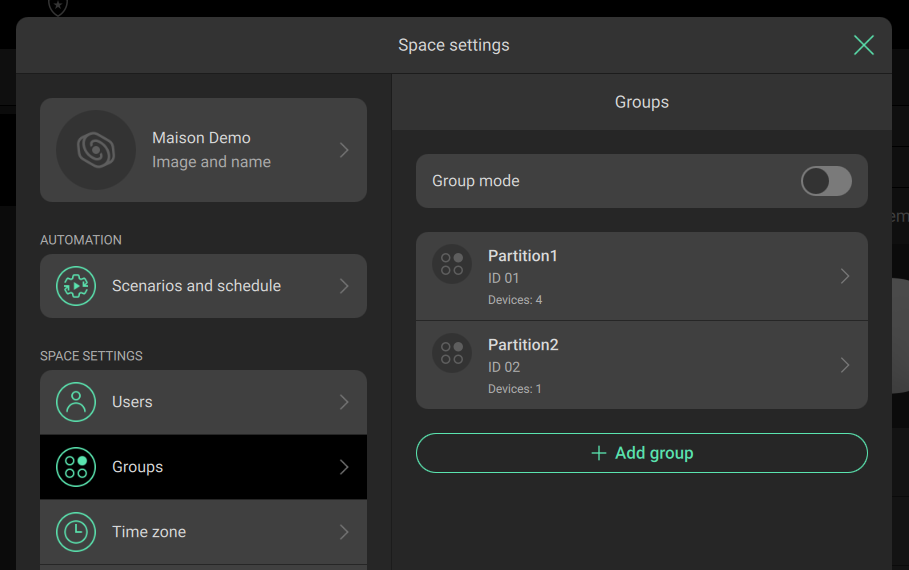

- La modalità della partizione deve corrispondere alla modalità gruppi AJAX delle impostazioni di Space:
Applicazione ETS
I dispositivi Elausys vengono configurati con lo strumento ETS. Scaricare e installare prima ETS prima di proseguire.
Il gateway AJAX utilizza il programma applicativo NXG-KNX Interface. A questo deve essere assegnato un indirizzo fisico sulla rete KNX. Assegnare un indirizzo libero al modulo per poter scaricare il programma applicativo nel dispositivo.
Parametri ETS
Una volta impostato l’indirizzo fisico KNX, aprire la scheda “Parameters” per configurare l’interfaccia. I parametri sono raggruppati in sezioni: una sezione General e una sezione per ciascuna area configurata.

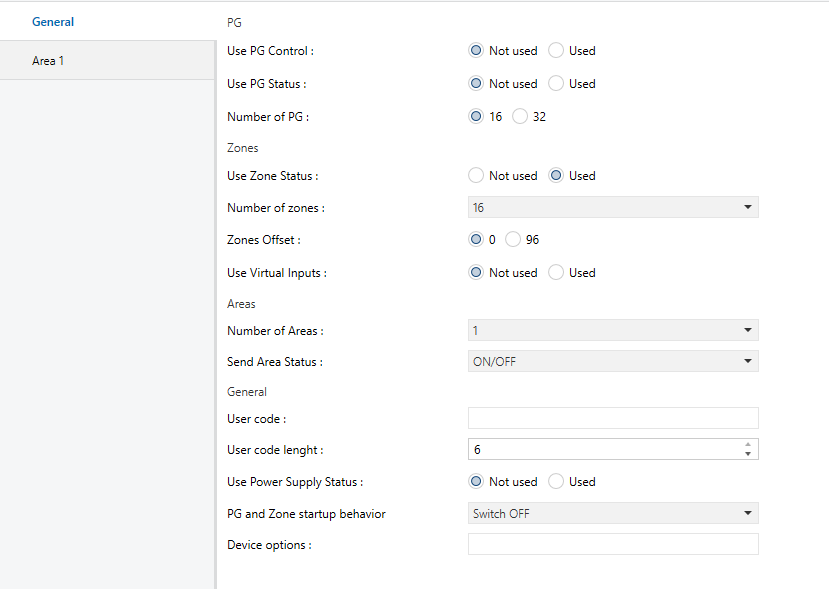

Impostazioni generali
- Impostare Number of zones in base alle zone che si desidera monitorare (fino a 96).
- Impostare Number of areas in base alla propria configurazione AJAX
- Abilitare Power supply status per monitorare su KNX il guasto di rete (AC) e il guasto della batteria.
- Verificare che PG Control, PG Status e Virtual inputs siano tutti impostati su “Not used”.

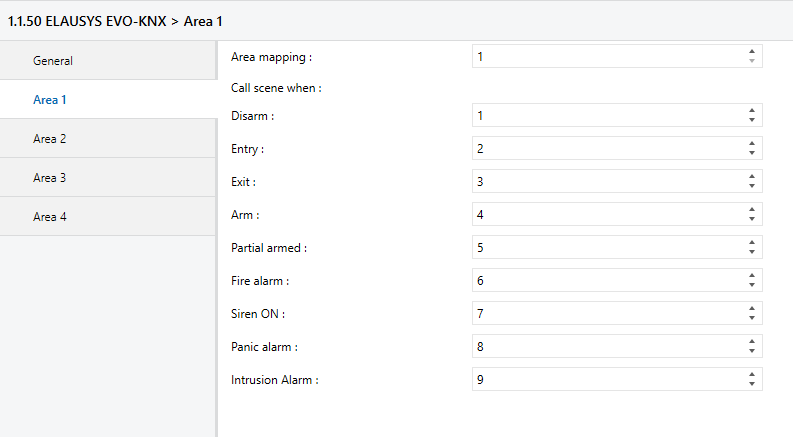

Configurazione delle aree
Per ciascuna area è disponibile una scheda nel menu laterale sinistro:
- Aprire i parametri della prima area selezionando “Area 1”.
- Per impostazione predefinita, Area 1 è associata al gruppo 1 dell’allarme. Modificare il valore di Area mapping se necessario (ad es. impostarlo su 5 per collegare Area 1 dell’interfaccia KNX al gruppo 5 dell’allarme).
- Per ciascuno stato dell’area, impostare il numero di scenario da richiamare (0–64). Lasciando il numero di scenario a 0, il comando degli scenari per quello stato viene disattivato.
- Ripetere l’operazione per ogni area del progetto.
Oggetti di gruppo
Aprire la scheda “Group Objects” del dispositivo e assegnare un indirizzo di gruppo (GA) a ciascun oggetto di gruppo (GO) richiesto dall’applicazione. Assegnare gli indirizzi di gruppo a:
- Oggetto scenario (GO 233) — per il richiamo automatico degli scenari KNX
- Oggetti di stato delle zone (GO 67+) — per ogni zona che si desidera monitorare su KNX
- Oggetti di comando delle aree (GO 185–187 per area) — per i comandi di inserimento, inserimento parziale e disinserimento
- Oggetti di stato delle aree (GO 188–196 per area) — per i feedback di stato verso la supervisione KNX
- Oggetti dell’alimentatore (GO 163–164) — per il monitoraggio del guasto di rete (AC) e del guasto della batteria
- Stato del modulo (GO 1) — per il monitoraggio dello stato di funzionamento del gateway

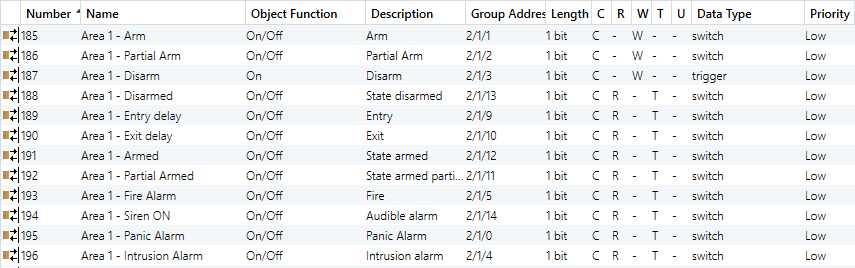

Esempio per Area 1:
Stato dell’alimentatore:
Download
Quando tutti gli oggetti di gruppo e i parametri sono configurati, scaricare l’applicazione KNX Interface nel dispositivo. Il primo download richiede di premere il pulsante di programmazione del dispositivo per entrare in modalità di programmazione KNX ed eseguire quindi un download completo.
Verifica e messa in servizio
Dopo aver scaricato l’applicazione, verificare il funzionamento del gateway:
- Controllare i LED del pannello frontale: il LED Network conferma la connettività Ethernet; il LED Connected conferma la comunicazione attiva con la Hub AJAX.
- Attivare le zone dal sistema AJAX e verificare che i corrispondenti oggetti di gruppo KNX si aggiornino correttamente.
- Provare i comandi delle aree da ETS o dalla supervisione KNX (inserimento, inserimento parziale, disinserimento) e verificare che il sistema AJAX risponda.
- Verificare il richiamo degli scenari modificando gli stati delle aree e confermando che vengano attivati gli scenari KNX previsti.
