Visão Geral do Projeto

A seção Visão Geral do Projeto fornece um resumo abrangente da configuração do seu projeto, permitindo que você avalie rapidamente os dispositivos implantados em sua instalação e gere listas de materiais para aquisição.

Resumo dos Dispositivos

Visualizando Dispositivos por Categoria e Sala

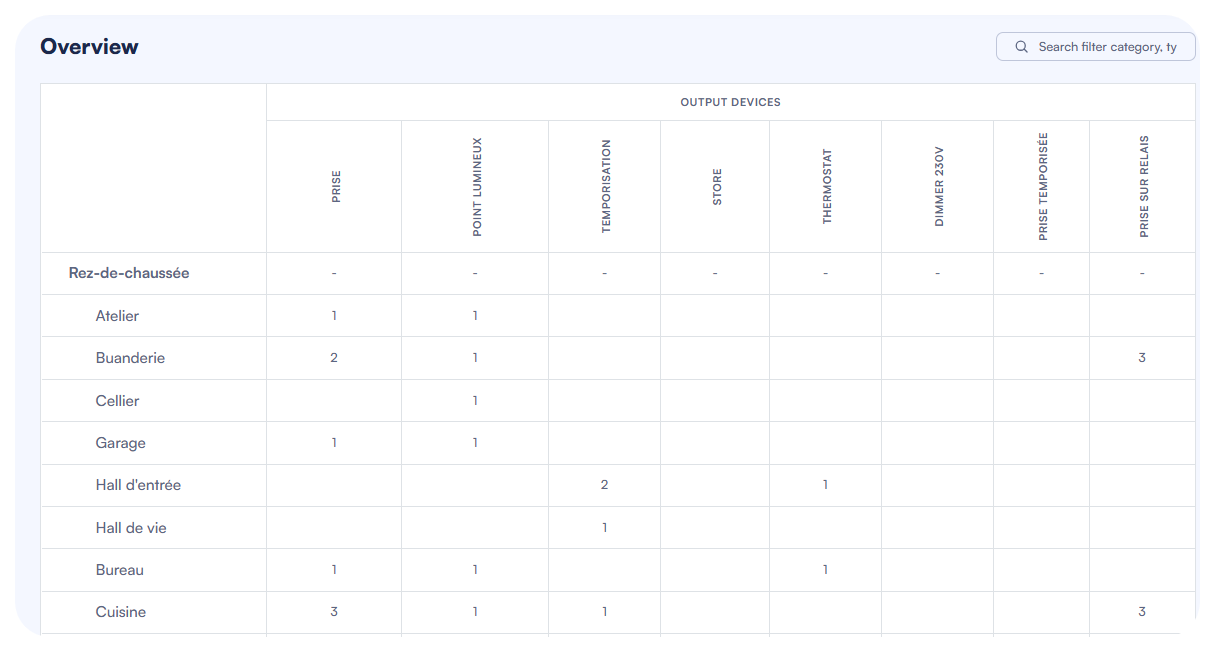

A página de Visão Geral exibe uma visão consolidada de todos os dispositivos configurados em seu projeto, organizados em formato de tabela:

• A seção superior mostra uma visão em matriz de sua instalação com:
  • Salas e andares listados em linhas no lado esquerdo
  • Categorias de dispositivos exibidas como colunas (DISPOSITIVOS DE ENTRADA e DISPOSITIVOS DE SAÍDA)
  • Tipos específicos de dispositivos mostrados como sub-colunas (por exemplo, BOTÕES, LUZ, LUZ LED)
  • A quantidade de cada tipo de dispositivo é mostrada na interseção de linhas e colunas

Esse layout fornece uma compreensão rápida de:

• Quantos dispositivos de cada tipo estão instalados em cada sala
• A contagem total de dispositivos por categoria
• A distribuição de dispositivos em diferentes andares e salas

A visão resumida é particularmente útil para:

• Cotação de projeto ao preparar uma oferta de preço
• Identificação de salas que podem precisar de dispositivos adicionais
• Validação rápida do escopo e da completude do projeto

Usando Filtros e Pesquisa

Para navegar eficientemente na seção de Visão Geral, especialmente para projetos maiores:

Use o campo de pesquisa no canto superior direito para encontrar dispositivos ou salas específicas

• Insira palavras-chave relacionadas a dispositivos ou salas
• Os resultados serão filtrados dinamicamente à medida que você digita

Lista de Materiais

A seção "Lista de Materiais", localizada abaixo da matriz de resumo de dispositivos, fornece um inventário detalhado de todos os componentes Elausys necessários para sua instalação.

Inventário de Dispositivos de Painel

A tabela de Dispositivos de Painel exibe:

• Referência: O código do produto/número de referência para cada componente
• Descrição: Descrição detalhada do componente (por exemplo, "Fonte de Alimentação KNX 640mA", "Servidor HyperVisu")
• QTD: A quantidade necessária para sua instalação

A lista de materiais inclui todos os componentes configurados em seu projeto:

• Fontes de alimentação KNX
• Fontes de alimentação auxiliares
• Servidores HyperVisu
• Interfaces KNX IP
• Atuadores mestres
• Módulos de extensão

Exportando para CSV

Para usar a lista de materiais para aquisição ou documentação:

1. Clique no botão "Exportar" no canto superior direito da seção Lista de Materiais
2. O sistema gera um arquivo CSV contendo todas as informações dos componentes
3. Este arquivo CSV pode ser:
   • Importado diretamente para o carrinho de compras da loja online Elausys para pedidos convenientes
   • Usado para gerenciamento de inventário e orçamento do projeto
   • Incluído na documentação do projeto para referência

A funcionalidade de exportação simplifica o processo de aquisição, garantindo que todos os componentes necessários sejam listados e quantificados com precisão, reduzindo o risco de erros ou omissões nos pedidos.

Nota: O resumo de dispositivos e a lista de materiais são atualizados automaticamente à medida que você modifica a configuração do seu projeto, garantindo que a seção de Visão Geral sempre reflita o estado atual do seu design.
